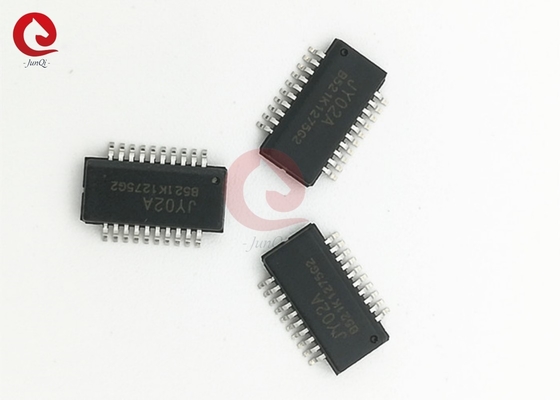

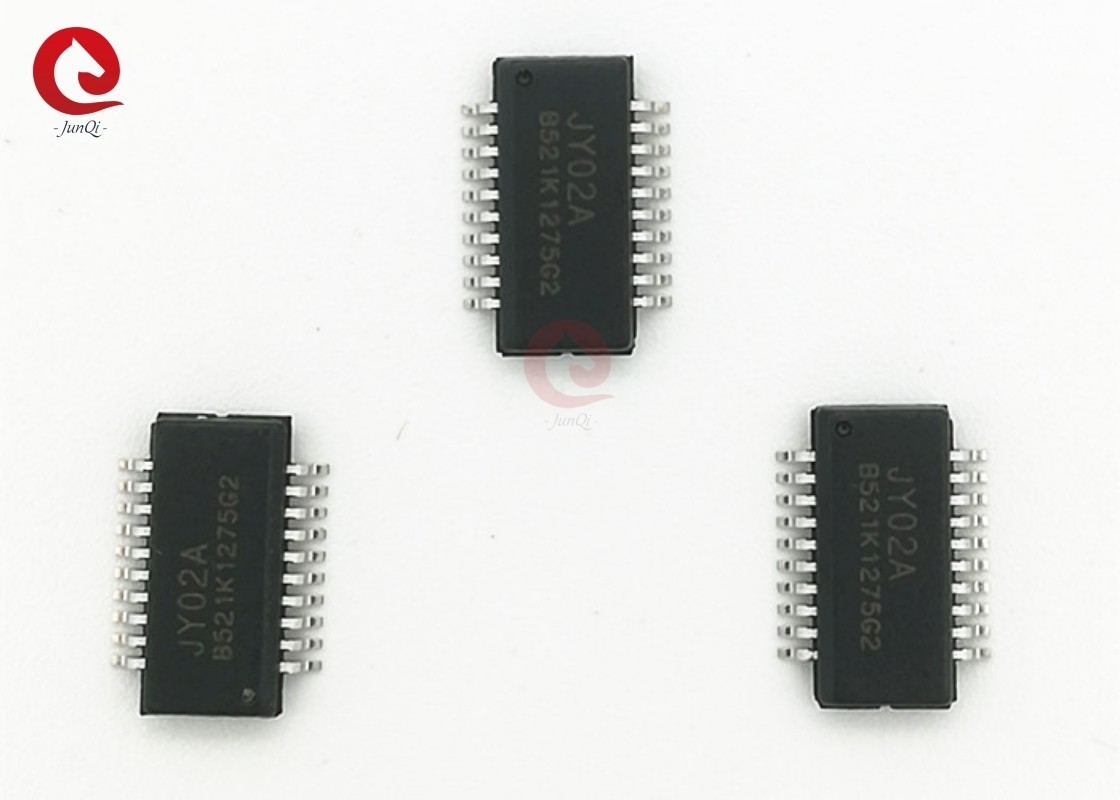

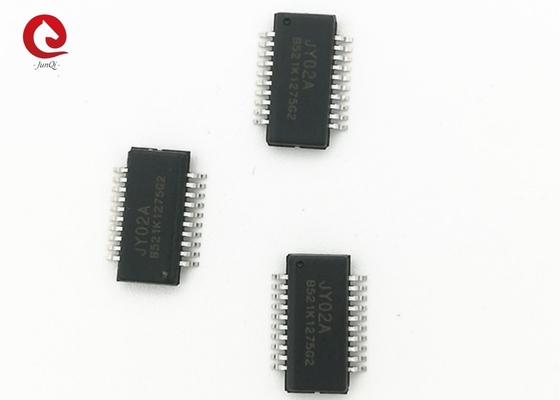

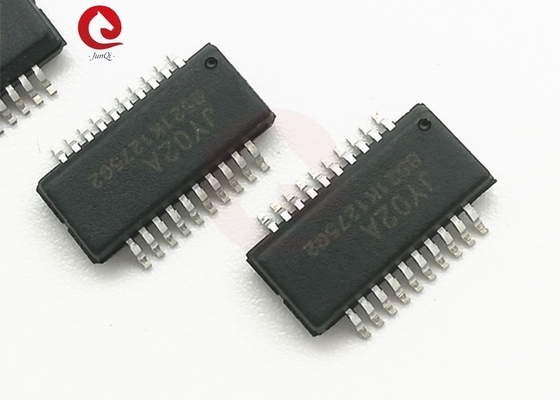

JY02A ब्रशलेस डीसी मोटर ड्राइवर चिप आईसी BLDC नियंत्रण चिप कोई हॉल समर्पित
विवरण:
JY02A डीसी ब्रशलेस और हॉललेस सेंसर डीसी ब्रशलेस मोटर समर्पित नियंत्रण चिप
JY02A ड्राइव डीसी ब्रशलेस और हॉललेस मोटर विशेष एकीकृत सर्किट सरल परिधीय सर्किट, सही कार्य, छोटे आकार, सरल डिबगिंग (लगभग कोई डिबगिंग) की विशेषताओं है,उच्च ड्राइविंग दक्षता, लचीला अनुप्रयोग और व्यापक अनुप्रयोग।
JY02A एक शुद्ध हार्डवेयर अनुप्रयोग है, जो इंजीनियरों को प्रोग्राम लिखने की परेशानी को समाप्त करता है। विभिन्न ब्रशलेस और हॉललेस मोटर ड्राइव नियंत्रण सर्किट JY02A में ठोस हैं,जैसे अनुकूलन प्रारंभ सर्किट, शक्ति मुआवजा सर्किट, Q मूल्य सुधार सर्किट, शक्ति कारक सुधार, चरण पहचान सर्किट, दो तरफा ऑपरेशन डिकोडिंग सर्किट, लॉक रोटर सुरक्षा सर्किट,पीछे विद्युत गतिज बल का पता लगाने की सर्किट, करंट डिटेक्शन एंड कंट्रोल सर्किट, वोल्टेज डिटेक्शन एंड प्रोटेक्शन सर्किट, आदि, परिधीय घटक समायोजन की बहुत कम मात्रा के बाद, यह विभिन्न डीसी पावर सर्किट को अच्छी तरह से चला सकता है।ब्रशलेस हॉल मोटर, JY02A एक निश्चित लोड शुरू क्षमता है, जो अधिकांश अनुप्रयोगों में बहुत महत्वपूर्ण है. JY02A "वाई" और "डेल्टा" कनेक्शन के साथ तीन चरण ब्रशलेस डीसी मोटर्स पर लागू किया जा सकता है
अनुप्रयोग क्षेत्र:
स्वीपिंग रोबोट, ऑटोमोबाइल पानी पंप, दीवार पर लगाए गए बॉयलर सर्कुलेशन पंप, घरेलू बूस्टर पंप, ऑक्सीजन जनरेटर, विभिन्न प्रशंसक/ब्लोअर, इलेक्ट्रिक स्क्रूड्राइवर, इलेक्ट्रिक पर्दे,स्वचालित दरवाजे, हाइड्रोलिक तेल पंप, उच्च दबाव वाले वायु पंप, नई ऊर्जा ऑटोमोबाइल एयर कंडीशनिंग कंप्रेसर, रेफ्रिजरेटर डीसी ब्रशलेस कंप्रेसर, एजीवी ट्रॉली,विभिन्न रैखिक और परिपत्र रसद छँटाई उपकरण, घास काटने की मशीनें, स्प्रेयर्स, पानी के नीचे के प्रोपेलर आदि।
JY02A ड्राइव मोड और पैरामीटरः
1: यूएच/वीएच/डब्ल्यूएच चरण शीर्ष ड्राइव पीडब्ल्यूएम आउटपुट,यूएल/वीएल/डब्ल्यूएल चरण नीचे ड्राइव कम्यूटेशन संकेत आउटपुट, इस ड्राइव मोड हार्डवेयर की लागत को कम करने के लिए एक किफायती तरीका है, विशेष रूप से में उच्च वोल्टेज और उच्च शक्ति मोटर ड्राइवरों के आवेदन. शीर्ष ड्राइव पीडब्ल्यूएम आउटपुट मोड है निचले ड्राइव पीडब्ल्यूएम आउटपुट मोड की तुलना में अधिक आसान सर्किट और अधिक स्थिरता।
2: JY02A की PWM आवृत्ति 13KHz है, जो न केवल व्यापक दक्षता और शोर का अनुपात, लेकिन यह भी शक्ति को बढ़ाता है और बिजली की खपत को कम करता है ड्राइविंग सर्किट का। मोटर का टॉर्क एक ही बिजली की आपूर्ति के तहत 20KHz से अधिक है।
JY02A का पल्स
कृपया ध्यान दें कि JY02A आउटपुट BLDC मोटर कम्यूटिंग के दौरान एक पल्स संकेत इसका मतलब है कि JY02A एक धड़कन का उत्पादन नहीं जब मोटर एक दौर बारी है। उदाहरण के रूप में निम्नलिखित योजनाबद्ध आरेखः यह एक आंतरिक रोटर, 2 जोड़े ध्रुव मोटर है, इसका मतलब है कि
मोटर प्रत्येक दौर के लिए 6 बार के लिए कम्यूटेटिंग चरण की जरूरत है, तो JY02A प्रत्येक 6 धड़कनों उत्पादन होगा मोटर राउंड
पिन फ़ंक्शन विवरण का आरेख:
JY02A सेंसर रहित ब्रशलेस डीसी मोटर के लिए विशिष्ट अनुप्रयोग योजनाः
JY02A में अंतर्निहित बीईएमएफ डिटेक्शन सर्किट है
JY02A सेंसरलेस ब्रशलेस डीसी मोटर के लिए बाहरी तुलनाकर्ता सर्किट की कोई आवश्यकता नहीं है।
