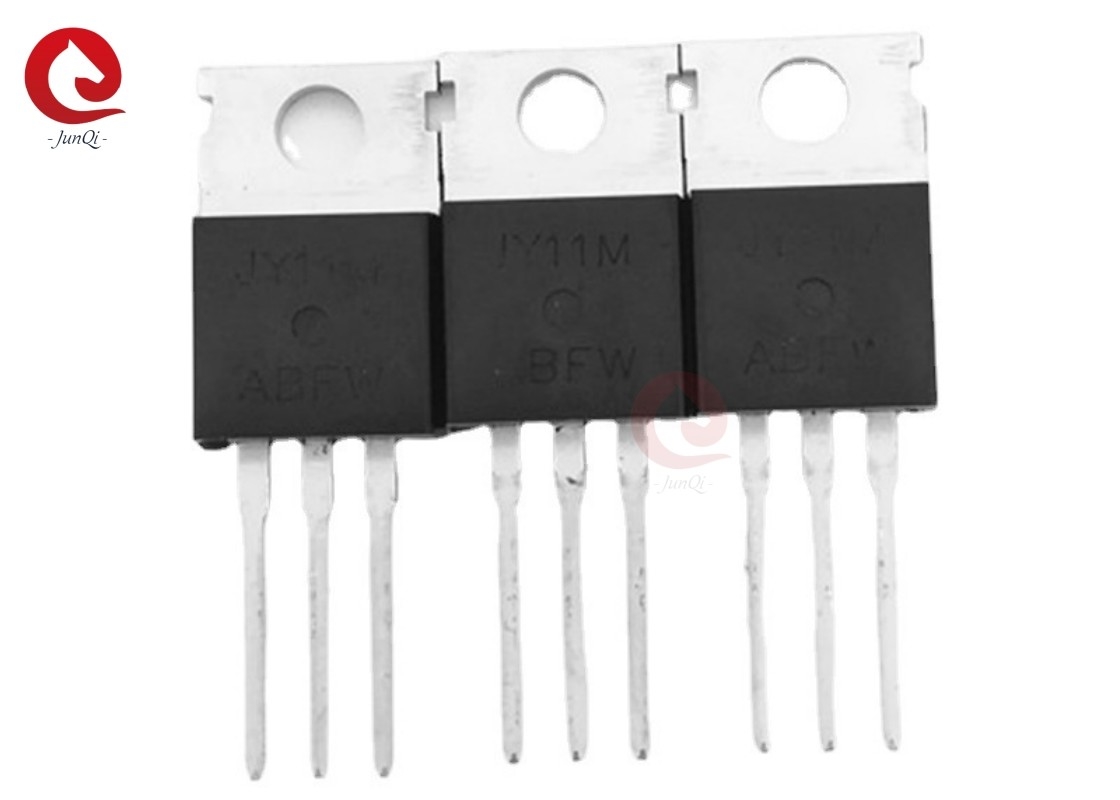

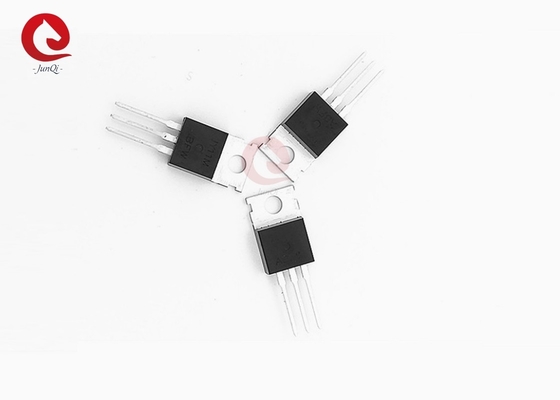

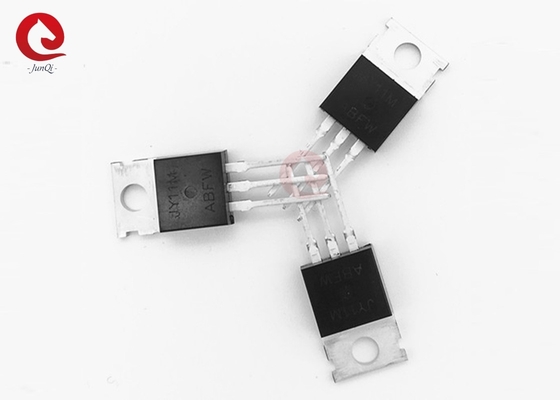

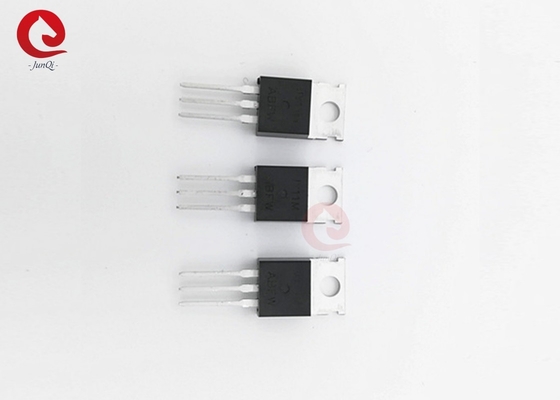

हार्ड स्विच और उच्च आवृत्ति सर्किट के लिए एन चैनल वृद्धि मोड पावर MOSFET JY11M

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	JEUNKEI
प्रमाणन:	ISO9001,CE
मॉडल संख्या:	JY11M

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	50 पीसी (नमूना उपलब्ध)
मूल्य:	USD0.5-USD1/PC
पैकेजिंग विवरण:	निर्यात के लिए सूट
प्रसव के समय:	आदेश मात्रा पर निर्भर / परक्राम्य है
भुगतान शर्तें:	टी / टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता:	प्रति दिन 1000PCS

संपर्क करें

विस्तृत उत्पाद विवरण

नाम:	एन चैनल एमओएसएफईटी	मॉडल नं.:	JY11M
प्रकार:	एन चैनल	नाली-स्रोत वोल्टेज:	100V (Tc=25°C)
गेट-स्रोत वोल्टेज:	± 20 वी	निरंतर नाली वर्तमान:	110A(टीसी=25℃）
अधिकतम शक्ति अपव्यय:	210 डब्ल्यू	ऑपरेटिंग जंक्शन और स्टोरेज तापमान रेंज:	-55~+175℃
रिवर्स बॉडी रिकवरी:	हाँ
प्रमुखता देना:	संवर्धन मोड पावर मोस्फेट एन चैनल , वृद्धि मोड शक्ति mosfet JY11M , हार्ड स्विच किया बढ़ाया मोड पावर मोस्फेट

सामान्य विवरण:

JY11M उच्च सेल घनत्व प्राप्त करने के लिए नवीनतम खाई प्रसंस्करण तकनीकों का उपयोग करता है और उच्च दोहराव हिमस्खलन रेटिंग के साथ प्रतिरोध को कम करता है।
इस डिजाइन को बिजली स्विचिंग अनुप्रयोग और अन्य अनुप्रयोगों की एक विस्तृत विविधता में उपयोग के लिए एक अत्यंत कुशल और विश्वसनीय उपकरण बनाने के लिए विशेषताएं गठबंधन करती हैं।

विशेषताएं:

● 100V/110A, RDS ((ON) =6.5mΩ@VGS=10V
● तेजी से स्विचिंग और शरीर की रिकवरी
● पूरी तरह से वर्णित हिमस्खलन वोल्टेज और वर्तमान
● अच्छी गर्मी फैलाव के लिए उत्कृष्ट पैकेज

अनुप्रयोग:

● आवेदन बदलना
● हार्ड स्विच और उच्च आवृत्ति सर्किट
● इन्वर्टर सिस्टम के लिए पावर मैनेजमेंट

पिन विवरणः

पूर्ण अधिकतम रेटिंग्स ((Tc=25°C जब तक कि अन्यथा उल्लेख न किया गया हो):

प्रतीक	पैरामीटर		सीमा	इकाई
वीडी.एस.	नाली स्रोत वोल्टेज		100	वी
वीजीएस	गेट-स्रोत वोल्टेज		±20	वी
मैंD	निरंतर जल निकासी धारा	TC=25°C	110	ए
		TC=100°C	82
मैंडीएम	पल्सड ड्रेन करंट		395	ए
पीD	अधिकतम शक्ति विसर्जन		210	W
टीJटीएसटीजी	ऑपरेटिंग जंक्शन और भंडारण तापमान सीमा		-55~+175	°C
आरΘJC	थर्मल रेसिस्टेंस-जंक्शन टू केस		0.65	°C/W
आरθJA	तापीय प्रतिरोध-परिवेश के लिए जंक्शन		62

TO220-3 पैकेज की रूपरेखा:

प्रतीक	मिमी			इंच			प्रतीक	मिमी			इंच
प्रतीक	मिन	नाम	अधिकतम	मिन	नाम	अधिकतम	प्रतीक	मिन	नाम	अधिकतम	मिन	नाम	अधिकतम
ए	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	e	2.54बीएससी			0.1बीएससी
A2	2.35	2.40	2.50	0.093	0.094	0.098	e1	5.08BSC			0.2बीएससी
b	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
b2	1.23	-	1.36	0.048	-	0.054	L	12.75	-	13.17	0.502	-	0.519
सी	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
D	15.40	15.60	15.80	0.606	0.614	0.622	L2	2.50REF.			0.098REF.
डी1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
डीईपी	0.05	0.10	0.20	0.002	0.004	0.008	Q	2.73	2.80	2.87	0.107	0.110	0.113
ई	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	5°	7°	9°	5°	7°	9°
ई1	-	8.7	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
ई2	9.80	10.00	10.20	0.386	0.94	0.401
