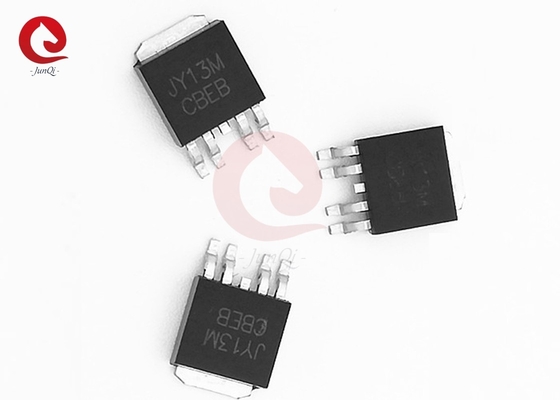

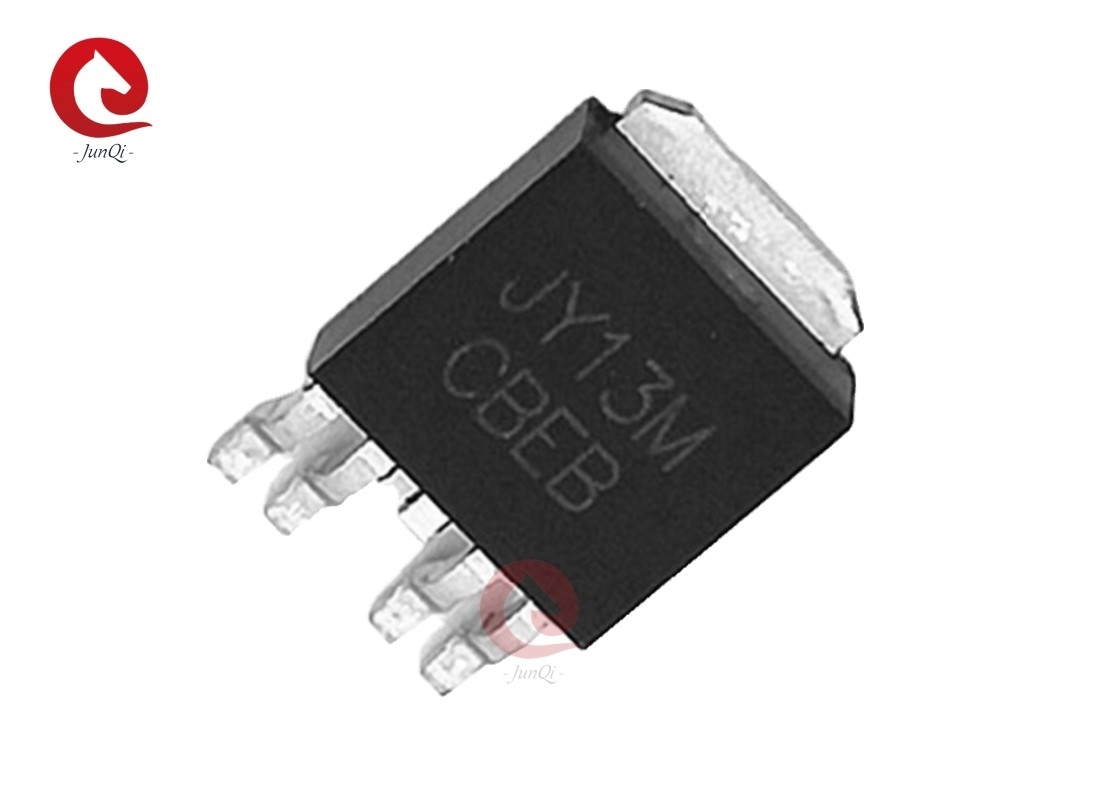

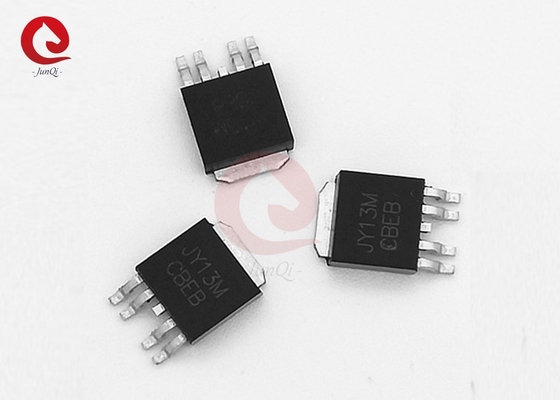

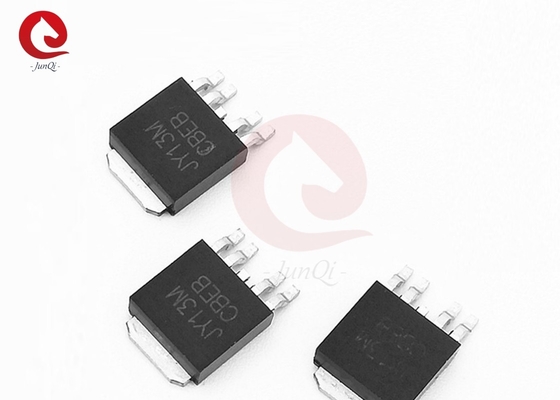

JY13M ब्रशलेस डीसी मोटर ड्राइवर MOSFET N और P चैनल 40V सतह माउंट

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	JEUNKEI
प्रमाणन:	ISO9001, CE
मॉडल संख्या:	JY13M

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	50 पीसी (नमूना उपलब्ध)
मूल्य:	USD0.8-USD1/PC
पैकेजिंग विवरण:	निर्यात के लिए सूट
प्रसव के समय:	आदेश मात्रा पर निर्भर / परक्राम्य है
भुगतान शर्तें:	टी / टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता:	प्रति माह 10000PCS

संपर्क करें

विस्तृत उत्पाद विवरण

नमाए:	बीएलडीसी ड्राइवर MOSFET	मॉडल नं.:	JY13M
ड्रेन-सोर्स वोल्टेज (पी चैनल):	40 वी	अधिकतम शक्ति अपव्यय:	2W
स्पंदित नाली वर्तमान:	30A	तेजी से स्विचिंग गति:	हाँ
गेट-स्रोत वोल्टेज:	±20%
प्रमुखता देना:	40V ब्रशलेस डीसी मोटर ड्राइवर MOSFET , ब्रशलेस डीसी मोटर ड्राइवर MOSFET 40V , JY13M ब्रशलेस डीसी मोटर ड्राइवर MOSFET

JY13M का N और P चैनल 40V MOSFET

सामान्य विवरण:

JY13M एन और पी चैनल तर्क वृद्धि मोड पावर फील्ड ट्रांजिस्टर है जो उत्कृष्ट आरडीएस ((ऑन) और कम गेट चार्ज प्रदान कर सकते हैं। पूरक MOSFETs का उपयोग एच-ब्रिज में किया जा सकता है,इन्वर्टर और अन्य अनुप्रयोग.

विशेषताएं:

उपकरण	वीBR(DSS)	आरडीएस ((ऑन) मैक्सटीJ=25oC	पैकेज
एन-चैनल	40V	<30mΩ@Vजीएस=10V,ID=12A	TO252-4L
<40mΩ@Vजीएस=4.5V,ID=8A
पी-चैनल	-40V	<45mΩ@Vजीएस=-10V,ID=-12A
<66mΩ@Vजीएस=-4.5V,ID=-8A

कम इनपुट क्षमता

तेजी से स्विच करने की गति

पिन विन्यासः

JY13M ब्रशलेस डीसी मोटर ड्राइवर MOSFET N और P चैनल 40V सतह माउंट 0

पूर्ण अधिकतम रेटिंग्स ((Ta=25°C जब तक कि अन्यथा उल्लेख न किया गया हो)

पैरामीटर	प्रतीक	एन चैनल	पी चैनल	इकाई
नाली स्रोत वोल्टेज	वीडीएसएस	40	-40	वी
गेट स्रोत वोल्टेज	वीडीएसएस	±20	±20
निरंतर नाली प्रवाह	Ta=25oसी	मैंD	12	-12	ए
Ta=100oसी	12	-12
पल्सड ड्रेन करंट	मैंडीएम	30	-30
अधिकतम शक्ति विसर्जन	Ta=25oसी	पीD	2	W
Ta=70oसी	1.3
जंक्शन और भंडारण तापमान सीमा	टीJटीएसटीजी	-55 से 150	oसी
ताप प्रतिरोध परिवेश के लिए जंक्शन	आरθJA	दसियाँ	25	oC/W
स्थिर	60
ताप प्रतिरोध जंक्शन टू केस	आरθJC	5.5	5	oC/W
