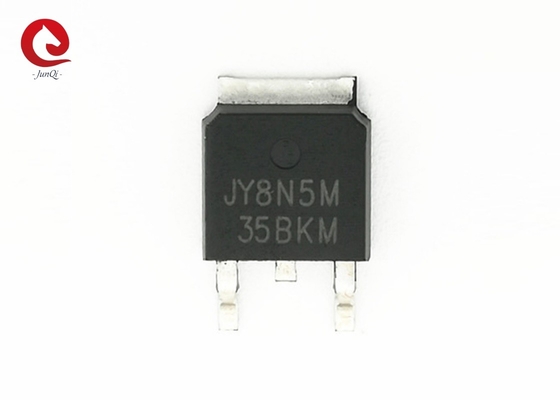

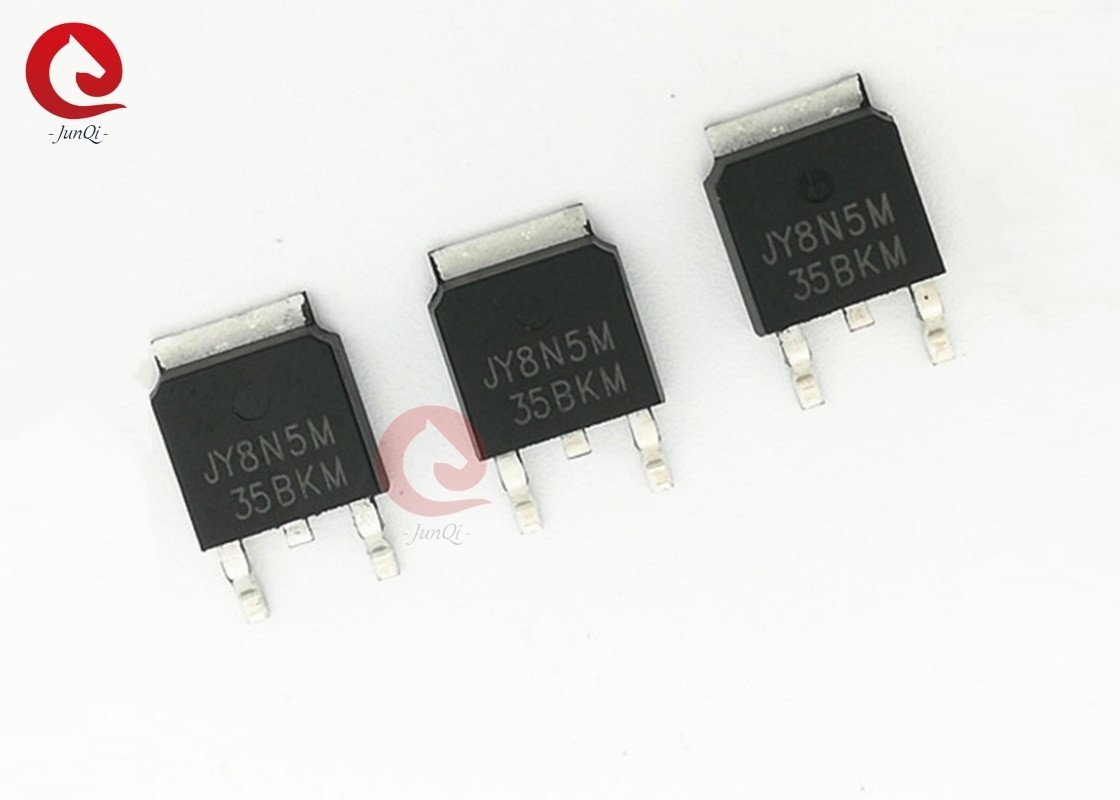

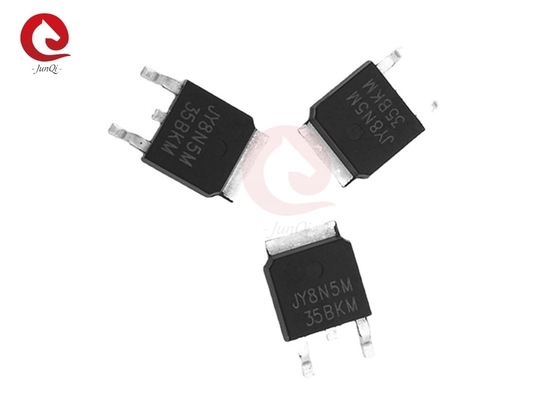

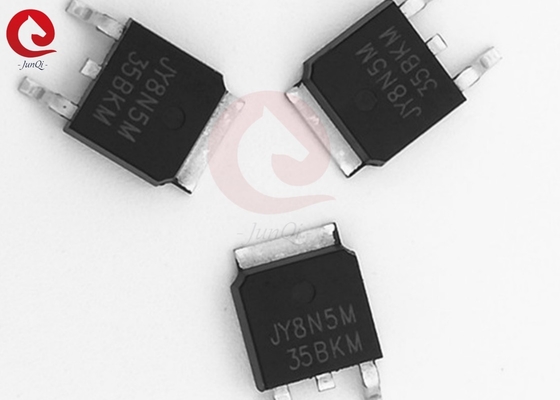

एन चैनल वृद्धि मोड पावर MOSFET JY8N5M TO252 उच्च शक्ति 500V 4A क्षेत्र प्रभाव ट्यूब

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	juyi
प्रमाणन:	ISO9001,CE
मॉडल संख्या:	JY8N5M

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	50 पीसी (नमूना उपलब्ध)
मूल्य:	USD0.5-USD1/PC
पैकेजिंग विवरण:	निर्यात के लिए सूट
प्रसव के समय:	आदेश मात्रा पर निर्भर / परक्राम्य है
भुगतान शर्तें:	टी / टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता:	प्रति माह 10000PCS

संपर्क करें

विस्तृत उत्पाद विवरण

नाम:	एन चैनल वृद्धि मोड पावर एमओएसएफईटी	मॉडल नं.:	JY8N5M
प्रकार:	एन चैनल	नाली-स्रोत वोल्टेज:	500 वी
गेट-स्रोत वोल्टेज:	± 30 वी	निरंतर नाली धारा:	8ए (टीसी=25℃）
स्पंदित नाली वर्तमान:	30A	अधिकतम बिजली अपव्यय:	80 डब्ल्यू
रंग:	काला
प्रमुखता देना:	उच्च शक्ति वृद्धि मोड शक्ति मोस्फेट , 500V 4A वृद्धि मोड पावर मोस्फेट , वृद्धि मोड शक्ति mosfet 500V 4A

सामान्य विवरण:

उत्पाद उच्च कोशिका घनत्व प्राप्त करने के लिए उन्नत सपाट प्रसंस्करण तकनीकों का उपयोग करता है और उच्च दोहराव हिमस्खलन रेटिंग के साथ ऑन-प्रतिरोध को कम करता है।इन विशेषताओं के संयोजन से यह डिजाइन एक अत्यंत कुशल और विश्वसनीय
बिजली स्विचिंग अनुप्रयोग और अन्य अनुप्रयोगों की एक विस्तृत विविधता में उपयोग के लिए उपकरण।

विशेषताएं:

● 500V/8A, RDS ((ON) =0.75Ω@VGS=10V ((सामान्य)
●जल्दी स्विचिंग और रिवर्स बॉडी रिकवरी
● अच्छी गर्मी फैलाव के लिए उत्कृष्ट पैकेज

अनुप्रयोग:

● प्रकाश व्यवस्था
● उच्च दक्षता स्विच मोड बिजली आपूर्ति

पिन विवरणः

एन चैनल वृद्धि मोड पावर MOSFET JY8N5M TO252 उच्च शक्ति 500V 4A क्षेत्र प्रभाव ट्यूब 0

पूर्ण अधिकतम रेटिंग्स ((Tc=25°C जब तक कि अन्यथा उल्लेख न किया गया हो):

प्रतीक	पैरामीटर		रेटिंग	इकाई
वीडी.एस.	नाली स्रोत वोल्टेज		40	वी
वीजीएस	गेट-स्रोत वोल्टेज		±30	वी
मैंD	निरंतर जल निकासी धारा	Tc=25°C	8	ए
मैंD	निरंतर जल निकासी धारा	Tc=100°C	4.8	ए
मैंडीएम	पल्सड ड्रेन करंट		30	ए
पीD	अधिकतम शक्ति विसर्जन		80	W
टीJटीएसटीजी	ऑपरेटिंग जंक्शन और भंडारण तापमान सीमा		-55~+150	°C
आरΘJC	थर्मल रेसिस्टेंस-जंक्शन टू केस		1.56	°C/W

TO-252 पैकेज स्केचः

प्रतीक	मिलीमीटर में आयाम		इंच में आयाम
प्रतीक	मिनट.	मैक्स.	मिनट.	मैक्स.
ए	2.200	2.400	0.087	0.094
A1	0.000	0.127	0.000	0.005
b	0.660	0.860	0.026	0.034
c	0.460	0.580	0.018	0.023
D	6.500	6.700	0.256	0.264
डी1	5.100	5.460	0.201	0.215
डी2	0.483TYP.		0.190 TYP.
ई	6.000	6.2000	0.236	0.244
e	2.186	2.386	0.086	0.094
L	9.800	10.400	0.386	0.409
L1	2.900 TYP		0.114 TYP.
L2	1.400	1.700	0.055	0.067
L3	1.600 TYP		0.063 टाइप.
L4	0.600	1.000	0.024	0.039
ø	1.100	1.300	0.043	0.051
ं	0°	8°	0°	8°
h	0.000	0.300	0.000	0.012
v	5.350 TYP.		0.211 TYP.
