ग्राहकों के लिए मूल्य बनाने के लिए। ईमानदारी और जीत-जीत।
 |
| उत्पत्ति के प्लेस: | Changzhou, चीन |
| ब्रांड नाम: | Junqi |
| प्रमाणन: | CE, RoHs, REACH |
| मॉडल संख्या: | JQ42BLS60 / 42JM100K |
| न्यूनतम आदेश मात्रा: | 5pcs |
|---|---|
| मूल्य: | USD25-75/PC Negotiable |
| पैकेजिंग विवरण: | CTN |
| प्रसव के समय: | भुगतान के बाद 4weeks (आदेश के आधार पर), |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 10000set / माह |
| प्रकार: | प्लैनेटरी गियरबॉक्स ब्रशलेस डीसी मोटर | मॉडल संख्या: | JQ42BLS60/42JM100K |
|---|---|---|---|
| ढांचे का आकर: | 42mm | घुमावदार प्रकार: | सितारा |
| मूल्यांकन टोक़: | 0.5Nm ~ 10N.m | खम्भों की संख्या: | 8/6/10 |
| चरण की संख्या: | 3 | रेटेड वोल्टेज: | 24वीडीसी |
| निर्धारित गति: | 26~1078rpm | प्रयोग: | नाव, कार, इलेक्ट्रिक साइकिल, पंखा, घरेलू उपकरण, औद्योगिक स्वचालित |
| आकार: | वर्ग | ||
| हाई लाइट: | 42 एमएम ब्रशलेस डीसी इलेक्ट्रिक मोटर,60 एमएम ग्रहीय गियर मोटर,6000 आरपीएम ब्रशलेस डीसी इलेक्ट्रिक मोटर |
||

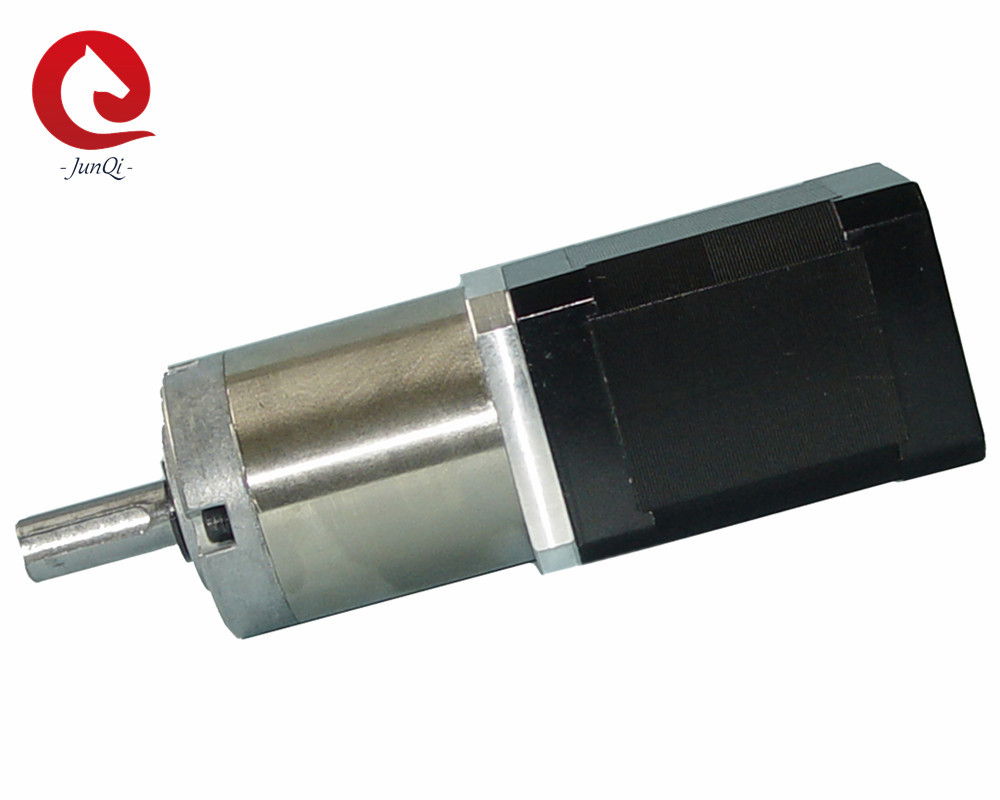

एनईएमA17 (42 मिमी) 60 मिमी शरीर की लंबाई दीया 42 मिमी रेड्यूसर 42JM100K BLDC प्लैनेटरी गियर मोटर 24V 6000RPM 10N.m के साथ
ब्रशलेस डीसी मोटर प्रौद्योगिकी ब्रश डीसी मोटर्स की तुलना में उच्च टोक़ से वजन अनुपात, बढ़ी हुई दक्षता और विश्वसनीयता, कम शोर और लंबे जीवनकाल सहित कई फायदे प्रदान करती है।JUNQI इंटरनेशनल 14 से 90 मिमी व्यास के आकार में स्लॉटेड, स्लॉटलेस, फ्लैट और फ्रेमलेस मोटर्स जैसी बीएलडीसी मोटर्स प्रौद्योगिकियों की एक विस्तृत विविधता प्रदान करता है।
तार आरेख:
| प्रकार | रंग | कार्यों |
|
UL1430 AWG26 |
लाल | वीसीसी |
| नीला | हा | |
| हरा | मॉडिफ़ाइड अमेरिकन प्लान | |
| सफेद | कोर्ट | |
| काला | जीएनडी | |
|
UL1430 एडब्ल्यूजी20 |
पीला | चरण यू |
| लाल | चरण V | |
| काला | चरण W |
ड्राइविंग मोटर विशिष्टता:
| मद | इकाई | JQ42BLS60-2460 | JQ42BLS60-2440A | JQ42BLS60-2440B |
| खम्भों की संख्या | 8 | 10 | 6 | |
| चरण की संख्या | 3 | 3 | 3 | |
| रेटेड वोल्टेज | ग्राम रक्षा समिति | 24 | 24 | 24 |
| भार चाल नहीं | आरपीएम | 6000 | 4000 | 4000 |
| निर्धारित गति | आरपीएम | 4000 | 3000 | 3000 |
| मूल्यांकन टोक़ | एमएन.एम | 125 | 160 | 170 |
| मूल्यांकित शक्ति | वू | 52.5 | 50 | 53.5 |
| चोटी कंठी | एमएन.एम | 380 | 480 | 510 |
| मौजूदा शिखर | ए | 10.6 | 8 | 9 |
| लाइन से लाइन प्रतिरोध | ohms@20℃ | 0.8 | 1.1 | 1.05 |
| लाइन से लाइन इंडक्शन | महाराष्ट्र | 1.2 | 0.96 | 0.75 |
**नोट्स: ऊपर मानक मोटर है, हमें अनुकूलित अनुरोध के साथ डिजाइन और निर्मित किया जा सकता है !!
यांत्रिक आकार:
ब्रशलेस डीसी गियर मोटर तकनीकी डाटा:
JQ42BLS60-2460/42JM100K गियर मोटर डेटा
| न्यूनन का अनुपात | 3.71 | 5.18 | 14 | 19 | 27 | 49 | 59 | 58 | 82 | 95 | 115 | |
| गियर ट्रेनों की संख्या | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |
| गियरबॉक्स लंबाई (एल) | मिमी | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.5 | 52.5 | 52.5 | 52.5 | 52.5 | 52.5 |
| निर्धारित गति | आरपीएम | 1078 | 772 | 286 | 211 | 148 | 82 | 68 | 59 | 49 | 42 | 35 |
| मूल्यांकन टोक़ | एनएम | 0.42 | 0.58 | 1.4 | 1.9 | 2.7 | 4.4 | 5.3 | 6.2 | 7.4 | 8.7 | 10 |
|
अधिकतम अनुमेय भार कुछ ही समय में |
एनएम | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 25 | 25 |
JQ42BLS60-2440A/42JM100K गियर मोटर डेटा
| न्यूनन का अनुपात | 3.71 | 5.18 | 14 | 19 | 27 | 49 | 59 | 58 | 82 | 95 | 115 | |
| गियर ट्रेनों की संख्या | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |
| गियरबॉक्स लंबाई (एल) | मिमी | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.5 | 52.5 | 52.5 | 52.5 | 52.5 | 52.5 |
| निर्धारित गति | आरपीएम | 809 | 579 | 214 | 158 | 111 | 61 | 51 | 44 | 37 | 32 | 26 |
| मूल्यांकन टोक़ | एनएम | 0.53 | 0.74 | 1.8 | 2.4 | 3.5 | 5.7 | 6.8 | 7.9 | 9.5 | 10 | 10 |
|
अधिकतम अनुमेय भार कुछ ही समय में |
एनएम | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 25 | 25 |
JQ42BLS60-2440B/42JM100K गियर मोटर डेटा
| न्यूनन का अनुपात | 3.71 | 5.18 | 14 | 19 | 27 | 49 | 59 | 58 | 82 | 95 | 115 | |
| गियर ट्रेनों की संख्या | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |
| गियरबॉक्स लंबाई (एल) | मिमी | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.5 | 52.5 | 52.5 | 52.5 | 52.5 | 52.5 |
| निर्धारित गति | आरपीएम | 809 | 579 | 214 | 158 | 111 | 61 | 51 | 44 | 37 | 32 | 26 |
| मूल्यांकन टोक़ | एनएम | 0.56 | 0.79 | 1.9 | 2.6 | 3.7 | 6.1 | 7.3 | 8.4 | 10 | 10 | 10 |
|
अधिकतम अनुमेय भार कुछ ही समय में |
एनएम | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 25 | 25 |
हम अतिरिक्त सेवा की आपूर्ति कर सकते हैं:
यदि यह मोटर आपके अनुरोध से मेल नहीं खाती है।कृपया हमारे साथ संपर्क करने में संकोच न करें, हम अनुकूलित शाफ्ट / घुमावदार / बढ़ते निकला हुआ किनारा / केबल / कनेक्टर बना सकते हैं। हम एक मोटर डिजाइन करने के लिए आपके और आपकी टीम के साथ कंधे से कंधा मिलाकर काम करेंगे जो आपके आवेदन की सटीक जरूरतों को पूरा करेगा।सभी इंजीनियरिंग और सहायता इन-हाउस की जाती है।
सहायक उपकरण सेवा: ब्रेक, कनेक्टर, एनकोडर
अनुकूलित डिजाइन: अनुकूलित घुमावदार, अनुकूलित निकला हुआ किनारा, अनुकूलित दस्ता ....
अनुप्रयोग:
कॉपियर, प्रिंटिंग मशीनरी, एनग्रेविंग मशीन, पैकिंग मशीन, ग्रांटिंग मशीन, रोबोट, मशीन टूल, एनग्रेविंग मशीन, मेडिकल उपकरण, एटीएम मशीन, मिलिंग मशीन, सिलाई मशीन, ect जैसे ऑटोमेशन उपकरण में व्यापक रूप से उपयोग किया जाता है।
