ग्राहकों के लिए मूल्य बनाने के लिए। ईमानदारी और जीत-जीत।
उत्पत्ति के प्लेस: | Changzhou, चीन |
ब्रांड नाम: | Junqi |
प्रमाणन: | CE, RoHs, REACH |
मॉडल संख्या: | JQ42BLS40 / 42JMg50K |
न्यूनतम आदेश मात्रा: | 5pcs |
---|---|
मूल्य: | USD25-75/PC Negotiable |
पैकेजिंग विवरण: | CTN |
प्रसव के समय: | भुगतान के बाद 4weeks (आदेश के आधार पर), |
भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, पेपैल |
आपूर्ति की क्षमता: | 10000set / माह |
प्रकार: | प्लैनेटरी गियरबॉक्स ब्रशलेस डीसी मोटर | मॉडल संख्या: | JQ42BLS40/42JMg50K |
---|---|---|---|
ढांचे का आकर: | 42mm | घुमावदार प्रकार: | सितारा |
मूल्यांकन टोक़: | 0.5Nm ~ 5N.m | खम्भों की संख्या: | 8/6/10 |
चरण की संख्या: | 3 | रेटेड वोल्टेज: | 24वीडीसी |
निर्धारित गति: | 11~1047rpm | प्रयोग: | नाव, कार, इलेक्ट्रिक साइकिल, पंखा, घरेलू उपकरण, औद्योगिक स्वचालित |
आकार: | वर्ग | ||
हाई लाइट: | 24 वी ब्रशलेस डीसी इलेक्ट्रिक मोटर,6500 आरपीएम प्लैनेटरी गियरबॉक्स मोटर,एनईएमए 17 ब्रशलेस डीसी इलेक्ट्रिक मोटर |

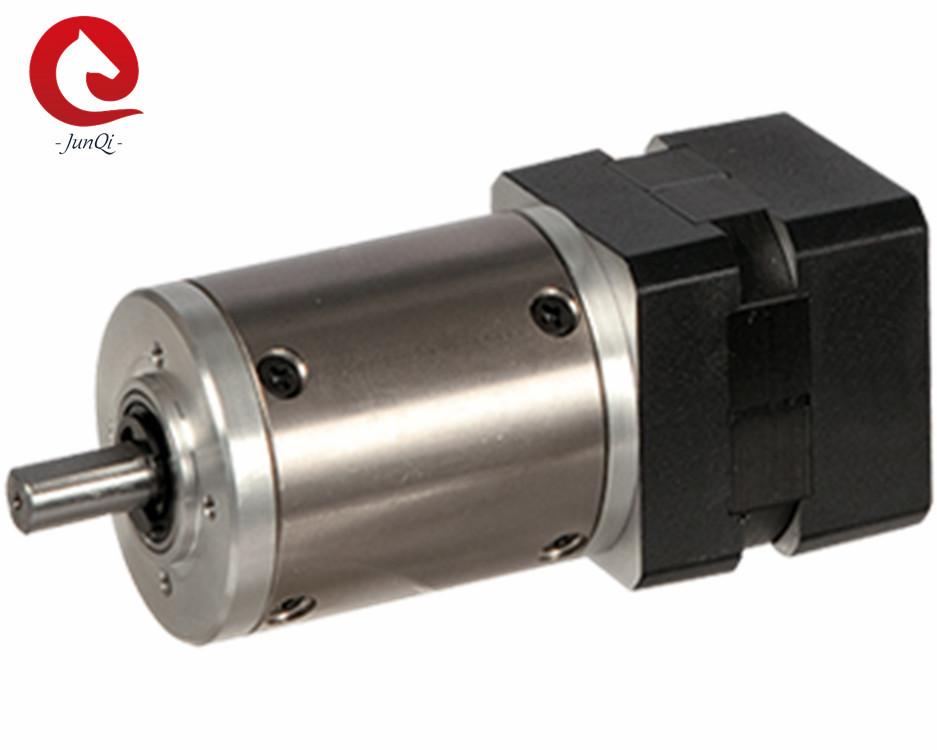

24V NEMA17 42BLS40/42JMG50K स्क्वायर बॉडी ब्रशलेस प्लैनेटरी गियरबॉक्स मोटर, हाई स्पीड 6500rpm, टॉर्क रेंज0.5 ~ 5N.m
ब्रशलेस डीसी मोटर प्रौद्योगिकी ब्रश डीसी मोटर्स की तुलना में उच्च टोक़ से वजन अनुपात, बढ़ी हुई दक्षता और विश्वसनीयता, कम शोर और लंबे जीवनकाल सहित कई फायदे प्रदान करती है।
आंतरिक रोटर के साथ डीसी ब्रशलेस मोटर्स के लाभों में से एक, उत्पन्न गर्मी के बेहतर अपव्यय में निहित है।ब्रशलेस डीसी स्लॉटेड मोटर्स में हवा के अंतर को कम करने के लिए धन्यवाद, फ्लक्स घनत्व अधिक है और टॉर्क उत्पादन अधिक प्रभावी और कुशल है।JUNQI इंटरनेशनल स्लॉटेड BLDC मोटर रेंज 2.2Nm तक रेटेड टॉर्क के साथ 22 से 86mm के व्यास प्रदान करता है।
विशेषताएं:
1. वाइड स्पीड रेंज, फ्लैट टॉर्क
2. कॉम्पैक्ट और हाई पावर
3. उत्कृष्ट गति स्थिरता
4. उच्च दक्षता और ऊर्जा की बचत
तार आरेख:
प्रकार | रंग | कार्यों |
UL1430 AWG26 |
लाल | वीसीसी |
नीला | हा | |
हरा | मॉडिफ़ाइड अमेरिकन प्लान | |
सफेद | कोर्ट | |
काला | जीएनडी | |
UL1430 एडब्ल्यूजी20 |
पीला | चरण यू |
लाल | चरण V | |
काला | चरण W |
ड्राइविंग मोटर विशिष्टता:
मद | इकाई | JQ42BLS40-2465 | JQ42BLS40-2442 | JQ42BLS40-2440 |
खम्भों की संख्या | 8 | 10 | 6 | |
चरण की संख्या | 3 | 3 | 3 | |
रेटेड वोल्टेज | ग्राम रक्षा समिति | 24 | 24 | 24 |
भार चाल नहीं | आरपीएम | 6500 | 4200 | 4000 |
निर्धारित गति | आरपीएम | 4000 | 3000 | 3000 |
मूल्यांकन टोक़ | एमएन.एम | 62.5 | 70 | 64 |
मूल्यांकित शक्ति | वू | 26 | 22 | 20 |
चोटी कंठी | एमएन.एम | 190 | 210 | 192 |
मौजूदा शिखर | ए | 5.4 | 3.9 | 3.5 |
लाइन से लाइन प्रतिरोध | ohms@20℃ | 1.5 | 2.6 | 3.6 |
लाइन से लाइन इंडक्शन | महाराष्ट्र | 2.1 | 1.83 | 1.8 |
**नोट्स: ऊपरमानक मोटर है, हमें अनुकूलित अनुरोध के साथ डिजाइन और निर्मित किया जा सकता है !!
यांत्रिक आकार:
ब्रशलेस डीसी गियर मोटर तकनीकी डाटा:
JQ42BLS40-2465/42JMG50K गियर मोटर डेटा
न्यूनन का अनुपात | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | |
गियर ट्रेनों की संख्या | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | |
गियरबॉक्स लंबाई (एल) | मिमी | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 | 66.3 |
निर्धारित गति | आरपीएम | 1047 | 820 | 267 | 211 | 167 | 71 | 56 | 44 | 34 | 19 | 15 |
मूल्यांकन टोक़ | एनएम | 0.21 | 0.27 | 0.76 | 0.96 | 1.2 | 2.6 | 3.2 | 4.2 | 5 | 5 | 5 |
अधिकतम अनुमेय भार कुछ ही समय में |
एनएम | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 |
JQ42BLS40-2442/42JMG50K गियर मोटर डेटा
न्यूनन का अनुपात | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | |
गियर ट्रेनों की संख्या | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | |
गियरबॉक्स लंबाई (एल) | मिमी | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 | 66.3 |
निर्धारित गति | आरपीएम | 785 | 615 | 200 | 158 | 125 | 54 | 42 | 33 | 26 | 14 | 1 1 |
मूल्यांकन टोक़ | एनएम | 0.24 | 0.31 | 0.85 | 1.1 | 1.4 | 2.9 | 3.6 | 4.7 | 5 | 5 | 5 |
अधिकतम अनुमेय भार कुछ ही समय में |
एनएम | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 |
JQ42BLS40-2440/42JMG50K गियर मोटर डेटा
न्यूनन का अनुपात | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | |
गियर ट्रेनों की संख्या | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | |
गियरबॉक्स लंबाई (एल) | मिमी | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 | 66.3 |
निर्धारित गति | आरपीएम | 785 | 615 | 200 | 158 | 125 | 54 | 42 | 33 | 26 | 14 | 1 1 |
मूल्यांकन टोक़ | एनएम | 0.22 | 0.28 | 0.78 | 0.98 | 1.2 | 2.6 | 3.3 | 4.3 | 5 | 5 | 5 |
अधिकतम अनुमेय भार कुछ ही समय में |
एनएम | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 |
हम अतिरिक्त सेवा की आपूर्ति कर सकते हैं:
यदि यह मोटर आपके अनुरोध से मेल नहीं खाती है।कृपया हमारे साथ संपर्क करने में संकोच न करें, हम अनुकूलित शाफ्ट / घुमावदार / बढ़ते निकला हुआ किनारा / केबल / कनेक्टर बना सकते हैं। हम एक मोटर डिजाइन करने के लिए आपके और आपकी टीम के साथ कंधे से कंधा मिलाकर काम करेंगे जो आपके आवेदन की सटीक जरूरतों को पूरा करेगा।सभी इंजीनियरिंग और सहायता इन-हाउस की जाती है।
सहायक उपकरण सेवा: ब्रेक, कनेक्टर, एनकोडर
अनुकूलित डिजाइन: अनुकूलित घुमावदार, अनुकूलित निकला हुआ किनारा, अनुकूलित दस्ता ....
सामान्य प्रश्न:
क्यू: कब तक आदेश का नेतृत्व समय है?
ए: लीड टाइम: जमा प्राप्त करने के 4 सप्ताह बाद
प्रश्न: आपका व्यापार आश्वासन क्या है?
ए: 100% उत्पाद गुणवत्ता संरक्षण।
समय पर शिपमेंट सुरक्षा पर 100% उत्पाद।
आपकी कवर की गई राशि के लिए 100% भुगतान सुरक्षा।
प्रश्न: Moq क्या है?
ए: 5 पीसीएस।छोटे आदेश का स्वागत है।
प्रश्न: क्या आप अनुकूलित उत्पाद बनाते हैं?
ए: हाँ, हम इसे स्वीकार करते हैं।
प्रश्न: बिक्री के बाद Serive के बारे में?
ए: बिक्री सेवाओं के बाद 24/7।
प्रश्न: यदि मैं आपके उत्पाद से संतुष्ट नहीं हूँ तो मुझे क्या करना चाहिए?
ए: यदि इसकी गुणवत्ता में दोष हैं, तो हम आपके लिए एक अच्छे का आदान-प्रदान कर सकते हैं।
आम तौर पर, यह समस्या दुर्लभ है।
प्रश्न: भुगतान अवधि क्या है?
ए: टी / टी और पेपैल का अधिक उपयोग किया जाता है, कृपया विवरण के लिए हमसे संपर्क करें
प्रश्न: आपके उत्पाद का गुणवत्ता स्तर क्या है?
ए: हम अच्छी गुणवत्ता का उत्पादन करते हैं, कम गुणवत्ता का उत्पादन करने से इनकार करते हैं।
हमारे मानक ब्रशलेस डीसी मोटर उत्पादों में रेंज शामिल है:
