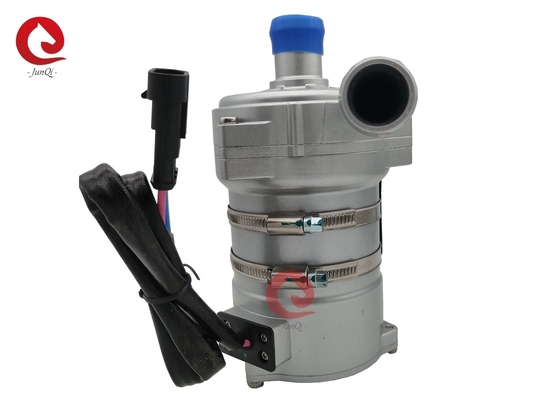

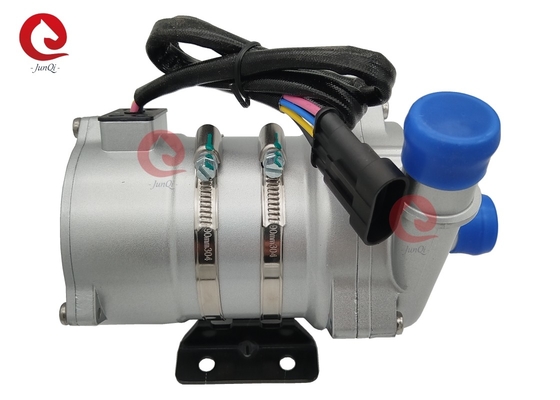

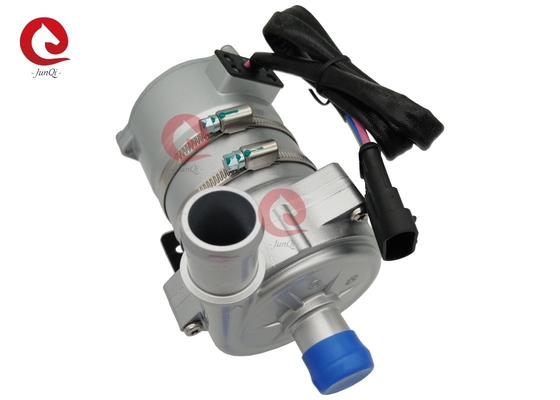

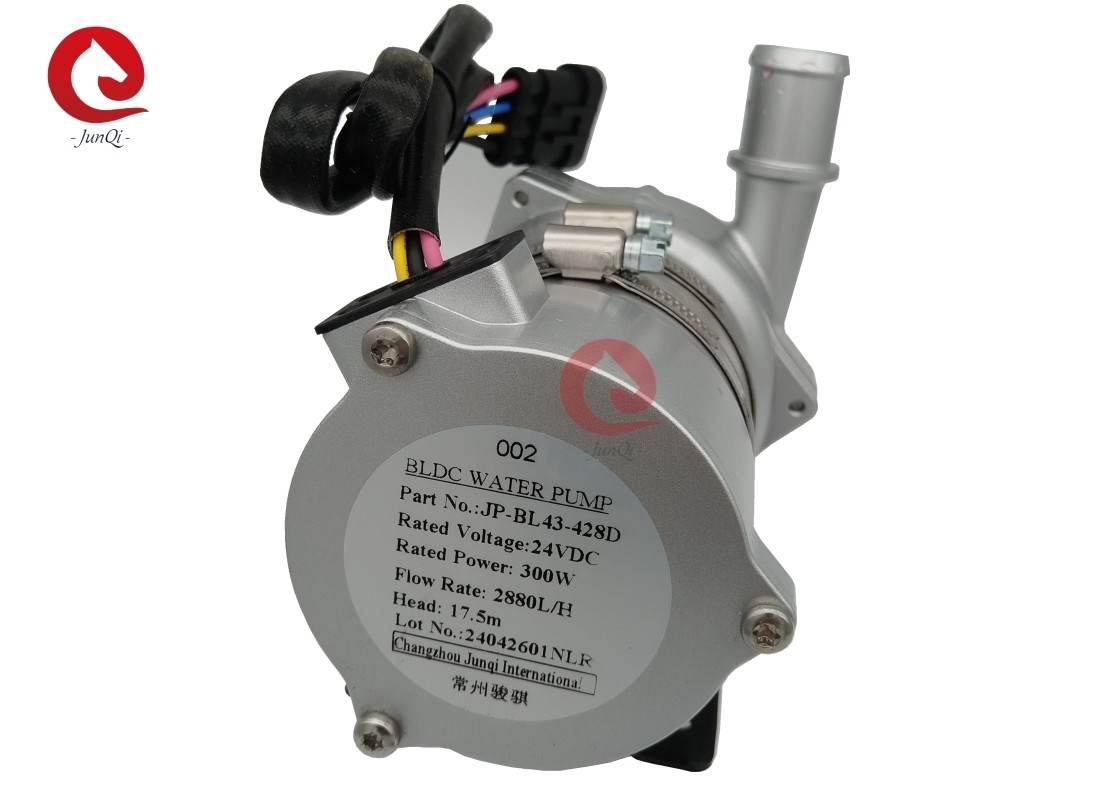

जंकी 24V 300W हाई हेड 17.5m कूलिंग वाटर पंप, पीडब्ल्यूएम नियंत्रण और गलती प्रतिक्रिया के साथ

जंकी 24V 300W हाई हेड 17.5m कूलिंग वाटर पंप, पीडब्ल्यूएम नियंत्रण और गलती प्रतिक्रिया के साथ

■ अनुप्रयोग
हाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहन, ट्रेन, जहाज और अन्य हीटिंग और कूलिंग परिसंचरण प्रणाली में व्यापक रूप से उपयोग किया जाता है।

■ विशेषताएं
◆ केन्द्रापसारक पंप
◆ चुंबकीय बल का संचरण
◆ उच्च दक्षता ब्रशलेस डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबी सेवा जीवन।
◆ व्यापक परिचालन तापमान सीमा के साथ
◆ पीडब्ल्यूएम सिग्नल गति नियंत्रण (वैकल्पिक)
◆ डायग्नोस्टिक सिग्नल आउटपुट (वैकल्पिक)
◆ निरंतर प्रवाह नियंत्रण के साथ
◆ विपरीत ध्रुवीयता संरक्षण
◆ शुष्क चलने की सुरक्षा
◆ ओवर वोल्टेज, ओवर करंट सुरक्षा
◆ अतिभार, अतितापमान संरक्षण

■ तकनीकी विवरण (तरल पदार्थ के संपर्क में आने वाले संबंधित भाग)
पंप के सिर के आवासः एल्यूमीनियम मिश्र धातु
इम्पेलर: पीपीएस+जीएफ
ढाल गुहाः पीपीएस+जीएफ
शाफ्ट आस्तीनः कार्बोरुंडम कम्पोजिट सामग्री
शाफ्टः स्टेनलेस स्टील ((3CR14) शाफ्ट
चुंबक आवासः पीपीएस प्लास्टिक कैप्सूल
सील रिंगः ईपीडीएम



■ माउंटिंग निर्देश
OWP-BL43-428D सीरीज के पंप सेंट्रीफ्यूगल पंप होते हैं जिन्हें पूर्व भरने की आवश्यकता होती है,
पंप प्रणाली की सबसे कम स्थिति में स्थापित यह सुनिश्चित करने के लिए कि impeller हमेशा तरल में डूबा है, या पूर्व भरा पंप बिजली पर जाने से पहले.

1: पंप सूखी चलने नहीं होना चाहिए, भले ही यह सूखी चलने के लिए 15 मिनट के लिए कर सकते हैं (15 मिनट सूखी चलने के बाद, यह स्वचालित रूप से बंद हो जाएगा), सूखी चलने शोर करेगा,भी शाफ्ट और शाफ्ट आस्तीन के लिए घर्षण में वृद्धि.

2: यदि आप छोटे व्यास की नली का उपयोग करते हैं तो पंप इनलेट को जोड़ने के लिए अनुशंसित व्यास पाइप का उपयोग करें।बाहर की हवा पाइपलाइन के माध्यम से पंप में प्रवेश करने के लिए आसान है, यह पंप प्रदर्शन गिरावट कर देगा, और यह भी हवा के बुलबुले पंप को नुकसान कर सकते हैं।

3: पंप के इनलेट दिशा से देखा जाए तो इम्पेलर घड़ी की दिशा में घूमता है (आउटलेट पोर्ट पर तीर देखें) ।

4: पंप लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है (चित्र 1 देखें) जब लंबवत स्थापित किया जाता है, तो आउटलेट पोर्ट ऊपर की ओर होना चाहिए।

5: सूखी-चलन से बचने के लिए (वायु रोलर में फंस जाती है),पानी पंप के आउटलेट पोर्ट को लंबवत या रोलर के ऊपरी हिस्से में होना चाहिए (चित्र 1 देखें) ।

6: कनेक्टेड पाइप को लंबवत रूप से स्थापित किया जाना चाहिए (या 20 सेमी में कोहनी नहीं) ताकि हवा को आसानी से छुट्टी दी जा सके, आउटलेट पाइप का उपयोग 90 डिग्री कोहनी से कम नहीं किया जाना चाहिए (चित्र 2 देखें) ।

7: तरल माध्यम के रूप में समुद्र के पानी या बड़े अनाज अशुद्धता तरल के साथ अन्य भारी प्रदूषण का उपयोग नहीं कर सकते।


■ तापमान पैरामीटर
मध्यम तरल तापमानः -40°C से +85°C (-40°F से +185°F)
परिवेश का कार्य तापमानः -40°C से +120°C (-40°F से +248°F)
भंडारण तापमानः -40°C से +70°C (-40°F से +158°F)
(100 °C तक, लेकिन यह सेवा जीवन को छोटा करेगा)

मध्यम तरल: तरल मिश्रण (जल जिसमें 60% से कम ग्लाइकोल होता है)


■ विद्युत पैरामीटर

■ पंप कनेक्टर विवरण:

■ पीडब्ल्यूएम नियंत्रण चार्टः

■ दोष प्रतिक्रिया चार्टः

■ प्रदर्शन वक्र:

• बाहरी आयाम
