इलेक्ट्रिक स्केटबोर्ड के लिए 12-36VDC 15A दोहरी ब्रशलेस डीसी मोटर चालक बोर्ड डीसी नियंत्रक

विशेषताएं: एक ही समय में दो मोटर चला सकते हैं, सिंगल या डबल नियंत्रित किया जा सकता है। प्रतिक्रियाशील पावर ब्रेक फ़ंक्शन, ब्रेक रिवर्स चार्जिंग सुरक्षा रिलीज सर्किट, एमसीयू नियंत्रित किया जा सकता है, बोर्ड पर "5 वी" पोर्ट बाहरी एमसीयू को 300 एमए वर्तमान की पेशकश कर सकता है

डुअल ड्राइवर बोर्ड में आपकी पसंद के लिए चार संस्करण हैं, कृपया हमें बताएं कि आपको कौन सा संस्करण चाहिए।

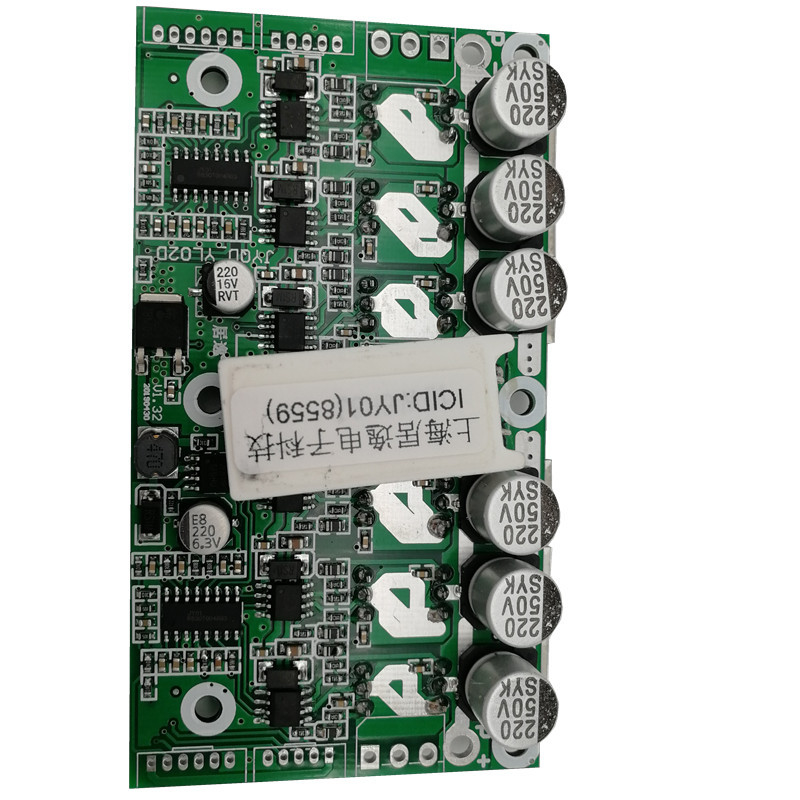

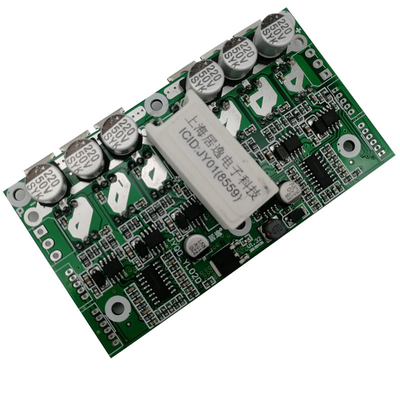

JYQD-YL02D (8559) डायरेक्ट स्टार्ट वर्जन में कोई लॉक फ़ंक्शन नहीं है, (रैखिक गति विनियमन 0-5V, लाइनर ब्रेक: 0-5V)

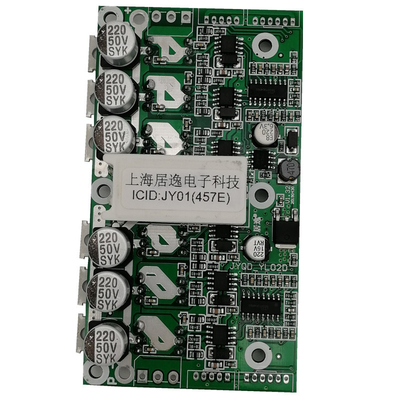

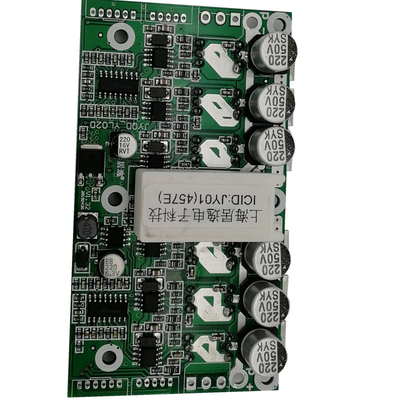

JYQD-YL02D (457E) डायरेक्ट स्टार्ट वर्जन में कोई लॉक फ़ंक्शन नहीं है, (रैखिक गति विनियमन 0-2.5V, लाइनर ब्रेक: 0-2.5V)
JYQD-YL-02D (99F2) सुरक्षा प्रारंभ संस्करण में LOCK फ़ंक्शन है। (रैखिक गति विनियमन 0-5V, लाइनर ब्रेक: 0-5V)
JYQD-YL-02D (C737) सुरक्षा प्रारंभ संस्करण में LOCK फ़ंक्शन है। (रैखिक गति विनियमन 0-2.5V, लाइनर ब्रेक: 0-2.5V)

सेफ्टी स्टार्ट: यदि आप गति को समायोजित करने के लिए नॉब ~ स्टाइल पोटेंशियोमीटर का उपयोग करते हैं, यदि पोटेंशियोमीटर स्टॉप से ​​पहले 0 पर आराम नहीं करता है, तो मोटर उसके अनुसार शुरू होगा

YL02D BLDC ड्राइवर बोर्ड चार सुरक्षा कार्य:

चालक आयाम:

YL02D BLDC नियंत्रक वायरिंग निर्देश:

नियंत्रण पोर्ट परिचय:

1.GND: केवल नियंत्रण संकेत के लिए

2.VR: गति विनियमन (0-2.5v या 0-5v रैखिक गति विनियमन)।पीडब्लूएम आवृत्ति: 1 किलोहर्ट्ज़-10 किलोहर्ट्ज़।

3.ZF: फॉरवर्ड और बैकवर्ड टर्निंग पोर्ट। (5v उच्च स्तर या 0v निम्न स्तर, यदि आप 3.3v MCU का उपयोग करते हैं, तो आपको 5V में समायोजन करने की आवश्यकता है)

4. एम: स्पीड पल्स सिग्नल आउटपुट

5. ईएल: ब्रेक फ़ंक्शन पोर्ट, 0-2.5V या 0-5V रैखिक ब्रेक

6. 5V: बाहरी नियंत्रण उपकरण के लिए 5V शक्ति स्रोत (≤300mA)
