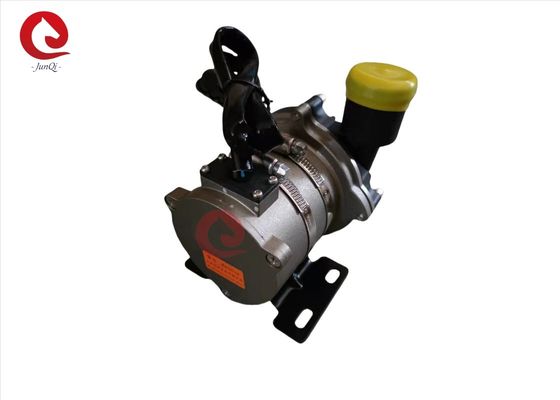

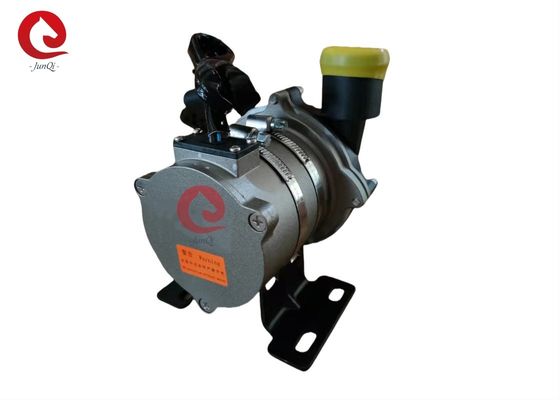

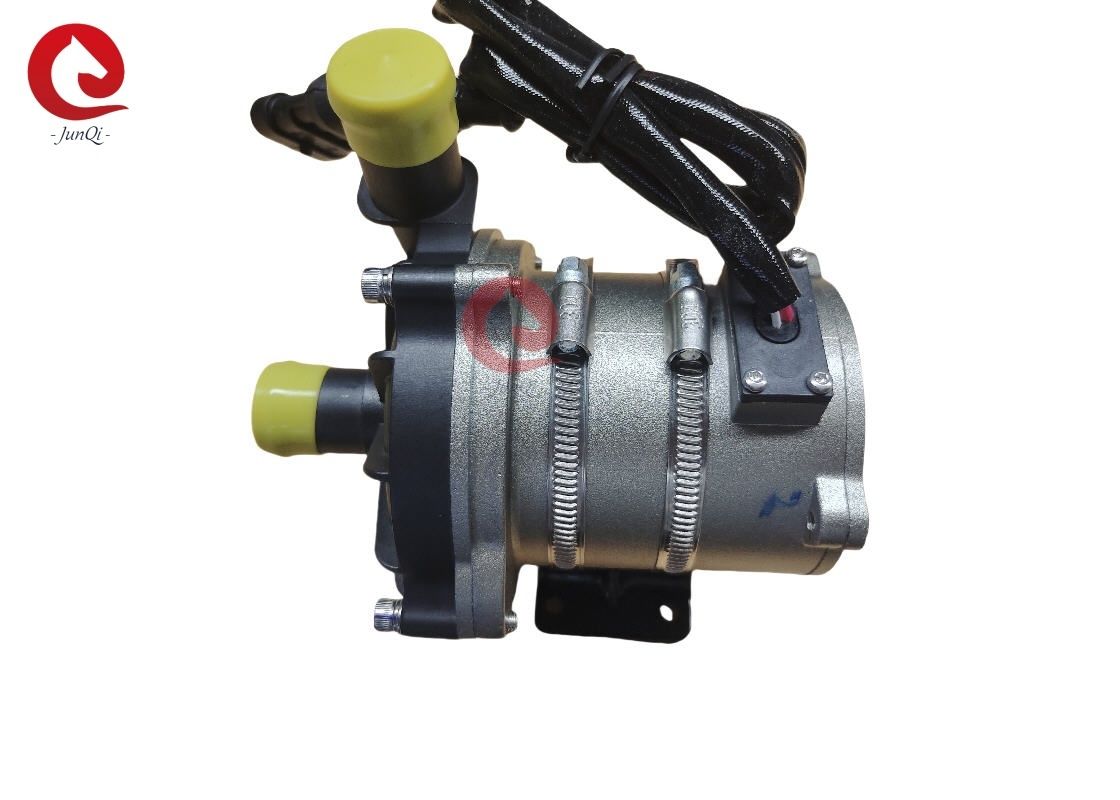

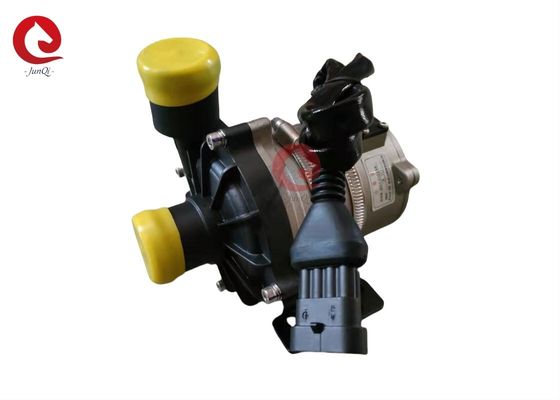

JP200-1 ब्रशलेस डीसी वाटर पंप
नई ऊर्जा बस / ट्रक कूलिंग सिस्टम के लिए 12V 24VDC इलेक्ट्रिकल वाटर पंप, कैन बस, PWM फॉल्ट फीडबैक फ़ंक्शन के साथ
अनुप्रयोग:
हाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहन, ट्रेन, जहाज और अन्य हीटिंग और
कूलिंग सर्कुलेशन सिस्टम में व्यापक रूप से उपयोग किया जाता है।
विशेषताएँ:
★ सेंट्रीफ्यूगल पंप
★ चुंबकीय बल संचरण
★ उच्च दक्षता वाला ब्रशलेस डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबी सेवा
जीवन।
★ विस्तृत तापमान सीमा के साथ
★ PWM सिग्नल स्पीड कंट्रोलिंग (वैकल्पिक)
★ डायग्नोस्टिक सिग्नल आउटपुट (वैकल्पिक)
★ संचार मोड (वैकल्पिक)
★ निरंतर प्रवाह नियंत्रण के साथ
★ रिवर्स पोलैरिटी सुरक्षा
★ ड्राई रनिंग सुरक्षा
★ ओवर वोल्टेज, ओवर करंट सुरक्षा
★ ओवरलोड, ओवर टेम्परेचर सुरक्षा
★ बड़ा प्रवाह 50~120LPM
★ कम हेड 2~12m
तकनीकी पैरामीटर तालिका:
| नहीं। |
|
तकनीकी पैरामीटर |
|
1
|
मध्यम तरल |
50% ग्लाइकोल जलीय घोल (पसंद ऑर्गेनिक टाइप, अनाज का आकार≯0.35, पीपीएम≯0.1g/L) |
|
2
|
अत्यधिक मध्यम तापमान |
-40℃~120℃ |
|
3
|
सामान्य मध्यम तापमान |
10℃~90℃ |
|
4
|
भंडारण तापमान |
-50℃~90℃ |
|
5
|
अत्यधिक |
-40℃~105℃ |
|
6
|
प्रवाह दर सीमा |
50L/min~120L/min |
|
7
|
हेड रेंज |
2m~12m(21kPa~115kPa) |
|
8
|
रेटेड वोल्टेज |
DC12V /DC24V |
|
9
|
वोल्टेज रेंज |
DC9~16V /DC18~32V |
|
10
|
पावर |
≤300W |
|
11
|
संचार और नियंत्रण प्रकार |
CAN/PWM या ON/Off |
|
12
|
सुरक्षा स्तर |
IP68 |
|
13
|
वज़न |
≤1.5kg(बिना ब्रैकेट के) |
|
14
|
शोर |
≤60dB(A)(चित्र 5.2 देखें) |
|
15
|
सेवा जीवन |
＞20000h |
|
16
|
इनलेट/आउटलेट का OD |
φ38 |
|
17
|
लीड वायर प्रकार |
पंप बॉडी या कनेक्टर्स के साथ लीड तारों के साथ एकीकृत |
|
18
|
सुरक्षा फ़ंक्शन |
ओवर करंट प्रोटेक्शन, ओवर/लो वोल्टेज प्रोटेक्शन, ओवर टेम्परेचर प्रोटेक्शन, लॉक्ड-रोटर प्रोटेक्शन, ड्राई-रनिंग प्रोटेक्शन, रिवर्स पोलैरिटी प्रोटेक्शन। |
2. यांत्रिक स्थापना
2.1 पंप को लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है (चित्र 1 देखें) जब स्थापित किया जाता है
लंबवत, आउटलेट पोर्ट ऊपर की ओर होना चाहिए।
2.2 ड्राई-रनिंग (इंपेलर में हवा फंस जाती है) से बचने के लिए, वाटर पंप आउटलेट पोर्ट को
लंबवत या इंपेलर के ऊपरी भाग में होना चाहिए। (चित्र 1 देखें)
2.3 कनेक्टेड पाइप को लंबवत रूप से स्थापित किया जाना चाहिए (या 20 सेमी में कोई कोहनी नहीं) ताकि हवा
आसानी से डिस्चार्ज हो जाए, आउटलेट पाइप का उपयोग 90 डिग्री से कम कोहनी के लिए नहीं किया जाना चाहिए (चित्र 2 देखें)।
2.4 समुद्री जल या अन्य भारी प्रदूषण वाले बड़े अनाज अशुद्धता तरल को तरल के रूप में उपयोग नहीं कर सकते
माध्यम।
विद्युत इंटरफेस:
3.1PWM/CAN संचार कनेक्टर्स और पिन पोर्ट विवरण की अनुशंसा करें:
निर्माण:TE कनेक्टिविटी(अनुशंसित)
कनेक्टर मॉडल:AMP282106-1
मिलान प्लग मॉडल:AMP282088-1
3.2 गैर-अनुशंसित कनेक्टर्स:
लीड तारों के साथ वाटर पंप के अनुप्रयोग के लिए, JUNQI इंटरनेशनल ग्राहक के अनुरोध के अनुसार कनेक्टर को बदल सकता है
प्रकार। या फिक्स्ड स्पीड (ऑन/ऑफ) के लिए 2 पिन कनेक्टर, फीडबैक के साथ 3 पिन कनेक्टर
फ़ंक्शन (या 3 पिन PWM संचार अनुप्रयोग), कृपया अपने अनुरोध विवरण के लिए हमसे संपर्क करें।
प्रदर्शन संकेतक:
4.1 प्रदर्शन वक्र:
4.2. शोर
शोर परीक्षण की स्थिति:
1. परीक्षण कक्ष का तापमान: 23℃,
2. पानी की गति: अधिकतम गति
3. प्रवाह दर: अधिकतम प्रवाह
परीक्षण परिणाम: ≤60dB(A), अधिकतम परीक्षण मान चुनें
शोर परीक्षण मापने की स्थिति नीचे दिए गए चित्र के रूप में है।
4.3 CAN संचार:
कृपया डिज़ाइन का चयन करते समय अनुशंसा समझौते का संचार करें और प्राप्त करें!4.4 PWM
संचार (अनुशंसित)
4.4.1 वाटर पंप कनेक्टर पिन पोर्ट परिभाषा (चित्र 3, चित्र 4)
1. विफलता होने पर बिजली की आपूर्ति को काटने के लिए वाटर पंप बिजली आपूर्ति सर्किट में एक फ्यूज जोड़ें।
2. वाटर पंप को आसपास के उपकरणों द्वारा ढका या अवरुद्ध होने और प्रभावित होने से बचें। स्थापना स्थान रखरखाव और प्रतिस्थापन संचालन के लिए सुविधाजनक है।
3. कार्य परिवेश का तापमान: -40℃--120℃, स्थापना के दौरान तीन-तत्व उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन के करीब आने से बचना चाहिए, कार्य वातावरण के तापमान को सुनिश्चित करें
4. वाटर पंप की स्थापना स्थिति को यथासंभव कम जल स्तर के करीब होना चाहिए, पंप के सेवा जीवन को बढ़ाने के लिए।
5. पानी की शुद्धता पर ध्यान दें, पंप के सेवा जीवन को कम करने के लिए जाम और इंपेलर-अवरुद्ध होने से बचें
6. कृपया वाटर पंप का उपयोग धूल भरे वातावरण से दूर करें, धूल सेवा जीवन को कम करने के लिए हानिकारक है
