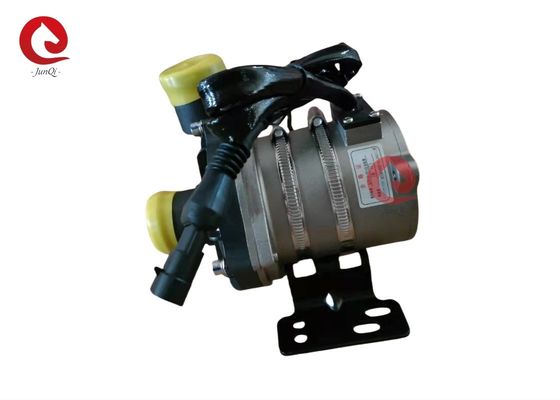

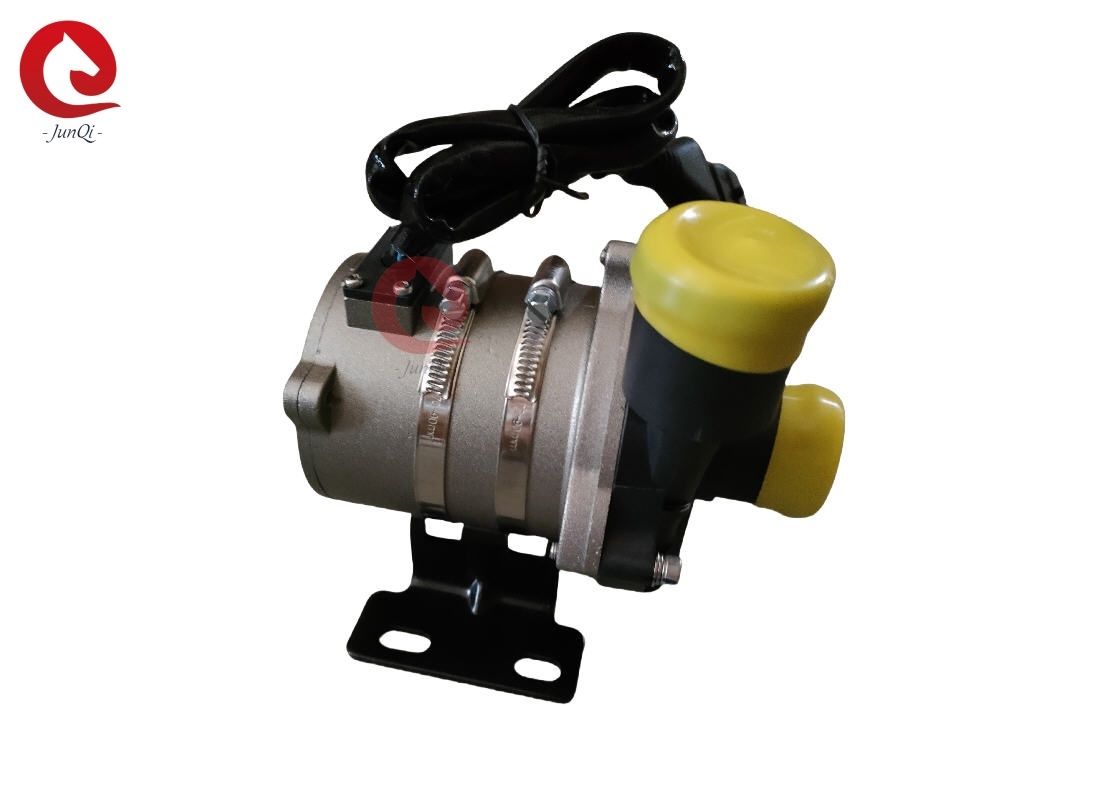

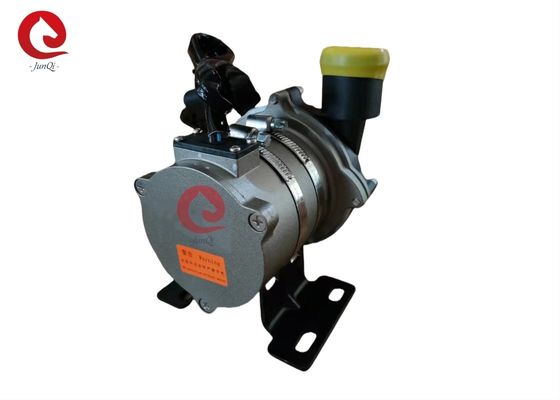

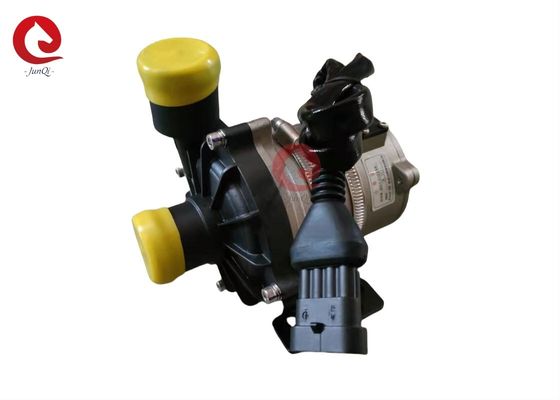

पीडब्लूएम कंट्रोल के साथ हाई फ्लो रेट ब्रशलेस डीसी मोटर वॉटर पंप 120L / M 12V

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	junqi
प्रमाणन:	IS9001, TS16949,CE
मॉडल संख्या:	JP200-1

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट
मूल्य:	Negotialbe
पैकेजिंग विवरण:	निर्यात के लिए उपयुक्त
प्रसव के समय:	आदेश के आधार पर,
भुगतान शर्तें:	टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता:	1000सेट/माह

संपर्क करें

विस्तृत उत्पाद विवरण

मॉडल:	जेपी200-1	सामग्री:	पीपीएस + जीएफ, स्टेनलेस
वोल्टेज:	12वी/24वीडीसी	शक्ति:	कम 300W
रेटेड प्रवाह दर:	50l/मिनट ~ 120L/मिनट	सिर:	2m ~ 12m (21kpa ~ 115kpa)
आवेदन:	हाइब्रिड बस, इलेक्ट्रिक वाहन, ई बस, बीसीआई
प्रमुखता देना:	120 एल / एम ब्रशलेस डीसी मोटर वॉटर पंप , 12 वी ब्रशलेस डीसी मोटर वॉटर पंप , पीडब्लूएम कंट्रोल ब्रशलेस वॉटर पंप

JP200-1 ब्रशलेस डीसी वाटर पंप

उच्च प्रवाह दर 50~120L/M, कम सिर 2~12M, पीडब्ल्यूएम नियंत्रण के साथ, 12V ब्रशलेस डीसी वाटर पंप सिटी बस के लिए आवेदन

आवेदनः

व्यापक रूप से हाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहन, ट्रेन, जहाज और अन्य हीटिंग और

शीतलन परिसंचरण प्रणाली।

विशेषताएं:

★सेंट्रीफ्यूगल पंप

★चुंबकीय बल संचरण

★उच्च दक्षता ब्रशलेस डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबी सेवा

जीवन।

★व्यापक परिचालन तापमान के साथ

★पीडब्ल्यूएम सिग्नल गति नियंत्रण (वैकल्पिक)

★डायग्नोस्टिक सिग्नल आउटपुट (वैकल्पिक)

★संचार मोड (वैकल्पिक)

★निरंतर प्रवाह नियंत्रण के साथ

★विपरित ध्रुवीयता संरक्षण

★शुष्क चलने की सुरक्षा

★ओवर वोल्टेज, ओवर करंट सुरक्षा

★अतिभार, अतितापमान संरक्षण

★बड़ा प्रवाह 50~120LPM

★कम सिर 2 ~ 12 मीटर

पीडब्लूएम कंट्रोल के साथ हाई फ्लो रेट ब्रशलेस डीसी मोटर वॉटर पंप 120L / M 12V 0

तकनीकी मापदंडों की तालिकाः

नहीं.		तकनीकी मापदंड
1	मध्यम तरल	50% ग्लाइकोल जलीय घोल ((प्राथमिकता से ऑर्गेनिक प्रकार चुनें, अनाज का आकार 0।35,ppm ₹0.1g/L)
2	अत्यधिक मध्यम तापमान	-40°C~120°C
3	सामान्य मध्यम तापमान	10°C~90°C
4	भंडारण तापमान	-50°C~90°C
5	अति	-40°C~105°C
6	प्रवाह दर सीमा	50L/मिनट~120L/मिनट
7	सिर की सीमा	2m~12m ((21kPa~115kPa)
8	नामित वोल्टेज	DC12V /DC24V
9	वोल्टेज रेंज	DC9~16V /DC18~32V
10	शक्ति	≤ 300W
11	संचार और नियंत्रण का प्रकार	CAN/PWM या ON/OFF
12	सुरक्षा स्तर	IP68
13	वजन	≤1.5 किलोग्राम ((ब्रेकेट के बिना)
14	शोर	≤60dB ((A)) (चित्र 5.2 देखें)
15	सेवा जीवन	>20000h
16	इनपुट/आउटपुट का ओडी	φ38
17	सीसा तार प्रकार	पंप शरीर या कनेक्टर के साथ नेतृत्व तारों के साथ एकीकृत
18	सुरक्षा कार्य	ओवर करंट प्रोटेक्शन, ओवर/लो वोल्टेज प्रोटेक्शन, ओवर टेम्परेचर प्रोटेक्शन, लॉक-रोटर प्रोटेक्शन, ड्राई-रनिंग प्रोटेक्शन, रिवर्स पोलरिटी प्रोटेक्शन

2मैकेनिकल स्थापना

2.1 पंप को ऊर्ध्वाधर या क्षैतिज रूप से स्थापित किया जा सकता है (चित्र 1 देखें)

लंबवत रूप से, आउटलेट पोर्ट ऊपर की ओर होना चाहिए।

2.2 शुष्कता से बचने के लिए (इंपेलर में हवा फंस जाती है),पानी पंप के आउटलेट पोर्ट को

ऊर्ध्वाधर या रोलर के ऊपरी भाग में होना चाहिए (चित्र 1 देखें)

2.3 कनेक्टेड पाइप को ऊर्ध्वाधर स्थापित किया जाना चाहिए (या 20 सेमी में कोहनी नहीं) ताकि हवा

आसानी से डिस्चार्ज किया जाता है, आउटलेट पाइप का उपयोग 90 डिग्री कोहनी से कम नहीं किया जाना चाहिए (चित्र 2 देखें) ।

2.4 तरल के रूप में समुद्र के पानी या बड़े अनाज अशुद्धता तरल के साथ अन्य भारी प्रदूषण का उपयोग नहीं कर सकते

मध्यम.

विद्युत इंटरफेस:

3.1पीडब्ल्यूएम/सीएएन संचार कनेक्टर और पिन पोर्ट का वर्णनः

निर्माण:टीई कनेक्टिविटी(सिफारिश करना)

कनेक्टर मॉडल:AMP282106-1

मेल खाने वाला प्लग मॉडल:AMP282088-1

3.2 गैर-अनुशंसित कनेक्टर:

सीसा के तारों के साथ पानी पंप के आवेदन के लिए, JUNQI इंटरनेशनल कनेक्टर की जगह कर सकते हैं

ग्राहक के अनुरोध के रूप में प्रकार. या 2pin कनेक्टर निश्चित गति के लिए (पर / बंद), प्रतिक्रिया के साथ 3pin कनेक्टर

कार्य (या 3 पिन पीडब्ल्यूएम संचार अनुप्रयोग), कृपया अपने अनुरोध विवरण के लिए हमसे संपर्क करें।

प्रदर्शन संकेतक:

4.1 प्रदर्शन वक्र:

पीडब्लूएम कंट्रोल के साथ हाई फ्लो रेट ब्रशलेस डीसी मोटर वॉटर पंप 120L / M 12V 3

4.2शोर

शोर परीक्षण की स्थितिः

1परीक्षण कक्ष का तापमानः 23°C,

2जल गतिः अधिकतम गति

3प्रवाह दर: अधिकतम प्रवाह

परीक्षण परिणामः ≤60dB(A),अधिकतम परीक्षण मूल्य चुनें

शोर परीक्षण माप स्थिति नीचे चित्र के रूप में।

4.3 CAN संचार:

कृपया डिजाइन का चयन करते समय सूचित करें और अनुशंसा समझौता प्राप्त करें!4.4 पीडब्ल्यूएम

संचार (अनुशंसा)

4.4.1 पानी पंप कनेक्टर पिन पोर्ट परिभाषा ((चित्र 3, चित्र 4)

ध्यान दें:

1. कृपया विफलता की उपस्थिति पर बिजली की आपूर्ति को काटने के लिए पानी पंप बिजली आपूर्ति सर्किट में एक फ्यूज जोड़ें.

2. पानी पंप कवर या अवरुद्ध है और आसपास के उपकरणों हीटिंग से प्रभावित होने से बचें. स्थापना अंतरिक्ष रखरखाव और प्रतिस्थापन संचालन के लिए सुविधाजनक है.

3परिवेश का कार्य तापमानः-40°C--120°C, स्थापना के दौरान तीन-घटक उत्प्रेरक, गैस डिस्चार्ज पाइप प्रणाली और इंजन के निकट होने से बचने का प्रयास करना चाहिए,कार्य वातावरण का तापमान सुनिश्चित करना

4पानी के पंप की स्थापना की स्थिति कम पानी के स्तर के जितना संभव हो उतना करीब होना चाहिए, पंप के सेवा जीवन को बढ़ाने के लिए।

5. पानी की शुद्धता पर ध्यान दें, जाम से बचें और पंप के सेवा जीवन को कम करने के लिए इम्पेलर-अवरुद्ध

6.कृपया धूल भरे वातावरण से दूर पंप का उपयोग करें, धूल सेवा जीवन को कम करने के लिए हानिकारक है

यांत्रिक आयाम:
