ग्राहकों के लिए मूल्य बनाने के लिए। ईमानदारी और जीत-जीत।
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | JUNQI |
| प्रमाणन: | CE,ROHS, UL |
| मॉडल संख्या: | BLSD11016ADC-2Q-HV |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | पीई बैग + गत्ते का डिब्बा |
| प्रसव के समय: | 5-10 दिन |
| भुगतान शर्तें: | टी / टी, एल / सी, Paypal |
| आपूर्ति की क्षमता: | 1000sets / दिन |
| उत्पाद का नाम: | ब्रशलेस डीसी मोटर चालक | कार्यरत वोल्टेज: | 110VAC (60 ~ 195VDC) |
|---|---|---|---|
| मौजूदा शिखर: | 8ए/16ए/24ए | वर्तमान जारी रखें: | 4ए/8ए/12ए |
| निर्गमन शक्ति: | 600W/1200W/1800W | संदर्भ इनपुट: | 0 ~ 10V / PWM / आवृत्ति |
| प्रमुखता देना: | 195VDC BLDC स्पीड ड्राइवर,हाई वोल्टेज BLDC स्पीड ड्राइवर,ब्रशलेस DC मोटर ड्राइवर 1.2KW |
||
विशेषताएं:
1. भूतल-माउंट प्रौद्योगिकी, छोटे आकार, उच्च वर्तमान
2. 2-चतुर्भुज पीआई अच्छी रैखिकता के साथ गति या धारा का क्लोज-लूप नियंत्रण।
3. विभिन्न मोटर्स के लिए परिवर्तनीय पैरामीटर सेटिंग्स।
4. स्पीड पल्स (पीजी), अलार्म के सुरक्षित रिवर्स, सेफ स्टार्ट, इनेबल, ब्रेक, स्पीड रेफरेंस और आउटपुट फंक्शंस के कंट्रोल फंक्शन।शॉर्ट सर्किट और अधिक तापमान संरक्षण।एसी या डीसी आपूर्ति का उपयोग वोल्टेज की विस्तृत श्रृंखला में किया जा सकता है।
5. तीन प्रकार के संदर्भ इनपुट: एनालॉग वोल्टेज, पीडब्लूएम, आवृत्ति।
6. हॉल सेंसर के साथ 3-चरण बीएलडीसी मोटर्स के लिए उपयुक्त।
7. औद्योगिक ग्रेड चिप्स, ऑप्टिकल आइसोलेशन पोर्ट का उपयोग।
मॉडल और विशिष्टता:
एस सीरीज 2-क्वाड्रेंट बीएलडीसी मोटर स्पीड ड्राइवर:
| आदर्श |
वोल्टेज
|
मैं चोटी (ए) |
मैंने जारी रखा (ए) |
पीओ (डब्ल्यू) |
संदर्भ इनपुट |
आकार (मिमी) |
| BLSD11001AC-2Q-HV |
110VAC |
1 | 0.5 | 75 |
पीडब्लूएम
|
W81.5,L127,H39 |
| BLSD22001AC-2Q-HV | 220VAC | 1 | 0.5 | १५५ | W81.5,L127,H39 | |
| BLSD11008ADC-2Q-HV |
110VAC या (६० ~ १९५वीडीसी) |
8 | 4 | 600 |
0 ~ 10 वी / पीडब्लूएम/ आवृत्ति |
W142,L254,H49 |
| BLSD11016ADC-2Q-HV | 16 | 8 | १२०० | W142,L254,H49 | ||
| BLSD11024ADC-2Q-HV | 24 | 12 | 1800 | W142,L254,H68 | ||
| BLSD22008ADC-2Q-HV |
220VAC या (६० ~ ३८५ वीडीसी) |
8 | 4 | १२०० |
0 ~ 10 वी / पीडब्लूएम/ आवृत्ति |
W142,L254,H49 |
| BLSD22016ADC-2Q-HV | 16 | 8 | २४०० | W142,L254,H68 | ||
| BLSD22024ADC-2Q-HV | 24 | 12 | 3700 | W142,L254,H68 |
ड्राइवर नंबरिंग जानकारी:
BLSD 220 16 ADC -2Q-HV-T
BLSD: BLDC स्पीड ड्राइवर
24: रेटेड वोल्टेज (वीएसी)
35: पीक करंट लिमिट (ए)
एडीसी: एसी या डीसी बिजली की आपूर्ति
2Q: 2-क्वाड्रेंट ड्राइविंग मोड
एचवी: एचवी श्रृंखला (उच्च वोल्टेज)
टी = -40 ~ + 65 ℃ टा, बिना लेबल वाला = -10 ~ + 45 ℃ टा
सूचना:
1. चालक के शिखर वर्तमान का चयन करें: आईपी (ए)मैं2*आईआर(ए) याआईपी (ए)4* पोम/(1.414 * वीपी), इरम = मोटर का रेटेड करंट (ए) पोम = मोटर की रेटेड आउटपुट पावर (डब्ल्यू), वीपी = ड्राइवर की एसी आपूर्ति वोल्टेज (वीआरएमएस)
2. ड्राइविंग चतुर्थांश: ड्राइवरों का उपयोग केवल I और III चतुर्थांश में किया जाता है।
3.लीड से हस्तक्षेप: जब लंबाई 3 मीटर से अधिक हो तो वाइंडिंग लीड में स्विच किए गए करंट से हॉल सिग्नलों को परेशान किया जा सकता है।उन्हें आपस में न जोड़ें।परिरक्षित लीड का उपयोग करना बेहतर है।
4. मोटर अपमान: हॉल सेंसर से विंडिंग/हॉल सेंसर से मोटर सीएसई/विंडिंग्स से मोटर केस
इन्सुलेशन प्रतिरोध＞100MOhm@1500VDC
ढांकता हुआ ताकत＜1mA@1200VAC/50-60Hz/1 मिनट
5. सुरक्षा:ड्राइवर पर लेबल किया गया पीई टर्मिनल आपूर्ति प्रणाली के सुरक्षा अर्थ पॉइंट से जुड़ा होना चाहिए।
विशिष्ट कनेक्शन:
यांत्रिक आकार:
BLSD11016ADC-2Q-HV
चेतावनी: पीई बिंदु आपूर्ति प्रणाली की सुरक्षात्मक धरती से जुड़ा होना चाहिए !!!!

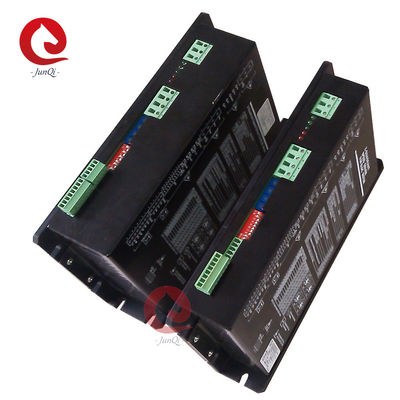

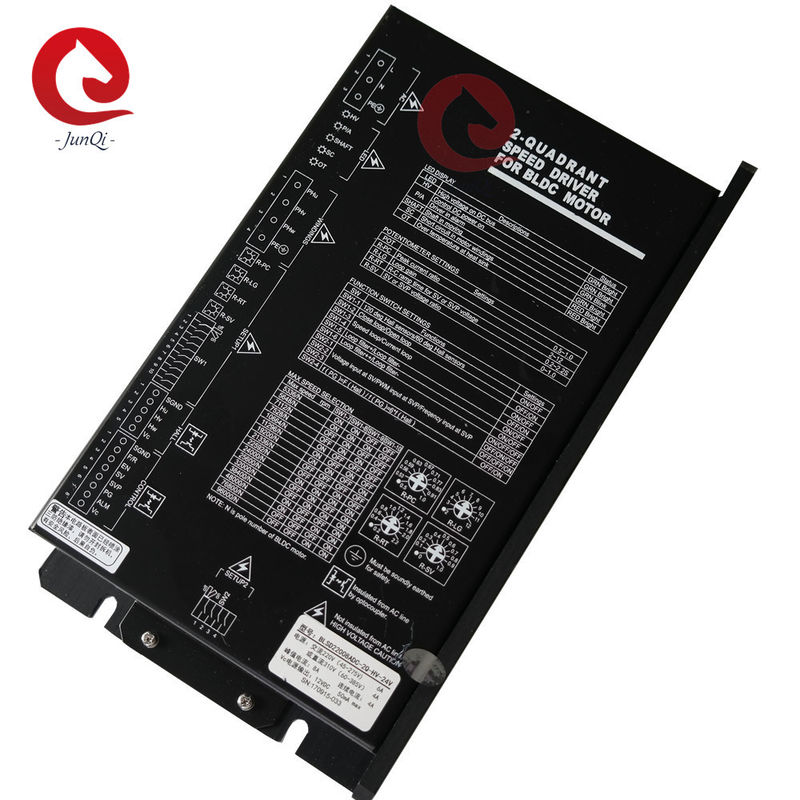

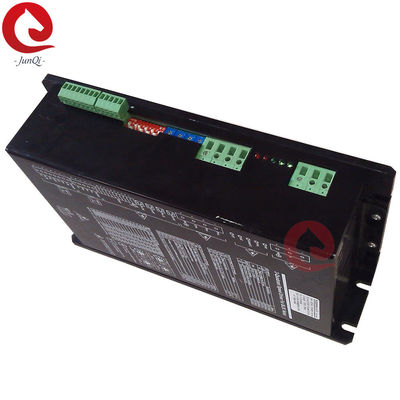

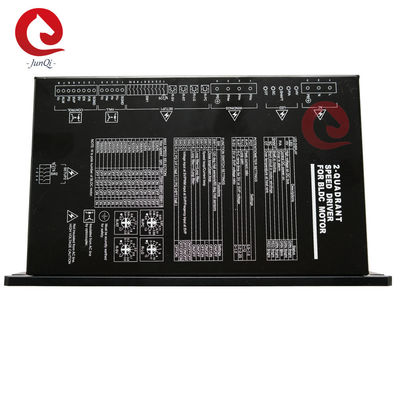

चित्र विवरण:
