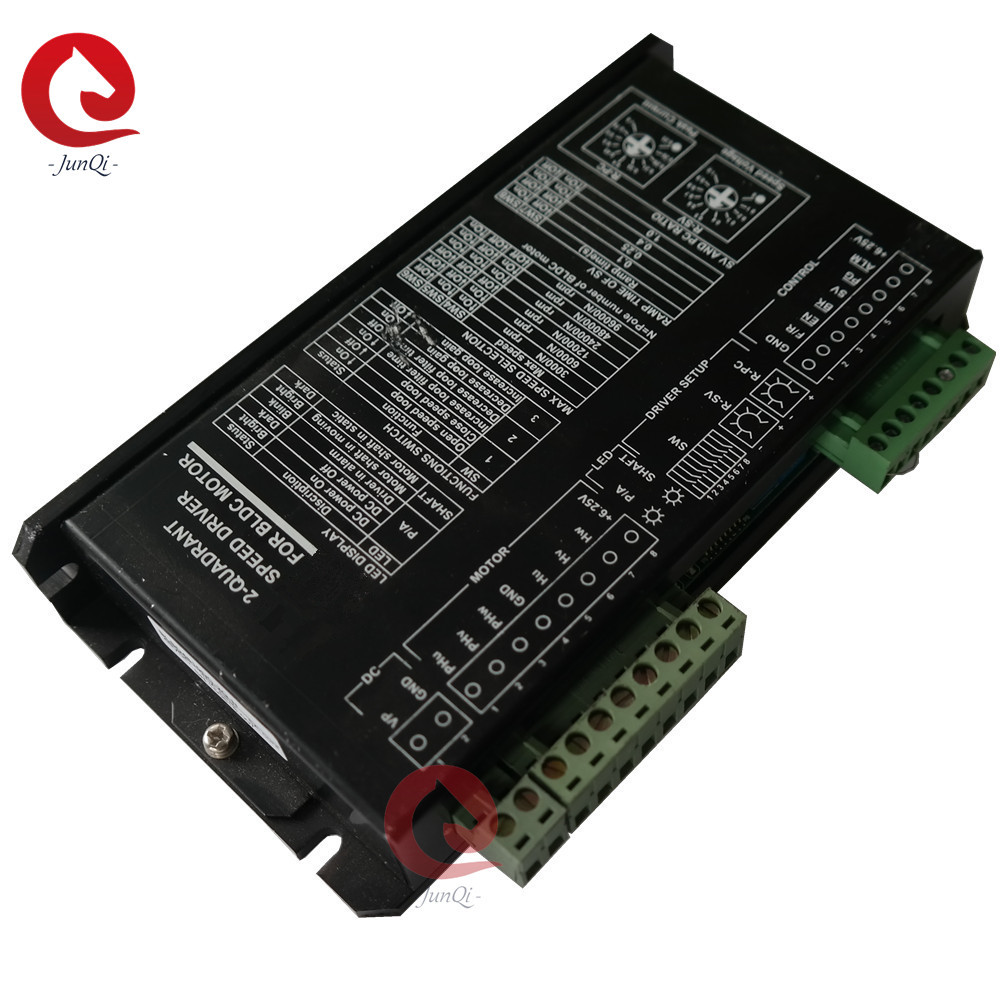

PI बंद लूप नियंत्रण BLDC मोटर चालक 12VDC 15A 180W

PI बंद लूप नियंत्रण BLDC मोटर चालक 12VDC 15A 180W

  • PI बंद लूप नियंत्रण BLDC मोटर चालक 12VDC 15A 180W
  • PI बंद लूप नियंत्रण BLDC मोटर चालक 12VDC 15A 180W
  • PI बंद लूप नियंत्रण BLDC मोटर चालक 12VDC 15A 180W
  • PI बंद लूप नियंत्रण BLDC मोटर चालक 12VDC 15A 180W
PI बंद लूप नियंत्रण BLDC मोटर चालक 12VDC 15A 180W
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JUNQI
प्रमाणन: CE,ROHS, UL
मॉडल संख्या: BLSD1230DC-2Q-N
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: Negotiable
पैकेजिंग विवरण: पीई बैग + गत्ते का डिब्बा
प्रसव के समय: 5-10 दिन
भुगतान शर्तें: टी / टी, एल / सी, Paypal
आपूर्ति की क्षमता: 1000sets / दिन
संपर्क करें
विस्तृत उत्पाद विवरण
उत्पाद का नाम: ब्रशलेस डीसी मोटर चालक कार्यरत वोल्टेज: 12 वीडीसी (9 ~ 15 वीडीसी)
मौजूदा शिखर: 30ए/20ए/15ए/10ए/5ए वर्तमान जारी रखें: 15ए/10ए/7.5ए/5ए/2.5ए
निर्गमन शक्ति: 180W/120W/90W/60W/30W संदर्भ इनपुट: 0 ~ 5V / PWM / आवृत्ति
हाई लाइट:

पीआई नियंत्रण बीएलडीसी मोटर चालक

,

15 ए बीएलडीसी मोटर चालक

,

यूएल ब्रशलेस डीसी मोटर चालक



Junqi 12VDC 15A 180W PI क्लोज-लूप कंट्रोल BLDC मोटर ड्राइवर









विशेषताएं:



1. भूतल-माउंट प्रौद्योगिकी, छोटे आकार, उच्च वर्तमान

2. 2-चतुर्भुज पीआई अच्छी रैखिकता के साथ गति या धारा का क्लोज-लूप नियंत्रण।

3. विभिन्न मोटर्स के लिए परिवर्तनीय पैरामीटर सेटिंग्स।

4. एफ/आर के नियंत्रण कार्य, गति पल्स (पीजी), अलार्म के सक्षम, ब्रेक, गति संदर्भ और आउटपुट फ़ंक्शन।तापमान संरक्षण से अधिक।

5. तीन प्रकार के संदर्भ इनपुट: एनालॉग वोल्टेज, पीडब्लूएम, आवृत्ति।

6. हॉल सेंसर के साथ 3-चरण बीएलडीसी मोटर्स के लिए उपयुक्त।

7. औद्योगिक ग्रेड चिप्स का उपयोग।



मॉडल और विशिष्टता:

आदर्श

वोल्टेज

(वीडीसी)

मैं चोटी

(ए)

मैंने जारी रखा

(ए)

पीओ

(डब्ल्यू)

संदर्भ

इनपुट

आकार

(मिमी)

BLSD1205DC-2Q-N

12

(9-15)

5 2.5 30

0 ~ 5 वी /

पीडब्लूएम/

आवृत्ति

W82.5,

एल१६२,

एच29

BLSD1210DC-2Q-N 10 5 60
BLSD1215DC-2Q-N 15 7.5 90
BLSD1220DC-2Q-N 20 10 १२०
BLSD1230DC-2Q-N 30 15 180
BLSD2405DC-2Q-N

24

(17 ~ 32)

5 2.5 60

0 ~ 5 वी /

पीडब्लूएम/

आवृत्ति

W82.5,

एल१६२,

एच29

BLSD2410DC-2Q-N 10 5 १२०
BLSD2415DC-2Q-N 15 7.5 180
BLSD2420DC-2Q-N 20 10 240
BLSD2430DC-2Q-N 30 15 360
BLSD3605DC-2Q-N

36

(27 ~ 45)

5 2.5 90

0 ~ 5 वी /

पीडब्लूएम/

आवृत्ति

W82.5,

एल१६२,

एच29

BLSD3610DC-2Q-N 10 5 180
BLSD3615DC-2Q-N 15 7.5 270
BLSD3620DC-2Q-N 20 10 360
BLSD3630DC-2Q-N 30 15 540
BLSD4805DC-2Q-N

48

(३७~५६)

5 2.5 १२०

0 ~ 5 वी /

पीडब्लूएम/

आवृत्ति

W82.5,

एल१६२,

एच29

BLSD4810DC-2Q-N 10 5 240
BLSD4815DC-2Q-N 15 7.5 360
BLSD4820DC-2Q-N 20 10 480
BLSD4830DC-2Q-N 30 15 720





ड्राइवर नंबरिंग जानकारी:



BLSD 24 35 WDC -2Q-HT P



BLSD: BLDC स्पीड ड्राइवर

24: रेटेड वोल्टेज (वीडीसी)

35: पीक करंट लिमिट (ए)

डीसी = सामान्य डीसी वोल्टेज, एलडीसी = अल्ट्रा लो डीसी वोल्टेज, डब्ल्यूडीसी = अल्ट्रा वाइड डीसी वोल्टेज

2Q: 2-क्वाड्रेंट ड्राइविंग मोड

एच: एच श्रृंखला (उच्च वर्तमान और परिवर्तनीय पैरामीटर)

टी = -40 ~ + 65 ℃ टा, बिना लेबल वाला = -10 ~ + 45 ℃ टा

एसवी पर पी = 0 ~ 3 किलोहर्ट्ज़ पल्स इनपुट, एसवी पर अनलेबल = 0 ~ 5 वी



सूचना:



1. चालक के शिखर वर्तमान का चयन करें: यदि मोटर की रेटेड धारा आईआर प्रस्तुत की जाती है, तो आईपी (ए)मैं2 * आईआर (ए)

                                                  यदि मोटर पीआर (डब्ल्यू) की रेटेड आउटपुट पावर प्रस्तुत की जाती है, तो आईपी (ए)≧4 * पीआर / वीआर।वीआर (वी) मोटर का रेटेड वोल्टेज है

2. ड्राइविंग चतुर्थांश: ड्राइवरों का उपयोग केवल I और III चतुर्थांश में किया जाता है।

3. आवृत्ति इनपुट: एसवी पोर्ट पर आवृत्ति नियंत्रण (0-3 किलोहर्ट्ज़ / टीटीएल) के लिए एफवी ट्रांसफर मॉड्यूल को ड्राइवर में जोड़ा जा सकता है

4. ब्रेक ऑपरेशन:जब बीके पोर्ट को निम्न स्तर पर स्विच किया जाता है, तो मोटर नीचे के एमओएसएफईटी के माध्यम से घुमावों को छोटा करके जल्दी से चलना बंद कर देगा।ब्रेक लगाने पर मोटर की गति सेफ-ब्रेक-स्पीड एनएस से अधिक नहीं होनी चाहिए (कनेक्शन आरेख देखें)।

5. लीड से हस्तक्षेप: 50 मिमी से अधिक की लंबाई होने पर वाइंडिंग लीड में स्विच किए गए करंट से हॉल सिग्नल को परेशान किया जा सकता है।उन्हें आपस में न जोड़ें।परिरक्षित लीड का उपयोग करना बेहतर है।

6. मोटर अपमान: हॉल सेंसर से विंडिंग/हॉल सेंसर से मोटर सीएसई/विंडिंग्स से मोटर केस

इन्सुलेशन प्रतिरोध>100MOhm@500VDC

ढांकता हुआ ताकत<1mA@500VAC/50-60Hz/1 मिनट





विशिष्ट कनेक्शन:

PI बंद लूप नियंत्रण BLDC मोटर चालक 12VDC 15A 180W 0





यांत्रिक आकार:

PI बंद लूप नियंत्रण BLDC मोटर चालक 12VDC 15A 180W 1



चित्र विवरण:



PI बंद लूप नियंत्रण BLDC मोटर चालक 12VDC 15A 180W 2PI बंद लूप नियंत्रण BLDC मोटर चालक 12VDC 15A 180W 3
