न्यू एनर्जी इलेक्ट्रिक व्हीकल वाटर पंप अल्ट्रा लो नॉइज़ टर्बोचार्जर कूलिंग 24V

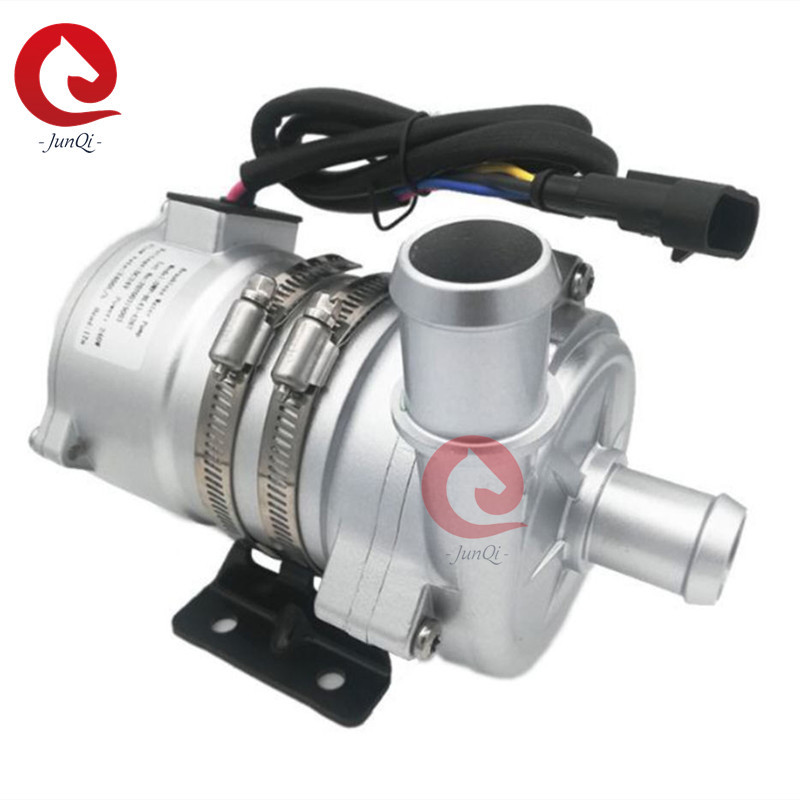

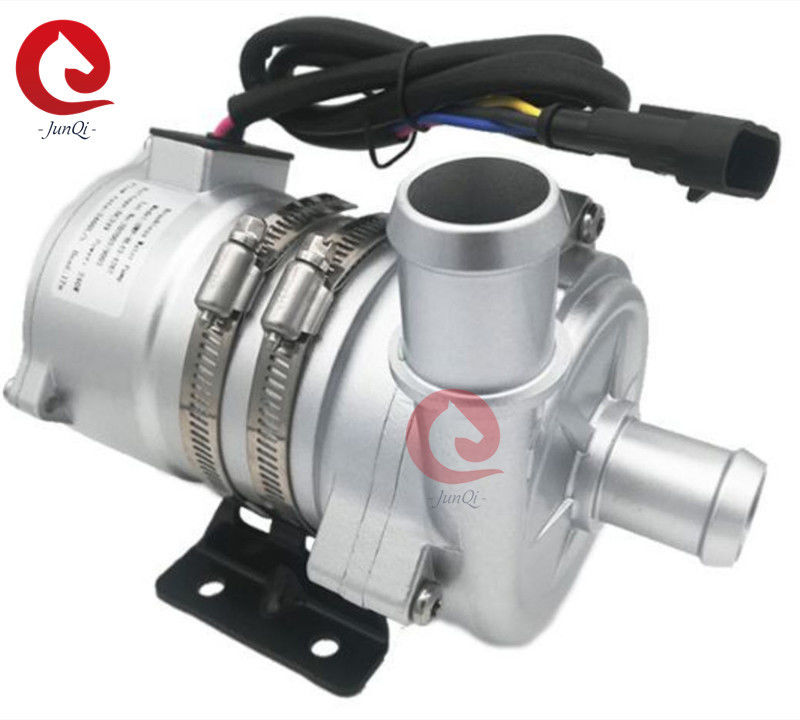

JUNQI 24VDC नई ऊर्जा इलेक्ट्रॉनिक वाहन वाटर पंप अल्ट्रा लो नॉइज़ टर्बोचार्जर कूलिंग JP-BL43-426T


विशेषताएँ
◆केन्द्राभिमुख पंप
◆चुंबकीय बल संचरण
◆उच्च दक्षता वाला ब्रशलेस डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबा सेवा जीवन।

◆विस्तृत तापमान सीमा के साथ
◆स्थिर प्रवाह नियंत्रण के साथ
◆विपरीत ध्रुवता सुरक्षा
◆सूखा चलने से सुरक्षा
◆ओवर वोल्टेज, ओवर करंट सुरक्षा
◆ओवरलोड, ओवर तापमान सुरक्षा

■ विद्युत पैरामीटर



स्थापना निर्देश
JP-BL43-426T श्रृंखला पंप केन्द्राभिमुख पंप हैं जिन्हें पहले से भरने की आवश्यकता होती है,
यह सुनिश्चित करने के लिए कि सिस्टम में पंप सबसे निचले स्थान पर स्थापित है, प्ररित करनेवाला हमेशा
तरल में डूबा हुआ है, या बिजली चालू करने से पहले पंप को पहले से भरें।
1: पंप को सूखा नहीं चलाना चाहिए, भले ही यह 15 मिनट तक सूखा चल सकता है (15
मिनट सूखा चलने के बाद, यह स्वचालित रूप से बंद हो जाएगा), सूखा चलने से शोर होगा, साथ ही
शाफ्ट और शाफ्ट स्लीव में घर्षण भी बढ़ेगा।
2: पंप इनलेट को जोड़ने वाले अनुशंसित व्यास पाइप का उपयोग करें, यदि आप एक छोटे व्यास का उपयोग करते हैं
नली पंप इनलेट, पंप में नकारात्मक दबाव के कारण, बाहर की हवा पाइपलाइन के माध्यम से पंप में प्रवेश करना आसान है, यह
पंप के प्रदर्शन में गिरावट लाएगा, और हवा के बुलबुले भी पंप को नुकसान पहुंचाएंगे।
3: पंप इनलेट दिशा से देखने पर, प्ररित करनेवाला दक्षिणावर्त घूमता है (आउटलेट पोर्ट पर तीर देखें)।
4: पंप को लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है (चित्र 1 देखें) जब लंबवत स्थापित किया जाता है,
आउटलेट पोर्ट ऊपर की ओर होना चाहिए।
5: सूखे चलने (प्ररित करनेवाला में हवा फंसने) से बचने के लिए, वाटर पंप आउटलेट पोर्ट को
लंबवत या प्ररित करनेवाला के ऊपरी भाग में होना चाहिए। (चित्र 1 देखें)
6: कनेक्टेड पाइप को लंबवत रूप से स्थापित किया जाना चाहिए (या 20 सेमी में कोई कोहनी नहीं) ताकि हवा
आसानी से निकल जाए, आउटलेट पाइप का उपयोग 90 डिग्री से कम कोहनी के साथ नहीं किया जाना चाहिए (चित्र 2 देखें)।
7: समुद्री जल या अन्य भारी प्रदूषण वाले बड़े अनाज अशुद्धता तरल को तरल के रूप में उपयोग नहीं किया जा सकता है
माध्यम
■
तापमान पैरामीटर

1. मध्यम तरल तापमान: -40℃ से +85℃ (-40°F से + 185°F)2. कार्यशील परिवेश तापमान: -40℃ से +85℃ (-40°F से +185°F)
3. भंडारण तापमान: -40℃ से +70℃ (-40°F से +158°F)
(100 ℃ तक, लेकिन यह सेवा जीवन को छोटा कर देगा)
■
सिस्टम का दबाव
रेटेड 24V वाटर पंप, काम करने योग्य रेंज 18V - 32Vरेटेड वोल्टेज और 36℃(86°F) परिवेश के आधार पर सेवा जीवन 20,000 घंटे से अधिक है
तापमान।
■
वोल्टेज रेंज
रेटेड 24V वाटर पंप, काम करने योग्य रेंज 18V - 32Vहालांकि मोटर का उपयोग व्यापक वोल्टेज और तापमान रेंज में किया जा सकता है, लेकिन अत्यधिक या बहुत
कम वोल्टेज और तापमान मोटर के सेवा जीवन को प्रभावित करेगा, पंप को
थर्मल विकिरण परिवेश में उजागर नहीं किया जा सकता है।
मध्यम तरल: तरल मिश्रण (60% से कम ग्लाइकोल के साथ पानी)
कनेक्टर मॉडल और संबंधित विद्युत गुण (चित्र 3 देखें):
PWM नियंत्रण चार्ट:

सावधानियां

1. कार्यशील परिवेश तापमान:-40℃--120℃, स्थापना के दौरान तीन-तत्व उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन के करीब आने से बचना चाहिए, कार्यशील परिवेश तापमान सुनिश्चित करें।

2. वाटर पंप की स्थापना स्थिति को कम जल स्तर के जितना संभव हो उतना करीब होना चाहिए, पंप के सेवा जीवन को बढ़ाने के लिए।
3. कृपया पंप का उपयोग धूल भरे वातावरण से दूर करें, धूल सेवा जीवन को कम करने के लिए हानिकारक है
4. पानी की शुद्धता पर ध्यान दें, पंप के सेवा जीवन को कम करने के लिए जाम और प्ररित करनेवाला-अवरुद्ध होने से बचें
■ प्रदर्शन पैरामीटर
बाहरी आयाम
अनुप्रयोग:

हाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहन, ट्रेन, जहाज और अन्य हीटिंग और में व्यापक रूप से उपयोग किया जाता है


शीतलन परिसंचरण प्रणाली।
