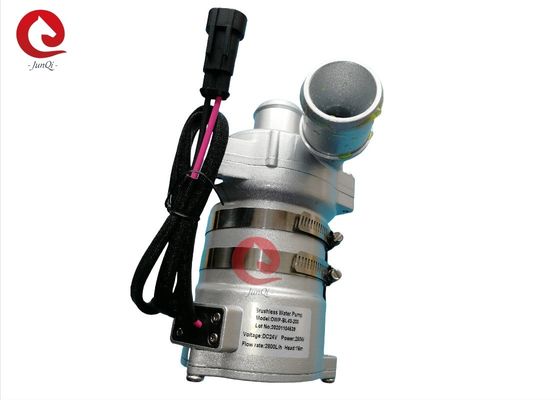

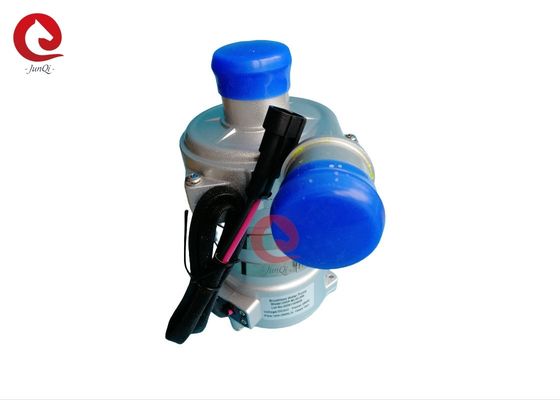

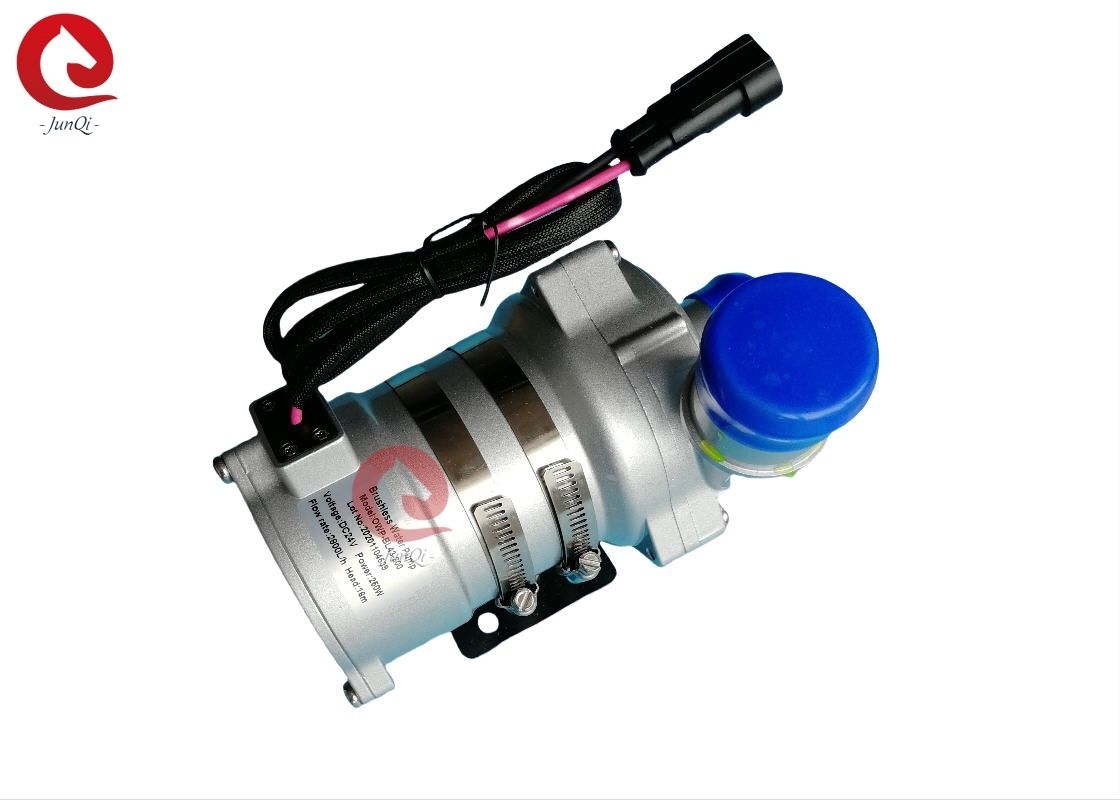

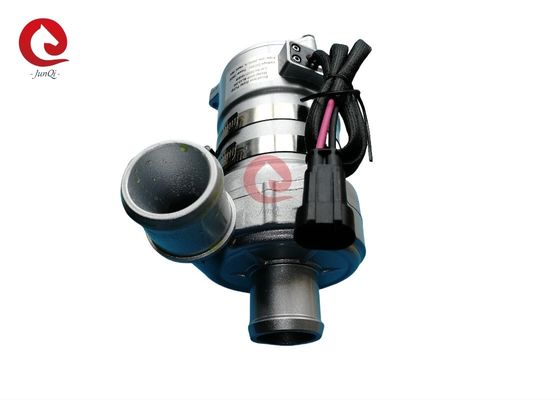

संयुक्त शहर बस कूलिंग वाटर पंप 24V 250W JP-BL43-200 इलेक्ट्रिक वाटर पंप 2800LPH प्रवाह 16m हेड

संयुक्त सिटी बस कूलिंग वाटर पंप 24V 250W OWP-BL43-200 इलेक्ट्रिक वाटर पंप

■ अनुप्रयोग
हाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहन, ट्रेन, जहाज और अन्य हीटिंग और कूलिंग सर्कुलेशन सिस्टम में व्यापक रूप से उपयोग किया जाता है।

■ विशेषताएं
◆ सेंट्रीफ्यूगल पंप
◆ चुंबकीय बल संचरण
◆ उच्च दक्षता वाला ब्रशलेस डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबी सेवा जीवन।
◆ विस्तृत ऑपरेटिंग तापमान के साथ
◆ PWM सिग्नल स्पीड कंट्रोलिंग
◆ डायग्नोस्टिक सिग्नल आउटपुट
◆ निरंतर प्रवाह नियंत्रण के साथ
◆ रिवर्स ध्रुवता सुरक्षा
◆ ड्राई रनिंग सुरक्षा
◆ ओवर वोल्टेज, ओवर करंट सुरक्षा
◆ ओवरलोड, ओवर तापमान सुरक्षा

■ तकनीकी विवरण (तरल के संपर्क में आने वाले संबंधित भाग)
पंप हेड हाउसिंग: डाई कास्टिंग एल्यूमीनियम मिश्र धातु
इम्पेलर: पीपीएस+जीएफ
शील्ड कैविटी: पीपीएस+जीएफ
शाफ्ट स्लीव: कार्बोरंडम कंपोजिट सामग्री
शाफ्ट: स्टेनलेस स्टील (3CR14) शाफ्ट
मैग्नेट हाउसिंग: पीपीएस प्लास्टिक कैप्सुलेशन
सील रिंग: ईपीडीएम
ईएमसी: ग्रेड 3
शोर: ≤61dB

■ ड्राइविंग डिवाइस (मोटर सहित)
ड्राइविंग रोटर: पीपीएस प्लास्टिक कैप्सुलेटेड मैग्नेट
स्क्रू और नट: एसयूएस 304 स्टेनलेस स्टील
ड्राइविंग मोटर: ब्रशलेस डीसी मोटर
मोटर वायर फ्रेम: पीपीए जीएफ
पंप हाउसिंग: सैंडब्लास्टिंग और एनोडाइजिंग + पीई पाउडर कोटिंग के साथ डाई-कास्टिंग एल्यूमीनियम केस।

ब्रैकेट: स्टील
ब्रैकेट हुप: यूएस 304 स्टेनलेस स्टील
IP68 रेटिंग (en60529) के आधार पर वाटरप्रूफ
कनेक्टर मॉडल: AMP282106-1 (मिलान प्लग AMP282088-1)
नोजल व्यास: 38 मिमी (1.5 इंच)



■ माउंटिंग निर्देश
जेपी-बीएल43-200 श्रृंखला पंप सेंट्रीफ्यूगल पंप हैं जिन्हें पहले से भरने की आवश्यकता होती है,
पंप को सिस्टम के सबसे निचले स्थान पर स्थापित किया गया है ताकि यह सुनिश्चित किया जा सके कि इम्पेलर हमेशा तरल में डूबा रहे, या बिजली चालू करने से पहले पंप को पहले से भर दें।

1: पंप को ड्राई-रनिंग नहीं होना चाहिए, भले ही यह 15 मिनट तक ड्राई-रनिंग कर सकता है (15 मिनट ड्राई-रनिंग के बाद, यह स्वचालित रूप से बंद हो जाएगा), ड्राई रनिंग शोर करेगा, साथ ही शाफ्ट और शाफ्ट स्लीव में घर्षण भी बढ़ेगा।

2: पंप इनलेट को जोड़ने वाले अनुशंसित व्यास पाइप का उपयोग करें, यदि आप एक छोटे व्यास की नली पंप इनलेट का उपयोग करते हैं, तो पंप में नकारात्मक दबाव के कारण, बाहर की हवा पाइपलाइन के माध्यम से पंप में प्रवेश करना आसान होता है, यह पंप के प्रदर्शन को कम कर देगा, और हवा के बुलबुले भी पंप को नुकसान पहुंचाते हैं।

3: पंप इनलेट दिशा से देखने पर, इम्पेलर दक्षिणावर्त घूमता है (आउटलेट पोर्ट पर तीर देखें)।

4: पंप को लंबवत या क्षैतिज रूप से लगाया जा सकता है (चित्र 1 देखें) जब लंबवत रूप से स्थापित किया जाता है, तो आउटलेट पोर्ट ऊपर की ओर होना चाहिए।

5: ड्राई-रनिंग (इम्पेलर में हवा फंसने) से बचने के लिए, वाटर पंप आउटलेट पोर्ट को लंबवत या इम्पेलर के ऊपरी भाग में होना चाहिए। (चित्र 1 देखें)

6: कनेक्टेड पाइप को लंबवत रूप से लगाया जाना चाहिए (या 20 सेमी में कोई कोहनी नहीं) ताकि हवा आसानी से निकल जाए, आउटलेट पाइप का उपयोग 90 डिग्री से कम कोहनी के लिए नहीं किया जाना चाहिए (चित्र 2 देखें)।

7: समुद्री जल या अन्य भारी प्रदूषण वाले बड़े अनाज अशुद्धता तरल को तरल माध्यम के रूप में उपयोग नहीं कर सकते।




■ तापमान पैरामीटर
माध्यम तरल तापमान: -40℃ से +85℃ (-40°F से + 185°F)
कार्यकारी परिवेश तापमान: -40℃ से +120℃ (-40°F से +248°F)
भंडारण तापमान: -40℃ से +70℃ (-40°F से +158°F)
(100 ℃ तक, लेकिन यह सेवा जीवन को छोटा कर देगा)
■ सिस्टम दबाव
-0.2 से 2.5 बार (100℃ (212°F)।
रेटेड वोल्टेज और 36℃(86°F) परिवेश तापमान के आधार पर सेवा जीवन 20,000 घंटे से अधिक है।
■ वोल्टेज रेंज
रेटेड 24V वाटर पंप, काम करने योग्य रेंज 18V - 32V
हालांकि मोटर का उपयोग वोल्टेज और तापमान की एक विस्तृत श्रृंखला में किया जा सकता है, लेकिन अत्यधिक या बहुत कम वोल्टेज और तापमान मोटर के सेवा जीवन को प्रभावित करेगा, पंप को थर्मल विकिरण परिवेश में उजागर नहीं किया जा सकता है।

माध्यम तरल: तरल मिश्रण (60% से कम ग्लाइकोल के साथ पानी)


■ विद्युत पैरामीटर

कनेक्टर मॉडल और संबंधित विद्युत गुण (चित्र 3 देखें):

■ सावधानियां
1. कार्यकारी परिवेश तापमान: -40℃--120℃, स्थापना के दौरान तीन-तत्व उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन के करीब आने से बचना चाहिए, कार्य वातावरण के तापमान को सुनिश्चित करें।
2. वाटर पंप की स्थापना स्थिति को कम जल स्तर के करीब जितना संभव हो उतना होना चाहिए, पंप के सेवा जीवन को बढ़ाने के लिए।
4. कृपया पंप का उपयोग धूल भरे वातावरण से दूर करें, धूल सेवा जीवन को कम करने के लिए हानिकारक है
5. पानी की शुद्धता पर ध्यान दें, पंप के सेवा जीवन को कम करने के लिए जाम और इम्पेलर-ब्लॉक से बचें

■ प्रदर्शन पैरामीटर



■बाहरी आयाम
