ग्राहकों के लिए मूल्य बनाने के लिए। ईमानदारी और जीत-जीत।
 |
| उत्पत्ति के प्लेस: | Changzhou, चीन |
| ब्रांड नाम: | Junqi |
| प्रमाणन: | CE, RoHs, REACH |
| मॉडल संख्या: | JQ42RBL / 42JMG50K |
| न्यूनतम आदेश मात्रा: | 5pcs |
|---|---|
| मूल्य: | USD40-90/PC Negotiable |
| पैकेजिंग विवरण: | CTN |
| प्रसव के समय: | भुगतान के बाद 4weeks (आदेश के आधार पर), |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 10000set / माह |
| प्रकार: | प्लैनेटरी गियरबॉक्स ब्रशलेस डीसी मोटर | मॉडल संख्या: | JQ42RBL/42JMG50K |
|---|---|---|---|
| ढांचे का आकर: | 42mm | घुमावदार प्रकार: | सितारा |
| मूल्यांकन टोक़: | 0.5Nm ~ 5N.m | खम्भों की संख्या: | 8 |
| चरण की संख्या: | 3 | रेटेड वोल्टेज: | 24वीडीसी |
| निर्धारित गति: | 7.1~1099आरपीएम | प्रयोग: | नाव, कार, इलेक्ट्रिक साइकिल, पंखा, घरेलू उपकरण, औद्योगिक स्वचालित |
| आकार: | गोल | ||
| हाई लाइट: | 24v गियर रिडक्शन मोटर,42JMG50K,5.0N.m गियर रिडक्शन मोटर |
||

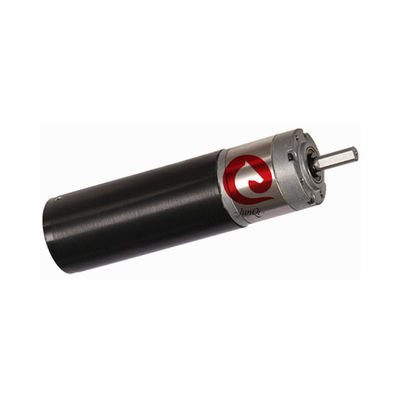

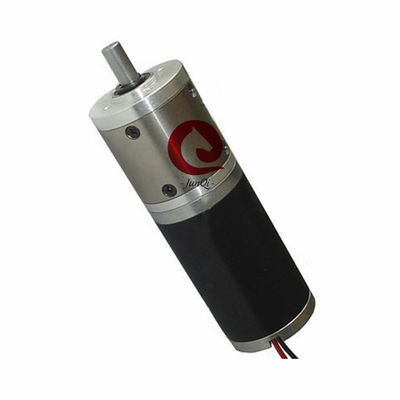

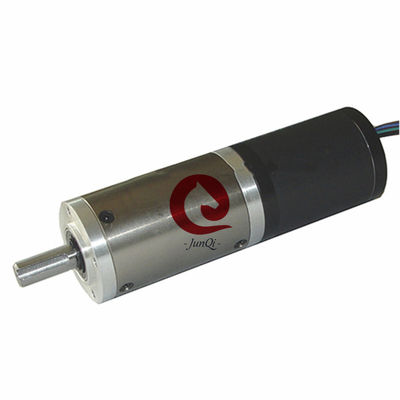

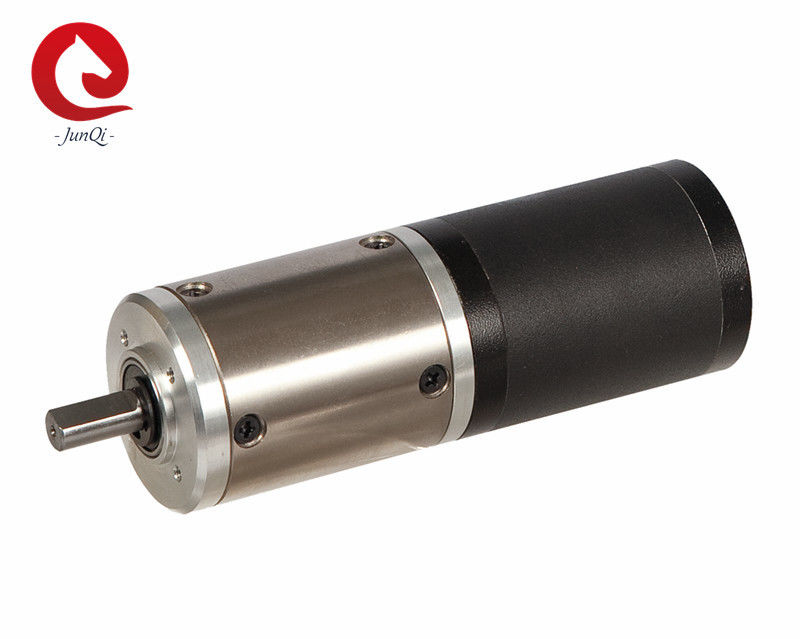

दीया 42mm प्लैनेटरी गियरबॉक्स, रेटेड टॉर्क0.5N.m~5.0Nm 24VDC 4000RPM JQ42RBL/42JMG50K रिडक्शन मोटर
विशेषताएं:
उच्च दक्षता और कम शोर।
टिकाऊ और लंबी सेवा जीवन।
DIY या यांत्रिक कार्य के लिए उपयुक्त।
तार आरेख:
| प्रकार | रंग | कार्यों |
|
UL1007 AWG26 |
नीला | वीसीसी |
| पीला | हा | |
| भूरा | मॉडिफ़ाइड अमेरिकन प्लान | |
| लाल | कोर्ट | |
| हरा | जीएनडी | |
|
UL1007 AWG22 |
लाल | चरण यू |
| भूरा | चरण V | |
| काला | चरण W |
ड्राइविंग मोटर विशिष्टता:
| मद | इकाई | JQ42RBL30-2455 | JQ42RBL60-2454 |
| खम्भों की संख्या | 8 | 8 | |
| चरण की संख्या | 3 | 3 | |
| रेटेड वोल्टेज | ग्राम रक्षा समिति | 24 | 24 |
| भार चाल नहीं | आरपीएम | 5500 | 5400 |
| निर्धारित गति | आरपीएम | 4000 | 4200 |
| मूल्यांकन टोक़ | एमएन.एम | 20 | 56 |
| मूल्यांकित शक्ति | वू | 8.4 | 25 |
| चोटी कंठी | एमएन.एम | 60 | 170 |
| मौजूदा शिखर | ए | 1.7 | 4.4 |
| लाइन से लाइन प्रतिरोध | ohms@20℃ | 5.9 | 1.6 |
| लाइन से लाइन इंडक्शन | महाराष्ट्र | 5.1 | 1.94 |
**नोट्स: ऊपरमानक मोटर है, हमें अनुकूलित अनुरोध के साथ डिजाइन और निर्मित किया जा सकता है !!
यांत्रिक आकार:
ब्रशलेस डीसी गियर मोटर तकनीकी डाटा:
JQ42RBL30-2445 गियर मोटर डेटा
| न्यूनन का अनुपात | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | 346 | 442 | 565 | |
| गियर ट्रेनों की संख्या | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |
| गियरबॉक्स लंबाई (एल) | मिमी | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 | 66.3 | 66.3 | 66.3 | 66.3 |
| भार चाल नहीं | आरपीएम | 1440 | 1127 | 367 | 289 | 229 | 98 | 77 | 60 | 47 | 26 | 20 | 16 | 12 | 9.7 |
| निर्धारित गति | आरपीएम | 1047 | 820 | 267 | 211 | 167 | 71 | 56 | 44 | 34 | 19 | 15 | 12 | 9.0 | 7.1 |
| मूल्यांकन टोक़ | एनएम | 0.07 | 0.09 | 0.24 | 0.31 | 0.39 | 0.82 | 1.0 | 1.3 | 1.7 | 2.8 | 3.5 | 4.5 | 5 | 5 |
|
अधिकतम अनुमेय भार कुछ ही समय में |
एनएम | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 |
JQ33RBL80-2490 गियर मोटर डेटा
| न्यूनन का अनुपात | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | |
| गियर ट्रेनों की संख्या | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | |
| गियरबॉक्स लंबाई (एल) | मिमी | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 |
| भार चाल नहीं | आरपीएम | 1414 | 1107 | 360 | 264 | 225 | 96 | 76 | 59 | 47 | 25 |
| निर्धारित गति | आरपीएम | 1099 | 861 | 280 | 221 | 175 | 75 | 59 | 46 | 36 | 20 |
| मूल्यांकन टोक़ | एनएम | 0.19 | 0.25 | 0.68 | 0.86 | 1.1 | 2.3 | 2.9 | 3.7 | 4.7 | 5 |
|
अधिकतम अनुमेय भार कुछ ही समय में |
एनएम | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 |
हम अतिरिक्त सेवा की आपूर्ति कर सकते हैं:
यदि यह मोटर आपके अनुरोध से मेल नहीं खाती है।कृपया हमारे साथ संपर्क करने में संकोच न करें, हम अनुकूलित शाफ्ट / घुमावदार / बढ़ते निकला हुआ किनारा / केबल / कनेक्टर बना सकते हैं। हम एक मोटर डिजाइन करने के लिए आपके और आपकी टीम के साथ कंधे से कंधा मिलाकर काम करेंगे जो आपके आवेदन की सटीक जरूरतों को पूरा करेगा।सभी इंजीनियरिंग और सहायता इन-हाउस की जाती है।
सहायक उपकरण सेवा: ब्रेक, कनेक्टर, एनकोडर
अनुकूलित डिजाइन: अनुकूलित घुमावदार, अनुकूलित निकला हुआ किनारा, अनुकूलित दस्ता ....
सामान्य प्रश्न:
क्यू: कब तक आदेश का नेतृत्व समय है?
ए: लीड टाइम: जमा प्राप्त करने के 4 सप्ताह बाद
प्रश्न: आपका व्यापार आश्वासन क्या है?
ए: 100% उत्पाद गुणवत्ता संरक्षण।
समय पर शिपमेंट सुरक्षा पर 100% उत्पाद।
आपकी कवर की गई राशि के लिए 100% भुगतान सुरक्षा।
प्रश्न: Moq क्या है?
ए: 5 पीसीएस।छोटे आदेश का स्वागत है।
प्रश्न: क्या आप अनुकूलित उत्पाद बनाते हैं?
ए: हाँ, हम इसे स्वीकार करते हैं।
प्रश्न: बिक्री के बाद Serive के बारे में?
ए: बिक्री सेवाओं के बाद 24/7।
प्रश्न: आपके उत्पाद का गुणवत्ता स्तर क्या है?
ए: हम अच्छी गुणवत्ता का उत्पादन करते हैं, कम गुणवत्ता का उत्पादन करने से इनकार करते हैं।
NEMA17 BLDC प्लेटरी गियरबॉक्स मोटर:
