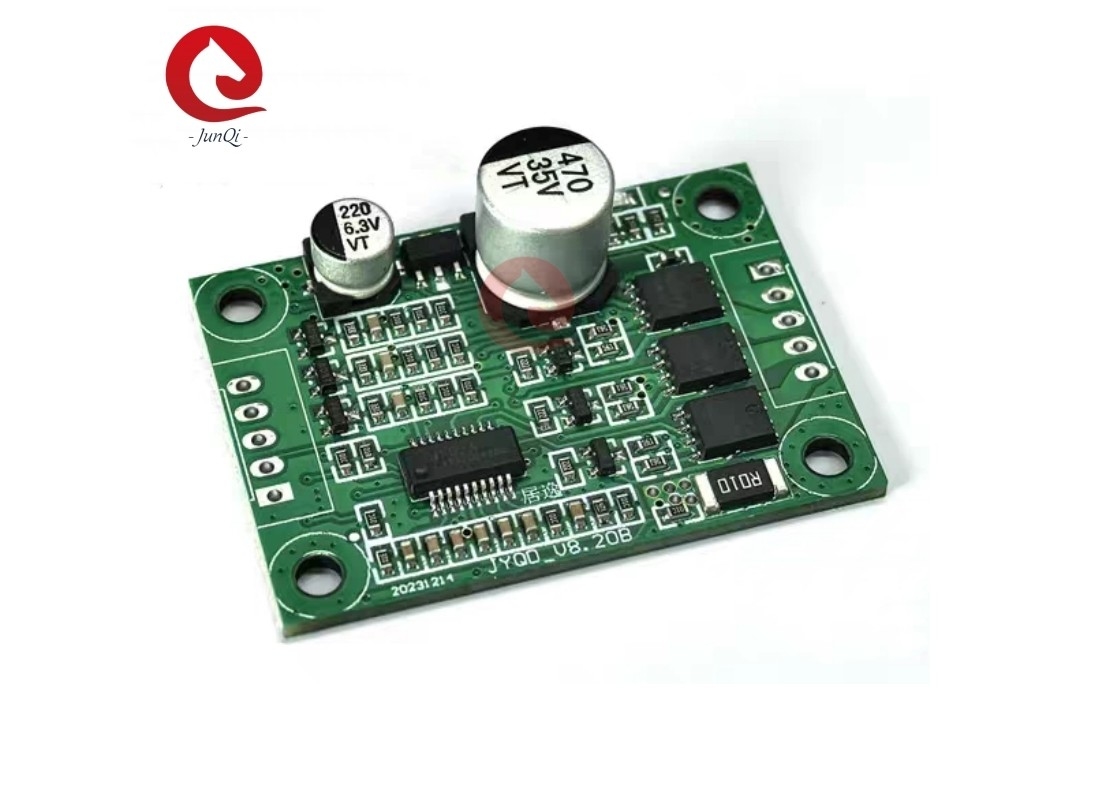

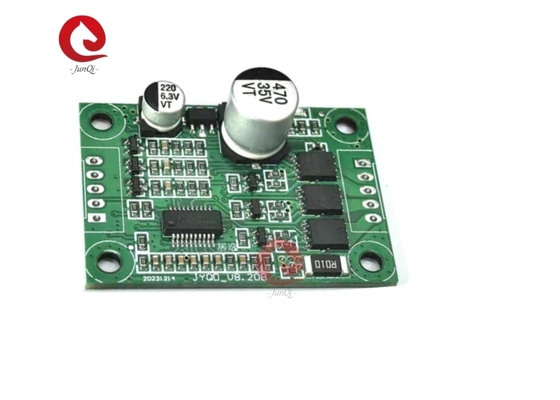

5V~28VDC अधिकतम 5A ड्राइवर बोर्ड JYQD_V8.20B बिना हॉल BLDC मोटर के लिए

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Junqi
प्रमाणन:	TS16949,ISO9001, ISO14001,CE, ISO14001
मॉडल संख्या:	JYQD_V8.20B

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	5 पीस (नमूना उपलब्ध)
मूल्य:	USD7-USD5/PC
पैकेजिंग विवरण:	निर्यात के लिए सूट
प्रसव के समय:	आदेश मात्रा पर निर्भर / परक्राम्य है
भुगतान शर्तें:	टी / टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता:	प्रति माह 1000 पीसी

संपर्क करें

विस्तृत उत्पाद विवरण

मॉडल नं.:	JYQD_V8.20B	प्रकार:	बीएलडीसी ड्राइव बोर्ड
कार्यरत वोल्टेज:	5 वीडीसी ~ 28 वीडीसी	अधिकतम करंट:	5A
अधिक वोल्टता से संरक्षण:	हाँ	कम वोल्टेज संरक्षण:	हाँ
स्पीड पल्स सिग्नल आउटपुट:	हाँ	एनालॉग वोल्टेज गति विनियमन:	0-5 वी
ब्रांड:	जेउनकेई
प्रमुखता देना:	5 वी ब्रशलेस डीसी मोटर ड्राइवर बोर्ड , 28 वीडीसी ब्रशलेस डीसी मोटर ड्राइवर बोर्ड , 5A ब्रशलेस डीसी मोटर ड्राइवर बोर्ड

नई वाइड वर्किंग वोल्टेज रेंज 5V~28VDC, मैक्स 5A ड्राइवर बोर्ड JYQD_V8.20B के लिए बिना हॉल BLDC मोटर

तकनीकी डेटा:

मॉडल	JYQD_V8.20B
कार्यरत वोल्टेज	5 वीडीसी ~ 28 वीडीसी
अधिकतम करंट	5A
कार्य करंट	<5 ए
पीडब्ल्यूएम गति नियंत्रण	पीडब्ल्यूएम आवृत्ति:1-20KHz, ड्यूटी साइकिल 0-100%
ओवी/एलवी सुरक्षा	हाँ
कार्य तापमान	-20°C~85°C
एनालॉग वोल्टेज गति विनियमन	0-5V
गति पल्स संकेत आउटपुट	हाँ

आवेदन नोट्स:

1यह सुनिश्चित करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट ड्राइवर बोर्ड की सीमा से अधिक न हों।
2. इस ड्राइवर बोर्ड का उपयोग 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए किया जाता है, लेकिन सीधे सभी 3-चरण ब्रशलेस सेंसरलेस मोटर्स के लिए सूट नहीं है।पीछे हटाना, मोटर नोलोड कार्य करंट बहुत बड़ा है, गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ शुरू नहीं किया जा सकता है।) ग्राहक सर्वोत्तम ड्राइविंग प्रभाव प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड के प्रतिरोध और क्षमता को समायोजित कर सकते हैं (हमसे संपर्क करें, हम तकनीकी सहायता प्रदान करेंगे)
3. JYQD-V8.20B ड्राइवर बोर्ड आवास और हीटसिंक के बिना नंगे बोर्ड है. यदि मोटर की शक्ति 36W से कम है, तो इसे हीटसिंक जोड़ने की आवश्यकता नहीं है,यह केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की जरूरत हैयदि मोटर की शक्ति 36W से अधिक है, तो उसे हीटसिंक जोड़ना होगा।
4. कृपया ध्यान दें कि JYQD-V8.20B ड्राइवर बोर्ड में रिवर्स कनेक्शन सुरक्षा नहीं है, यदि रिवर्स ध्रुवीयता कनेक्शन हो तो यह ड्राइवर बोर्ड को स्थायी रूप से क्षतिग्रस्त कर देगा।
5. ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट बाहरी डिवाइस कनेक्ट करने के लिए मना करता है. यह केवल गति विनियमन और उलट के लिए बोर्ड के बाहरी potentiometer और स्विच पर लागू होता है.
6JYQD-V8.20B ड्राइवर बोर्ड पर ¥M ¥ टर्मिनल मोटर गति पल्स आउटपुट सिग्नल (पुश-पुल आउटपुट) है, और अधिकतम आउटपुट करंट 5mA से कम है।

वायरिंग आरेखः

5V~28VDC अधिकतम 5A ड्राइवर बोर्ड JYQD_V8.20B बिना हॉल BLDC मोटर के लिए 1

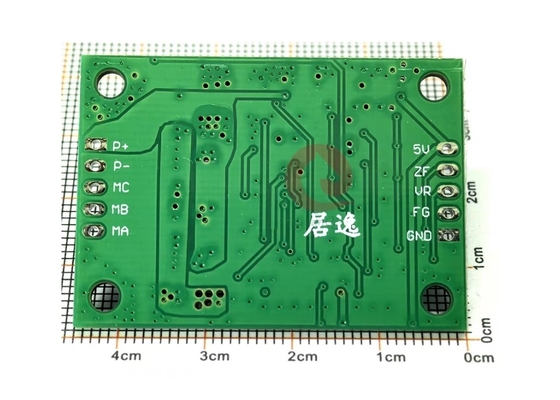

1.नियंत्रण पोर्ट

5V -----ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज, केवल पोटेंशियोमीटर और स्विच गति विनियमन और उलट करने के लिए प्रयोग किया जाता है।

Z/F---- घुमावदार दिशा नियंत्रण बंदरगाहों. कनेक्ट करें ¥ 5V ¥ उच्च स्तर या कोई कनेक्ट नहीं है आगे की दिशा, कनेक्ट 0 V कम स्तर या कनेक्ट करने के लिए GND है विपरीत दिशा.

वीआर ----गति नियंत्रण पोर्ट. एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V, इनपुट प्रतिरोध 20K ओम है, जब इनपुट पीडब्ल्यूएम गति विनियमन, पीडब्ल्यूएम आवृत्तिः 1-20KHZ, ड्यूटी चक्र 0-100% के साथ GND से कनेक्ट

ड्राइव बोर्ड आंतरिक नियंत्रण के लिए प्रयोग किया जाता है

2पावर पोर्ट

एमए ---- मोटर चरण ए

एमबी ---- मोटर चरण बी

MC---- मोटर चरण C

जीएनडी -- डीसी --

वीसी -- डीसी +

3. यदि ड्राइवर बोर्ड मोटर से 50 सेमी से अधिक की दूरी पर है, तो आश्रित तारों का उपयोग करें, अन्यथा यह असामान्य ड्राइविंग का कारण बन सकता है, जो सामान्य उपयोग को प्रभावित करता है।

4नियंत्रण पोर्ट दूरीः 2.54 मिमी,पावर पोर्ट दूरीः2.54 मिमी

5ड्राइवर MOSFET और हीटसिंक या इंस्टॉलेशन प्लेट के बीच की इन्सुलेशन पर ध्यान दें।

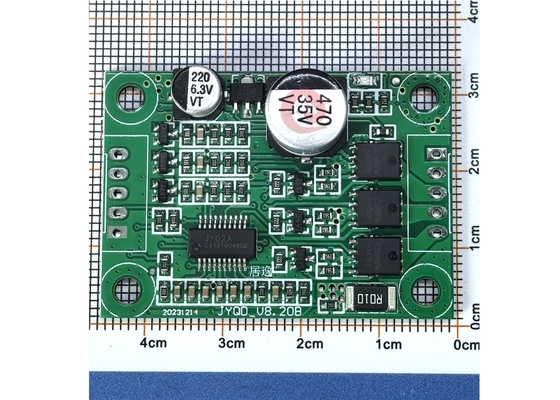

आयामी रेखाचित्रः
