ग्राहकों के लिए मूल्य बनाने के लिए। ईमानदारी और जीत-जीत।
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | JunQi |
| प्रमाणन: | CE |
| मॉडल संख्या: | DM556D |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | USD35/PC |
| पैकेजिंग विवरण: | निर्यात पैकेज के लिए सूट |
| प्रसव के समय: | पुष्टि की गई |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 2000 सेट / महीना |
| उत्पाद का नाम: | स्टेपर मोटर चालक | मोटर प्रकार के लिए उपयुक्त है: | 2-चरण स्टेपिंग मोटर 28-57 मिमी |
|---|---|---|---|
| नमूना: | DM556D | इनपुट वोल्टेज: | 24-50V |
| मौजूदा शिखर: | 2.1-5.6A | बिजली की आपूर्ति: | डीसी आपूर्ति |
| आवेदन: | NEMA23, NEMA34 स्टेपर मोटर करंट 5.6A के तहत | ||
| प्रमुखता देना: | 2PH स्टेपर मोटर ड्राइवर,DM556D हाइब्रिड स्टेपर कंट्रोलर,DM556D स्टेपर मोटर ड्राइवर |
||

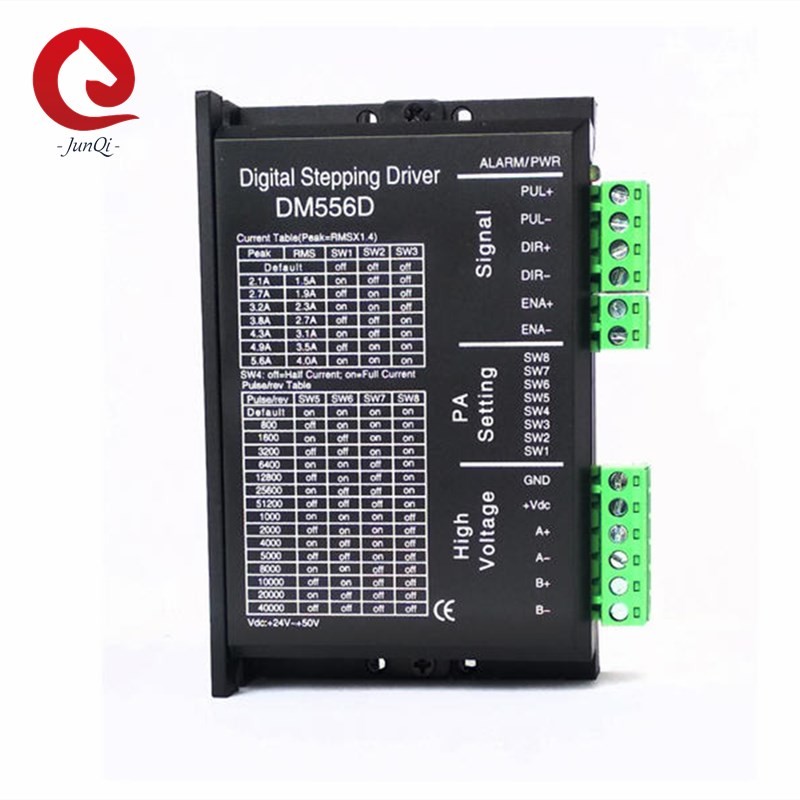

DM5556D2 चरण डिजिटल स्टेपर मोटर ड्राइवर
विशेषताएं
1. 32-बिट डीएसपी, शुद्ध साइन लहर उपखंड प्रौद्योगिकी को अपनाना
2. कम शोर, कम कंपन और कम तापमान बढ़ रहा है
3. वोल्टेज 24-50VDC
4. 8 स्टालों आउटपुट वर्तमान सेटिंग के साथ, वर्तमान सीमा 2.1-5.6A
5. 16 स्टालों के साथ माइक्रोस्टेप उपखंड सेटिंग
6. स्वचालित आधा वर्तमान, स्व-परीक्षण, वोल्टेज पर, वोल्टेज के तहत, वर्तमान सुरक्षा पर
7. आंतरिक ऑप्टिकल अलगाव, उच्चतम आवृत्ति प्रतिक्रिया 200KHZ
8. नेमा 23 के लिए उपयुक्त, 5.6 ए के तहत नेमा 34 स्टेपर मोटर करंट
मौजूदा चुनाव:
| शिखर | आरएमएस | SW1 | SW2 | SW3 |
| चूक | बंद | बंद | बंद | |
| 2.1A | 1.5 ए | पर | बंद | बंद |
| 2.7A है | 1.9A | बंद | पर | बंद |
| ३.२ अ | २.३ अ | पर | पर | बंद |
| 3.8A | 2.7A है | बंद | बंद | पर |
| 4.3 ए | ३.१ अ | पर | बंद | पर |
| 4.9A | 3.5 ए | बंद | पर | पर |
| 5.6 ए | 4.0 ए | पर | पर | पर |
माइक्रोस्टेप चयन:
| पल्स / रेव | SW5 | SW6 | SW7 | SW8 |
| चूक | पर | पर | पर | पर |
| 800 | बंद | पर | पर | पर |
| 1600 रु | पर | बंद | पर | पर |
| 3200 है | बंद | बंद | पर | पर |
| 6400 | पर | पर | बंद | पर |
| 12800 रु | बंद | पर | बंद | पर |
| 25600 रु | पर | बंद | बंद | पर |
| 51200 | बंद | बंद | बंद | पर |
| 1000 | पर | पर | पर | बंद |
| 2000 | बंद | पर | पर | बंद |
| 4000 | पर | बंद | पर | बंद |
| 5000 | बंद | बंद | पर | बंद |
| 8000 रु | पर | पर | बंद | बंद |
| 10000 | का | पर | बंद | बंद |
| 20000 रु | पर | बंद | बंद | बंद |
| 40000 | बंद | बंद | बंद | बंद |
ड्राइवर के कार्य विवरण:
| ड्राइवर समारोह | ऑपरेटिंग निर्देश |
|
उत्पादन वर्तमान स्थापना |
उपयोगकर्ता SW1-SW3 तीन स्विच द्वारा ड्राइवर आउटपुट करंट सेट कर सकते हैं। विशिष्ट आउटपुट करंट की सेटिंग, कृपया ड्राइवर पैनल आकृति के निर्देशों को देखें। |
|
माइक्रोस्टेप सेटिंग |
उपयोगकर्ता SW5-SW8 चार स्विच द्वारा ड्राइवर माइक्रोस्टेप सेट कर सकते हैं।विशिष्ट माइक्रोस्टेप उपविभाजन की स्थापना, कृपया ड्राइवर पैनल आकृति के निर्देशों को देखें। |
|
स्वचालित आधा वर्तमान समारोह |
उपयोगकर्ता SW4 द्वारा ड्राइवर आधा प्रवाह फ़ंक्शन सेट कर सकते हैं।"बंद" इंगित करता है कि अर्धचंद्राकार विद्युत धारा के आधे भाग पर सेट है, यह कहना है, नाड़ी की समाप्ति के 0.5 सेकंड के बाद, वर्तमान लगभग आधा हो जाता है।"चालू" से पता चलता है कि मौन धारा और गतिशील धारा समान हैं।मोटर और ड्राइवर को कम करने और विश्वसनीयता में सुधार के लिए उपयोगकर्ता SW4 को "OFF" पर सेट कर सकता है। |
|
सिग्नल इंटरफेस |
PUL + और PUL- नियंत्रण पल्स सिग्नल के सकारात्मक और नकारात्मक पक्ष हैं;डीआईआर + और डीआईआर- दिशा संकेत के सकारात्मक और नकारात्मक पक्ष हैं;ENA + और ENA- सक्षम संकेत के सकारात्मक और नकारात्मक पक्ष हैं। |
|
मोटर इंटरफेस |
ए + और ए- मोटर के एक चरण घुमावदार से जुड़े हुए हैं;बी + और बी- मोटर के दूसरे चरण के वाइंडिंग से जुड़े हैं।यदि आपको पिछड़े की आवश्यकता है, तो चरण घुमावदार में से एक को उलटा किया जा सकता है। |
|
पावर इंटरफेस |
यह डीसी बिजली की आपूर्ति का उपयोग करता है।अनुशंसित ऑपरेटिंग वोल्टेज 24VDC-50VDC है, और बिजली की खपत 100W से अधिक होनी चाहिए। |
|
संकेतक बत्तियां |
दो संकेतक लाइट हैं।पावर इंडिकेटर हरा है।जब चालक पर बिजली, हरी बत्ती हमेशा जलाया जाएगा।फॉल्ट इंडिकेटर लाल होता है, जब ओवर-वोल्टेज या ओवर-करंट फॉल्ट होता है, तो लाल बत्ती हमेशा जलती रहेगी;ड्राइवर की गलती साफ हो जाने के बाद, यदि लाल बत्ती बंद हो जाएगी तो फिर से बिजली मिलेगी। |
|
इंस्टालेशन अनुदेश |
चालक आयाम: 118×75×32 मिमी, कृपया आयाम आरेख देखें।गर्मी लंपटता के लिए कृपया 10CM स्थान छोड़ दें।स्थापना के दौरान, यह गर्मी अपव्यय के लिए धातु कैबिनेट के करीब होना चाहिए। |
सिग्नल इंटर फेस विवरण:
ड्राइवर के आंतरिक इंटर फेस सर्किट को ऑप्ट कपलर सिग्नल द्वारा अलग किया जाता है,
आंकड़ा में आर एक बाहरी वर्तमान सीमित रोकनेवाला है।कनेक्शन अंतर है।
और इसमें एक अच्छा जैमिंग विरोधी प्रदर्शन है।
नियंत्रण संकेत और बाहरी इंटरफ़ेस।
| घटना | कारण | उपाय |
|
लाल सूचक चालू है। |
1. मोटर तारों का शॉर्ट सर्किट। | तारों का निरीक्षण या परिवर्तन |
| 2. बाहरी वोल्टेज ड्राइवर के काम करने वाले वोल्टेज से अधिक या कम है। | वोल्टेज को एक उचित रंगमंच पर समायोजित करें | |
| 3. अज्ञात कारण | माल लौटा दो |
यांत्रिक आयाम (मिमी):
पैकिंग:
कार्डबोर्ड बॉक्स प्लस फोम पैकेजिंग।हम भी ग्राहकों की आवश्यकताओं के अनुसार माल पैक कर सकते हैं।
प्रमाणपत्र:
परिवहन:
वर्तमान में, हमारी कंपनी परिवहन के विभिन्न प्रकारों का समर्थन करती है, या परिवहन के तरीके को चुनने के लिए ग्राहकों की जरूरतों के अनुसार।
सामान्य प्रश्न:
1 है।प्रश्न: मैं पहले कुछ नमूने प्राप्त कर सकते हैं?
एक: यकीन है, wई आपको आपके चेक के लिए नमूने प्रदान करने के लिए सम्मानित किया गया है
२।प्रश्न: क्या आप स्टॉक में उत्पादों है?
एक: हमारे उत्पादों को सामान्य उत्पादों को छोड़कर अपने आदेश के अनुसार निर्मित कर रहे हैं।
३।प्रश्न: प्रसव के समय क्या है?
एक: यह आमतौर पर के बारे में 7 कार्य दिवसों, लेकिन सटीक प्रसव के समय अलग आदेश के लिए अलग हो सकता है या अलग समय पर है।
४।प्रश्न: कैसे अपने कारखाने गुणवत्ता नियंत्रण के बारे में क्या करता है?
एक: गुणवत्ता प्राथमिकता है।हम हमेशा उत्पादन के शुरू से अंत तक गुणवत्ता नियंत्रण के लिए बहुत महत्व देते हैं।हर उत्पाद पूरी तरह से इकट्ठा किया जाएगा और पैक से पहले सावधानीपूर्वक परीक्षण किया जाएगा
