ग्राहकों के लिए मूल्य बनाने के लिए। ईमानदारी और जीत-जीत।
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | JunQi |
| प्रमाणन: | CE |
| मॉडल संख्या: | M430D |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | निर्यात पैकेज के लिए सूट |
| प्रसव के समय: | पुष्टि की गई |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 2000 सेट / महीना |
| उत्पाद का नाम: | स्टेपर मोटर चालक | मोटर प्रकार के लिए उपयुक्त है: | 2-चरण स्टेपिंग मोटर 28-57 मिमी |
|---|---|---|---|
| नमूना: | M430D | इनपुट वोल्टेज: | 18-40V |
| मौजूदा शिखर: | 0.9-3A | बिजली की आपूर्ति: | डीसी आपूर्ति |
| आवेदन: | स्वचालित उत्पाद | ||
| प्रमुखता देना: | 18VDC M430D स्टेपर ड्राइवर,3A माइक्रोस्टेप मोटर ड्राइवर,24VDC M430D स्टेपर ड्राइवर |
||

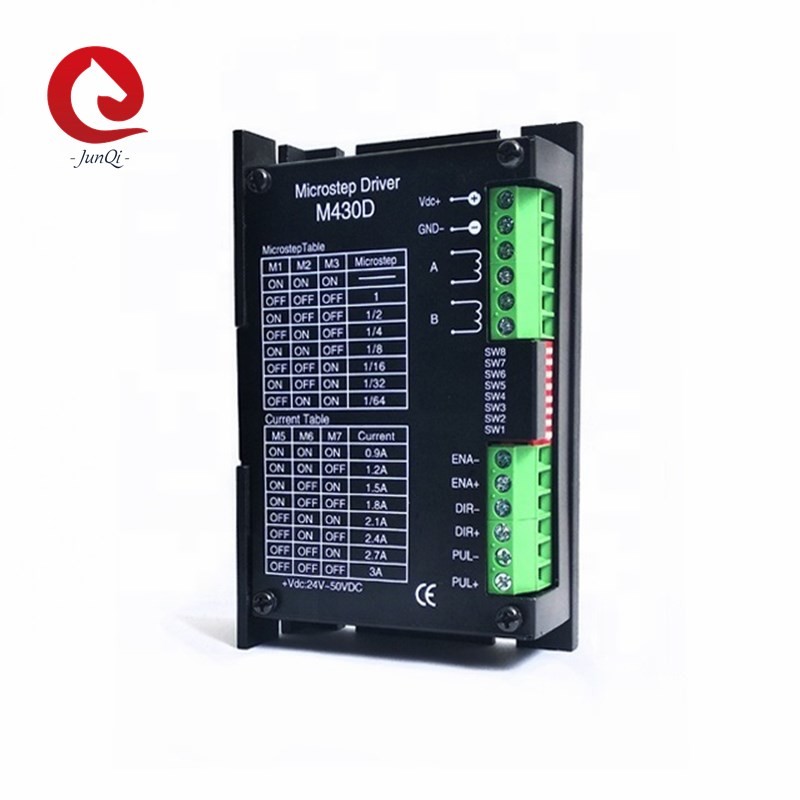

M430D 2 चरण स्टेपर मोटर ड्राइवर
विशेषताएं
1. 2phase स्टेपर चालक, द्विध्रुवी निरंतर-चालू हेलिकॉप्टर प्रौद्योगिकी को अपनाना
2. कम शोर, कम कंपन और कम तापमान बढ़ रहा है
3. वोल्टेज 18-40VDC
4. 8 स्टालों आउटपुट वर्तमान सेटिंग के साथ, वर्तमान सीमा 0.9-3.0A
5. 7 स्टालों के साथ माइक्रोस्टेप उपखंड सेटिंग
6. स्वचालित आधा वर्तमान, मोटर तारों गलत संरक्षण
7. आंतरिक ऑप्टिकल अलगाव, उच्चतम आवृत्ति प्रतिक्रिया 200KHZ
8. nema 17 के लिए उपयुक्त, nema 23 स्टेपर मोटर करंट 3.0A के तहत
मौजूदा चुनाव:
| शिखर | आरएमएस | SW5 | SW6 | SW7 |
| 0.9 ए | 0.65 ए | पर | पर | पर |
| 1.2A | 0.86 ए | पर | पर | बंद |
| 1.5 ए | 1.10 ए | पर | बंद | पर |
| 1.8 ए | 1.28 ए | पर | बंद | बंद |
| 2.1A | 1.50 ए | बंद | पर | पर |
| २.४ ए | 1.72 ए | बंद | पर | बंद |
| 2.7A है | 1.93 ए | बंद | बंद | पर |
| 3.0A | २.१४ ए | बंद | बंद | बंद |
माइक्रोस्टेप चयन:
| पल्स / रेव | SW1 | SW2 | SW3 |
| 200 रु | बंद | बंद | बंद |
| 400 | पर | बंद | बंद |
| 800 | बंद | पर | बंद |
| 1600 रु | पर | पर | बंद |
| 3200 है | बंद | बंद | पर |
| 6400 | पर | बंद | पर |
| 12800 रु | बंद | पर | पर |
ड्राइवर के कार्य विवरण:
| ड्राइवर का कार्य | ऑपरेटिंग निर्देश |
| आउटपुट करंट सेटिंग | उपयोगकर्ता SW5-SW7 तीन स्विच द्वारा ड्राइवर को चालू कर सकते हैं।विशिष्ट आउटपुट करंट की सेटिंग, कृपया ड्राइवर पैनल आकृति के निर्देशों को देखें। |
| माइक्रोस्टेप सेटिंग | उपयोगकर्ता SW1-SW3 तीन स्विच द्वारा ड्राइवर माइक्रोस्टेप सेट कर सकते हैं।विशिष्ट माइक्रोस्टेप उपविभाजन की स्थापना, कृपया ड्राइवर पैनल आकृति के निर्देशों को देखें।SW4 और SW8 रिक्ति है, उन्हें समायोजित करने की आवश्यकता नहीं है। |
| सिग्नल इंटरफेस | पीयूएल सेटिंग पल्स इनपुट है, डीआईआर स्टेपर मोटर दिशा इनपुट है, ओपीटीओ सिग्नल पोर्ट + 5 वी के लिए बिजली की आपूर्ति है, ईएनए मोटर फ्री इनपुट है। |
| मोटर इंटरफेस | ए + और ए- मोटर के एक चरण घुमावदार से जुड़े हुए हैं;बी + और बी- मोटर के दूसरे चरण के वाइंडिंग से जुड़े हैं।यदि आपको पिछड़े की आवश्यकता है, तो चरण घुमावदार में से एक को उलटा किया जा सकता है। |
| पावर इंटरफेस | यह डीसी बिजली की आपूर्ति का उपयोग करता है।अनुशंसित ऑपरेटिंग वोल्टेज 18VDC-40VDC है, और बिजली की खपत 100W से अधिक होनी चाहिए |
| स्थापाना निर्देश | चालक आयाम: 117 * 71 * 35 मिमी, कृपया आयाम आरेख देखें।गर्मी लंपटता के लिए कृपया 10 सेमी छोड़ दें।स्थापना के दौरान, यह गर्मी अपव्यय के लिए धातु कैबिनेट के करीब होना चाहिए। |
सिग्नल इंटरफ़ेस विवरण:
ड्राइवर के आंतरिक इंटरफ़ेस सर्किट को ऑप्ट कपलर सिग्नल द्वारा अलग किया जाता है,
आंकड़ा में आर एक बाहरी वर्तमान सीमित रोकनेवाला है।कनेक्शन अंतर है।
और यह एक अच्छा विरोधी ठेला प्रदर्शन है।
नियंत्रण संकेत और बाहरी इंटरफ़ेस।
| संकेत आयाम | बाहरी वर्तमान सीमित रोकनेवाला आर |
| 5 वी | बिना आर |
| 12 वी | 680 है |
| 24 वी | 1.8k 1.8 |
यांत्रिक आयाम (मिमी):
आवेदन:
यह विभिन्न प्रकार के छोटे पैमाने पर स्वचालन उपकरण और उपकरणों में लगाया जा सकता है, जैसे लेबलिंग मशीन, कटिंग मशीन, पैकिंग मशीन, ड्राइंग मशीन, उत्कीर्णन मशीन, सीएनसी मशीन और इतने पर।जब यह क्विपमेंट में उपयोग किया जाता है जो निम्न-कंपन, कम-शोर, उच्च-परिशुद्धता और उच्च-वेग की आवश्यकता होती है, तो यह अच्छा प्रदर्शन करता है।
पैकिंग:
कार्डबोर्ड बॉक्स प्लस फोम पैकेजिंग।हम भी ग्राहकों की आवश्यकताओं के अनुसार माल पैक कर सकते हैं।
प्रमाणपत्र:
परिवहन:
वर्तमान में, हमारी कंपनी परिवहन के विभिन्न प्रकारों का समर्थन करती है, या परिवहन के तरीके को चुनने के लिए ग्राहकों की जरूरतों के अनुसार।
सामान्य प्रश्न:
1 है।प्रश्न: मैं पहले कुछ नमूने प्राप्त कर सकते हैं?
एक: यकीन है, wई आपको आपके चेक के लिए नमूने प्रदान करने के लिए सम्मानित किया गया है
२।प्रश्न: क्या आप स्टॉक में उत्पादों है?
एक: हमारे उत्पादों को सामान्य उत्पादों को छोड़कर अपने आदेश के अनुसार निर्मित कर रहे हैं।
३।प्रश्न: प्रसव के समय क्या है?
एक: यह आमतौर पर के बारे में 7 कार्य दिवसों, लेकिन सटीक प्रसव के समय अलग आदेश के लिए अलग हो सकता है या अलग समय पर है।
४।प्रश्न: कैसे अपने कारखाने गुणवत्ता नियंत्रण के बारे में क्या करता है?
एक: गुणवत्ता प्राथमिकता है।हम हमेशा उत्पादन के शुरू से अंत तक गुणवत्ता नियंत्रण के लिए बहुत महत्व देते हैं।हर उत्पाद पूरी तरह से इकट्ठा किया जाएगा और पैक से पहले सावधानीपूर्वक परीक्षण किया जाएगा
