ग्राहकों के लिए मूल्य बनाने के लिए। ईमानदारी और जीत-जीत।
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | JUYI |
| प्रमाणन: | CE, |
| मॉडल संख्या: | JYQD-V8.5E |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | पीई बैग + गत्ते का डिब्बा |
| प्रसव के समय: | 5-10 दिन |
| भुगतान शर्तें: | टी / टी, एल / सी, Paypal |
| आपूर्ति की क्षमता: | 10000sets / माह |

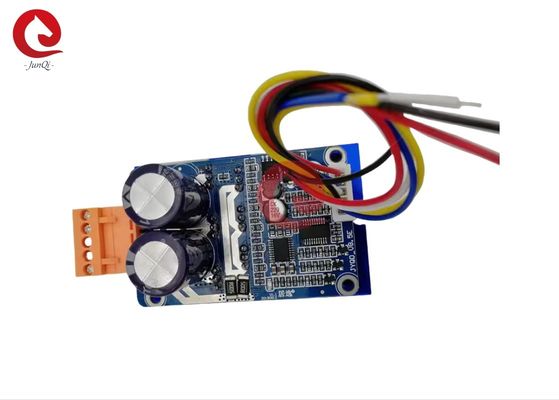

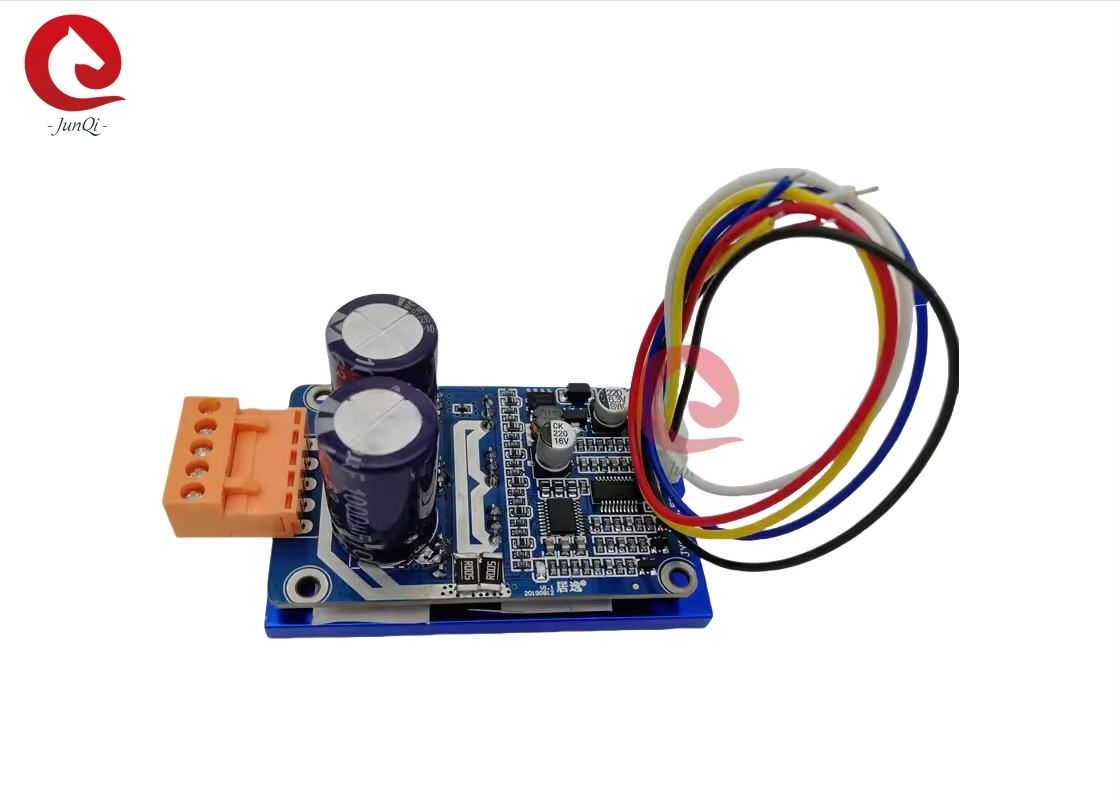

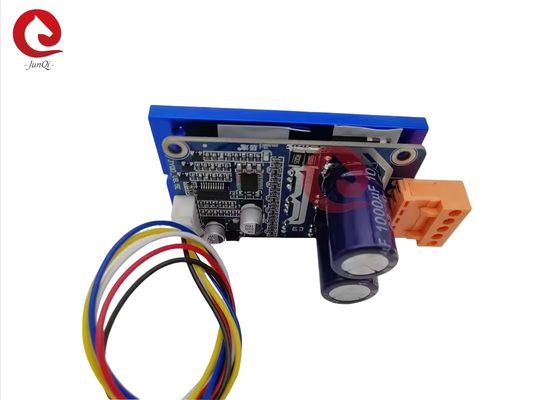

| उत्पाद का नाम: | ब्रशलेस डीसी मोटर ड्राइवर बोर्ड | कार्यरत वोल्टेज: | 18-50VDC |
|---|---|---|---|
| मैक्स करंट: | 15A | कार्य करंट: | 15A |
| PWM गति नियंत्रण: | PWM आवृत्ति: 1-20KHz, कर्तव्य चक्र 0-100% | एनालॉग वोल्टेज गति विनियमन: | 0-5V |
| रिंकल: | सेंसरलेस ब्रशलेस डीसी मोटर के लिए | तकनीकी सहायता: | हाँ |
| रंग: | नीला | स्पीड पल्स सिग्नल आउटपुट: | हाँ |
| हाई लाइट: | हीटसिंक ब्रशलेस डीसी ड्राइवर बोर्ड,कनेक्टर तार ब्रशलेस डीसी ड्राइवर बोर्ड,500W ब्रशलेस डीसी मोटर |
||
| 1. पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट के अनुसार ड्राइवर बोर्ड की सीमा से अधिक नहीं हैं। |
|
2. यह ड्राइवर बोर्ड 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए उपयोग किया जाता है, लेकिन सभी 3-चरण ब्रशलेस सेंसरलेस मोटर्स के लिए सीधे उपयुक्त नहीं है।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे कि घबराना शुरू करना, उलटना, मोटर नोलोड काम करने वाला करंट बहुत बड़ा है, गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ स्टार्ट-अप नहीं हो सकता है।) ग्राहक समायोजित कर सकते हैं सर्वोत्तम ड्राइविंग प्रभाव प्राप्त करने के लिए वास्तविक स्थिति के अनुसार चालक बोर्ड का प्रतिरोध और समाई (समायोजन कैसे करें के लिए अनुलग्नक देखें)
|
|

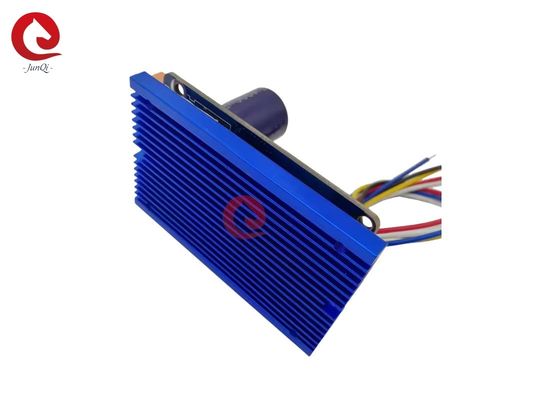

3. JYQD-V8.3E ड्राइवर बोर्ड बिना आवास और हीट सिंक के नंगे बोर्ड है।यदि मोटर की शक्ति 60W से कम है, तो उसे हीटसिंक जोड़ने की आवश्यकता नहीं है, इसे केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की आवश्यकता है।यदि मोटर की शक्ति 60W से अधिक है, तो उसे नीचे दिए गए आरेख की तरह हीटसिंक जोड़ना होगा।
|
| मॉडल संख्या | JYQD-V8.5E |
| संचालन तापमान। | -20-85℃ |
| ऑपरेटिंग वोल्टेज | 18V-50V |
| अधिकतम वर्तमान | १५ए |
| काम कर रहे वर्तमान | १५ए |
| · पीडब्लूएम गति नियंत्रण | पीडब्लूएम आवृत्ति: 1-20 किलोहर्ट्ज़;कर्तव्य चक्र 0-100% |
| एनालॉग वोल्टेज गति विनियमन | 0-5 वी |
| ओवी / एलवी सुरक्षा | हां |
| स्पीड पल्स सिग्नल आउटपुट | हां |
| 5वी | चालक बोर्ड आंतरिक आउटपुट वोल्टेज |
| एम | मोटर स्पीड पल्स सिग्नल आउटपुट पोर्ट, 5V पल्स सिग्नल। |
| जेड/एफ | घूर्णन दिशा नियंत्रण बंदरगाहों।कनेक्ट "5 वी" उच्च स्तर या कोई कनेक्ट फॉरवर्ड दिशा नहीं है, 0 वी निम्न स्तर कनेक्ट करें या जीएनडी से कनेक्ट रिवर्स दिशा है। |
| वी.आर. | गति नियंत्रण बंदरगाह।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V, इनपुट प्रतिरोध 20K ओम है, इनपुट PWM गति विनियमन, PWM आवृत्ति: 1-20KHZ होने पर GND से कनेक्ट करें;कर्तव्य चक्र 0-100% |
| जीएनडी | ड्राइव बोर्ड आंतरिक नियंत्रण के लिए प्रयुक्त |
| एमए | मोटर चरण ए |
| एमबी | मोटर चरण बी |
| एम सी | मोटर चरण सी |
| जीएनडी | डीसी |
| वीसीसी | डीसी + |
