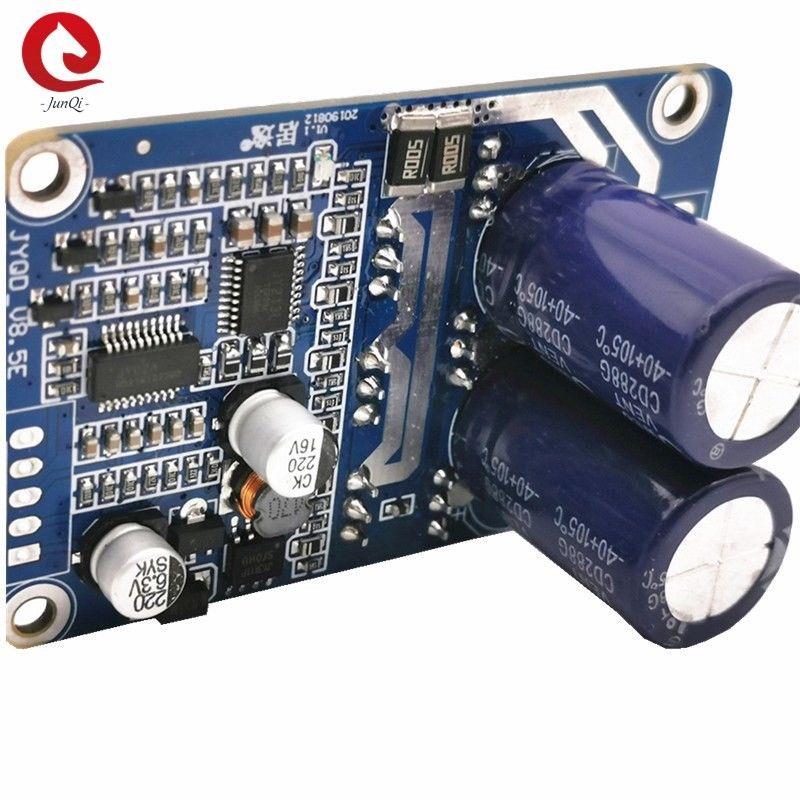

24V 36V 15A सेंसरलेस डीसी मोटर के लिए ब्रशलेस डीसी मोटर ड्राइवर

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	JUYI
प्रमाणन:	CE,
मॉडल संख्या:	JYQD-V8.5E

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	एक सेट
मूल्य:	बातचीत योग्य
पैकेजिंग विवरण:	पीई बैग + गत्ते का डिब्बा
प्रसव के समय:	5-10 दिन
भुगतान शर्तें:	टी / टी, एल / सी, Paypal
आपूर्ति की क्षमता:	10000sets / माह

संपर्क करें

विस्तृत उत्पाद विवरण

उत्पाद का नाम:	ब्रशलेस डीसी मोटर ड्राइवर बोर्ड	कार्यरत वोल्टेज:	18-50VDC
मैक्स करंट:	15A	कार्य करंट:	15A
PWM गति नियंत्रण:	PWM आवृत्ति: 1-20KHz, कर्तव्य चक्र 0-100%	एनालॉग वोल्टेज गति विनियमन:	0-5V
रिंकल:	सेंसरलेस ब्रशलेस डीसी मोटर के लिए	तकनीकी सहायता:	हाँ
रंग:	नीला	स्पीड पल्स सिग्नल आउटपुट:	हाँ
प्रमुखता देना:	15A Brushless DC मोटर चालक , 36V bldc मोटर नियंत्रक , 24V Brushless DC मोटर चालक

24V / 36V / 48V ब्रशलेस डीसी मोटर ड्राइवर बोर्ड, सेंसर रहित डीसी मोटर के लिए 15A वर्तमान नियंत्रण पैनेल

18-50V 15A मूल JUYI टेक JYQD-V8.5E सेंसर मोटर ड्राइवर बोर्ड के लिए सेंसर रहित ब्रशलेस डीसी मोटर, सेंसर रहित BLDC मोटर

(ब्रशलेस सेंसर रहित डीसी मोटर के लिए)

मॉडल संख्या	JYQD-V8.5E
संचालन तापमान।	-20-85 ℃
ऑपरेटिंग वोल्टेज	18 वी -50 वी
अधिकतम वर्तमान	15 ए
समसामयिक वर्तमान	15 ए
PWM गति नियंत्रण	PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100%
एनालॉग वोल्टेज गति विनियमन	0-5 वी
OV / LV सुरक्षा	हाँ
स्पीड पल्स सिग्नल आउटपुट	हाँ

आवेदन टिप्पणी:

1. पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट चालक मंडल की सीमा से अधिक नहीं हैं।

2. यह ड्राइवर बोर्ड 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए उपयोग किया जाता है, लेकिन सीधे सभी 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए सूट नहीं करता है।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे कि घबराना, उलटना शुरू करना, मोटर नोलड काम करना बहुत बड़ा है, तो गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ स्टार्ट-अप नहीं कर सकते।) ग्राहक समायोजित कर सकते हैं। सर्वश्रेष्ठ ड्राइविंग प्रभाव को प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड का प्रतिरोध और धारिता (समायोजन कैसे करें के लिए लगाव देखें)

3. JYQD-V8.3E ड्राइवर बोर्ड आवास और हीटसिंक के बिना नंगे बोर्ड है।यदि 60W से नीचे की मोटर की शक्ति, इसे हीटसिंक जोड़ने की आवश्यकता नहीं है, तो इसे केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की आवश्यकता है।यदि मोटर की शक्ति 60W से अधिक है, तो उसे नीचे दिए गए आरेख की तरह हीटसिंक जोड़ना होगा।

4. कृपया ध्यान दें कि JYQD-V8.3E ड्राइवर बोर्ड में कोई एंटी-रिवर्स कनेक्शन प्रोटेक्शन नहीं है, यह पोलरिटी कनेक्शन को उलट देने पर ड्राइवर बोर्ड को स्थायी रूप से नुकसान पहुंचाएगा।

5. ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट कनेक्ट बाहरी डिवाइस को प्रतिबंधित करता है।यह केवल गति नियंत्रण और उत्क्रमण के लिए बोर्ड के बाहरी पोटेंशियोमीटर और स्विच पर लागू होता है।

6. JYQD-V8.3E ड्राइवर बोर्ड पर "M" टर्मिनल मोटर स्पीड पल्स आउटपुट सिग्नल (पुश-पुल आउटपुट) है, और अधिकतम आउटपुट वर्तमान 5mA से कम है।

वायरिंग का नक्शा

5 वी	चालक बोर्ड आंतरिक आउटपुट वोल्टेज
म	मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5 वी पल्स सिग्नल।
जेड / एफ	घूर्णन दिशा नियंत्रण बंदरगाह।कनेक्ट "5V" उच्च स्तर या कोई कनेक्ट आगे की दिशा है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट रिवर्स दिशा है।
वी.आर.	गति नियंत्रण बंदरगाह।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5 वी, इनपुट प्रतिरोध 20K ओम है, इनपुट पीडब्लूएम गति विनियमन, पीडब्लूएम आवृत्ति: जीएनडी से कनेक्ट करें: 1-20KHZ;कर्तव्य चक्र 0-100%
GND	ड्राइव बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है

2. पावर पोर्ट

एमए	मोटर चरण ए
एमबी	मोटर चरण बी
एम सी	मोटर चरण सी
GND	डीसी
वीसीसी	डीसी +

3. यदि चालक बोर्ड में मोटर से 50 सेमी से अधिक दूरी है, तो परिरक्षित तारों का उपयोग करें, अन्यथा यह सामान्य उपयोग को प्रभावित करते हुए असामान्य ड्राइविंग का कारण बन सकता है।

4. नियंत्रण पोर्ट दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 3.96 मिमी

5. चालक MOSFET और हीट सिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।

आयामी चित्र:
