होम उत्पादब्रशलेस डीसी मोटर चालक

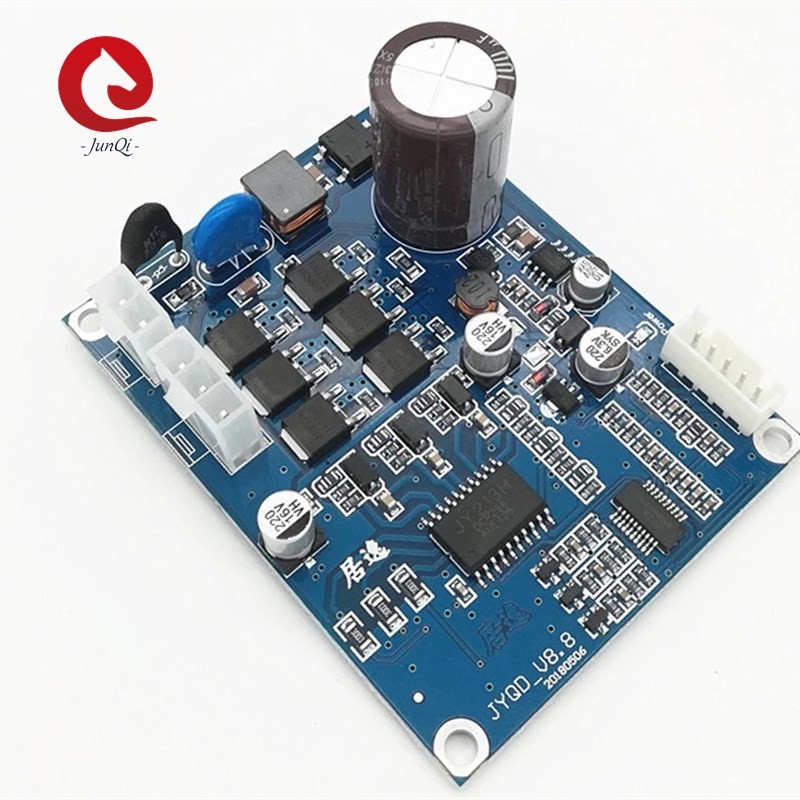

V8.8 डीसी मोटर चालक बोर्ड उच्च वोल्टेज 110VAC 220VAC

V8.8 डीसी मोटर चालक बोर्ड उच्च वोल्टेज 110VAC 220VAC

V8.8 डीसी मोटर चालक बोर्ड उच्च वोल्टेज 110VAC 220VAC
V8.8 DC Motor Driver Board High Voltage 110VAC 220VAC
V8.8 डीसी मोटर चालक बोर्ड उच्च वोल्टेज 110VAC 220VAC
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JUYI
प्रमाणन: CE,
मॉडल संख्या: JYQD-v8.8
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: Negotiable
पैकेजिंग विवरण: पीई बैग + गत्ते का डिब्बा
प्रसव के समय: 5-10 दिन
भुगतान शर्तें: टी / टी, एल / सी, Paypal
आपूर्ति की क्षमता: 10000sets / माह
संपर्क करें
विस्तृत उत्पाद विवरण
उत्पाद का नाम: ब्रशलेस डीसी मोटर ड्राइवर बोर्ड कार्यरत वोल्टेज: 90-265VAC (110VAC / 220VAC)
मैक्स करंट: 1 ए कार्य करंट: 0.5 एक
PWM गति नियंत्रण: PWM आवृत्ति: 1-20KHz, कर्तव्य चक्र 0-100% एनालॉग वोल्टेज गति विनियमन: 0-5V
रिंकल: सेंसरलेस ब्रशलेस डीसी मोटर के लिए तकनीकी सहायता: हाँ
रंग: नीला स्पीड पल्स सिग्नल आउटपुट: हाँ
हाई लाइट:

V8.8 मोटर चालक बोर्ड

,

110VAC सर्वो नियंत्रक बोर्ड

,

220VAC मोटर चालक बोर्ड

मूल JUYI टेक JYQD_V8.8 डीसी ब्रशलेस मोटर ड्राइव बोर्ड हाई वोल्टेज ड्राइव बोर्ड कंट्रोल बोर्ड मोटर ड्राइव




आवेदन टिप्पणी:

पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट चालक मंडल की सीमा से अधिक नहीं हैं।

यह ड्राइवर बोर्ड 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए उपयोग किया जाता है, लेकिन सभी 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए सीधे नहीं।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे कि घबराना शुरू करना, उलटना, मोटर नोलड काम करना बहुत बड़ा है, गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ स्टार्ट-अप नहीं हो सकता है।)



ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट कनेक्ट बाहरी डिवाइस को प्रतिबंधित करता है।यह केवल गति नियंत्रण और उत्क्रमण के लिए बोर्ड के बाहरी पोटेंशियोमीटर और स्विच पर लागू होता है।

JYQD-V8.8 ड्राइवर बोर्ड पर "M" टर्मिनल मोटर स्पीड पल्स आउटपुट सिग्नल (पुश-पुल आउटपुट) है, और अधिकतम आउटपुट वर्तमान 5mA से कम है।



V8.8 डीसी मोटर चालक बोर्ड उच्च वोल्टेज 110VAC 220VAC 0



मॉडल संख्या JYQD-V8.8 / JYQD-V8.8D
हेअस्थायी अस्थायी -20-85 ℃
हेपेरेटिंग वोल्टेज 90-265 वी एसी
कुल्हाड़ी वर्तमान 1 क
शेष भागकाम में हो वर्तमान 0.5 एक
· PWM की गति नियंत्रण PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100%
नोडल वोल्टेज गति विनियमन 0-5 वी
OV / LV सुरक्षा हाँ
स्पीड पल्स सिग्नल आउटपुट हाँ

























वायरिंग का नक्शा:

V8.8 डीसी मोटर चालक बोर्ड उच्च वोल्टेज 110VAC 220VAC 1V8.8 डीसी मोटर चालक बोर्ड उच्च वोल्टेज 110VAC 220VAC 2

5V ----- ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज

एम ---- मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5 वी पल्स सिग्नल।

1 है। नियंत्रण बंदरगाह

जेड / एफ ---- घूर्णन दिशा नियंत्रण बंदरगाहों।कनेक्ट "5V" उच्च स्तर या कोई कनेक्ट आगे की दिशा है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट रिवर्स दिशा है।

वीआर ---- स्पीड कंट्रोल पोर्ट।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5 वी, इनपुट प्रतिरोध 20K ओम है, इनपुट पीडब्लूएम गति विनियमन, पीडब्लूएम आवृत्ति: जीएनडी से कनेक्ट करें: 1-20KHZ;कर्तव्य चक्र 0-100%

GND- ड्राइव बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है



2. पावर पोर्ट

यू / एमए ---- मोटर चरण ए

वी / एमबी ---- मोटर चरण बी

डब्ल्यू / एमसी ---- मोटर चरण सी

एसी ---- एल

एसी ---- एन

3. यदि चालक बोर्ड में मोटर से 50 सेमी से अधिक दूरी है, तो परिरक्षित तारों का उपयोग करें, अन्यथा यह सामान्य उपयोग को प्रभावित करते हुए असामान्य ड्राइविंग का कारण बन सकता है।



4. इस एसी इनपुट ड्राइवर बोर्ड आवेदन में निर्मित चालक हो सकता है



5. चालक MOSFET और हीट सिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।



आयामी चित्र:



V8.8 डीसी मोटर चालक बोर्ड उच्च वोल्टेज 110VAC 220VAC 3

V8.8 डीसी मोटर चालक बोर्ड उच्च वोल्टेज 110VAC 220VAC 4V8.8 डीसी मोटर चालक बोर्ड उच्च वोल्टेज 110VAC 220VAC 5
