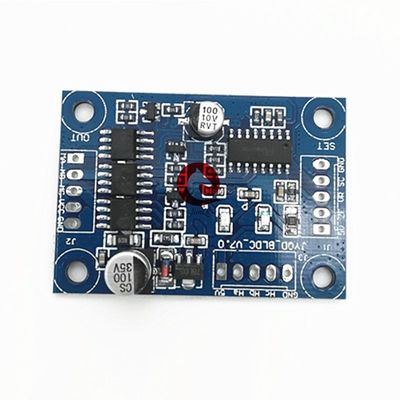

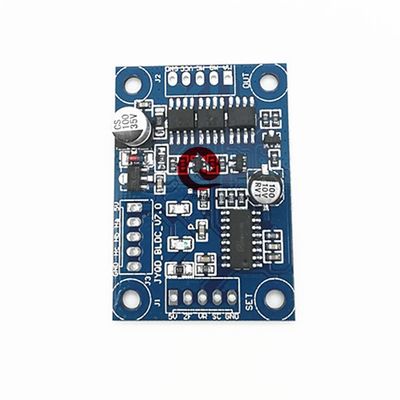

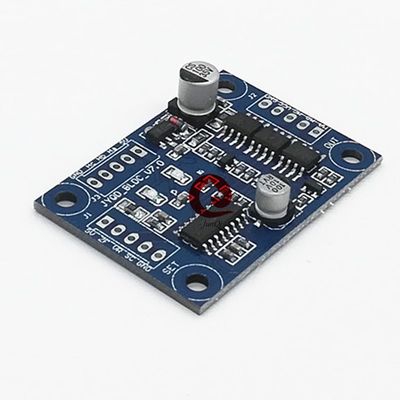

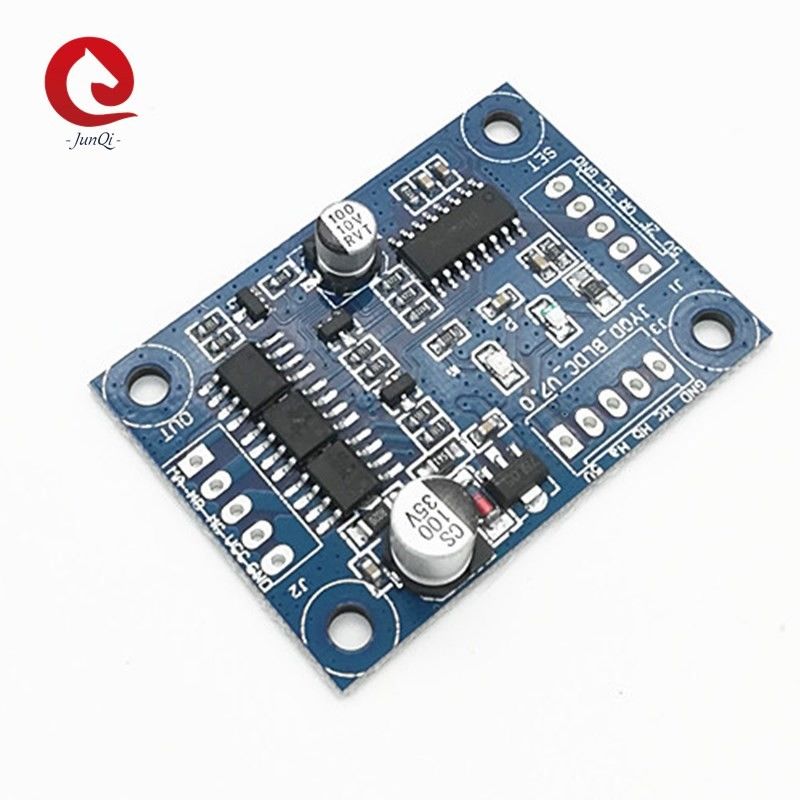

DC 12v 24v 3A 70W JYQD_V7.0 10V-28V ब्रशलेस हॉल डीसी मोटर ड्राइवर नियंत्रण

DC 12v 24v 3A 70W JYQD_V7.0 10V-28V ब्रशलेस हॉल डीसी मोटर ड्राइवर नियंत्रण

  • DC 12v 24v 3A 70W JYQD_V7.0 10V-28V ब्रशलेस हॉल डीसी मोटर ड्राइवर नियंत्रण
  • DC 12v 24v 3A 70W JYQD_V7.0 10V-28V ब्रशलेस हॉल डीसी मोटर ड्राइवर नियंत्रण
  • DC 12v 24v 3A 70W JYQD_V7.0 10V-28V ब्रशलेस हॉल डीसी मोटर ड्राइवर नियंत्रण
  • DC 12v 24v 3A 70W JYQD_V7.0 10V-28V ब्रशलेस हॉल डीसी मोटर ड्राइवर नियंत्रण
DC 12v 24v 3A 70W JYQD_V7.0 10V-28V ब्रशलेस हॉल डीसी मोटर ड्राइवर नियंत्रण
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JUYI
प्रमाणन: CE,
मॉडल संख्या: JYQD-V7.0
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: पीई बैग + गत्ते का डिब्बा
प्रसव के समय: 5-10 दिन
भुगतान शर्तें: टी / टी, एल / सी, Paypal
आपूर्ति की क्षमता: 10000sets / माह
संपर्क करें
विस्तृत उत्पाद विवरण
उत्पाद का नाम: ब्रशलेस डीसी मोटर ड्राइवर बोर्ड कार्यरत वोल्टेज: 12VDC / 24VDC
मैक्स करंट: 3 ए कार्य करंट: 2A
PWM गति नियंत्रण: ड्यूटी साइकल 0-100% एनालॉग वोल्टेज गति विनियमन: 0-5V
रिंकल: ब्रशलेस डीसी मोटर के लिए तकनीकी सहायता: हाँ
रंग: नीला त्रुटि एलईडी: हाँ
प्रमुखता देना:

12 वी ब्रशलेस डीसी मोटर ड्राइवर

,

24 वी ब्रशलेस डीसी मोटर ड्राइवर

,

70W ब्रशलेस डीसी मोटर ड्राइवर

JYQD-V7.0 ब्रशलेस डीसी मोटर ड्राइवर बोर्ड





DC 12v 24v 3A 70W JYQD_V7.0 10V-28V ब्रशलेस हॉल डीसी मोटर ड्राइवर नियंत्रण 0

नमूना परिचालन तापमान(℃) ऑपरेटिंग वोल्टेज()वी) मैक्स कर्टेंट (ए)
  • पाठ्यक्रम का संचालन करना

())

पीडब्लूएम स्पीड रिग्रेशन

(1-20KHZ)

ANALOG वॉल्टेज स्पीड पंजीकरण (V) त्रुटि एलईडी
JYQD-V7.0 -20-85 ℃ 12 वी 3 ए २ अ

साइकिल शुल्क

0-100%

0-5 वी
JYQD-V7.0 -20-85 ℃ 24 वी 3 ए २ अ

साइकिल शुल्क

0-100%

0-5 वी



आवेदन दिशानिर्देश:

  1. पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर सीमा से अधिक नहीं हैं।
  2. 120 डिग्री पर हॉल के साथ हॉल ब्रशलेस डीसी मोटर के लिए लागू, सभी निर्माताओं के हॉल लाइन अनुक्रम समान नहीं हैं, आप वास्तविक ड्राइविंग स्थिति के अनुसार हॉल लाइन अनुक्रम या मोटर तीन चरण लाइन अनुक्रम को समायोजित कर सकते हैं, ताकि सर्वश्रेष्ठ ड्राइविंग प्रभाव प्राप्त हो सके।
  3. JYQD-V7.0 आवास और हीटसिंक के बिना ड्राइवर बोर्ड है, यह 36 वाट से नीचे की मोटर को बिना किसी गर्माहट के चला सकता है, लेकिन सामान्य वेंटिलेशन की आवश्यकता होती है।
  4. ड्राइव बोर्ड पर 5V आउटपुट पोर्ट बाहरी बिजली उपकरण को जोड़ने से मना किया गया है।यह केवल बाहरी पोटेंशियोमीटर या गति समायोजन, कम्यूटेशन और सक्षम संचालन के लिए स्विच पर लागू होता है

V7.0 pic

ध्यान दें:
ए) आवेदन से पहले, सुनिश्चित करें कि आपका मोटर ऑपरेटिंग वोल्टेज, वर्तमान और गति नियंत्रण बोर्ड से मेल खाता है।
बी) बिजली देने से पहले, यह जांचना सुनिश्चित करें कि बिजली की आपूर्ति की ध्रुवीयता सही है और यदि शॉर्ट सर्किट है
सी) मोटर चलना शुरू करने से, अगर गर्मी गंभीर है, तो वर्तमान सामान्य मूल्य से अधिक है, और गति नहीं जाती है, आपको तुरंत त्वरण को रोकने की जरूरत है, और बिजली काट दें



वायरिंग का नक्शा:





V7.0 wring



1. नियंत्रण बंदरगाह

5V -ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज, बाहरी पोटेंशियोमीटर या गति समायोजन और रिवर्स ऑपरेशन के लिए स्विच

Z / F -Rotating दिशा नियंत्रण बंदरगाहों।कनेक्ट "5V" उच्च स्तर या कोई कनेक्ट आगे की दिशा है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट रिवर्स दिशा है।

वीआर -स्पीड कंट्रोल पोर्ट।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5 वी, इनपुट प्रतिरोध 20K ओम है, इनपुट पीडब्लूएम गति विनियमन, पीडब्लूएम आवृत्ति: जीएनडी से कनेक्ट करें: 1-20KHZ;कर्तव्य चक्र 0-100%

SC- पोर्ट कंट्रोल सक्षम करें।ऑपरेशन की अनुमति देने के लिए 5V कनेक्ट करें या कनेक्ट न करें, GND को ऑपरेशन के लिए कनेक्ट करें।

GND- ड्राइव बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है

2. पावर पोर्ट

एमए ---- मोटर चरण ए

एमबी ---- मोटर चरण बी

एमसी ---- मोटर चरण सी

GND ---- DC-

वीसीसी ---- डीसी +



3: हॉल सेंसर पोर्ट

हा --- हॉल ए

एचबी --- हॉल बी

एचसी --- हॉल सी

जीएनडी --- जीएनडी

5V --- 5V आउटपुट

4. चालक बोर्ड में मोटर से 50 सेमी से अधिक दूरी होने पर ढाल वाले तारों का उपयोग करें, अन्यथा यह सामान्य उपयोग को प्रभावित करते हुए असामान्य ड्राइविंग का कारण बन सकता है।

5. नियंत्रण बंदरगाह दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 2.54 मिमी

6. ड्राइवर MOSFET और हीट सिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।



विफलता और बहिष्करण:
ए) मोटर सामान्य रूप से शुरू नहीं हो सकता है: कृपया जाँच करें कि बिजली की आपूर्ति सामान्य है, मोटर कनेक्शन सही है, गति वोल्टेज सामान्य है, सक्षम पक्ष अधिक है
(सामान्य उपयोग में सक्षम पक्ष 5 वी होना चाहिए, जब ऊर्जा 0 वी हो सकती है)
बी) हॉल चरण अनुक्रम मोटर वाइंडिंग से मेल नहीं खाता है, तीन हॉल लाइनों को समायोजित करें जब तक कि मोटर सुचारू रूप से न चले



बाहर ड्राइंग:

V7.0 size


DC 12v 24v 3A 70W JYQD_V7.0 10V-28V ब्रशलेस हॉल डीसी मोटर ड्राइवर नियंत्रण 4DC 12v 24v 3A 70W JYQD_V7.0 10V-28V ब्रशलेस हॉल डीसी मोटर ड्राइवर नियंत्रण 5
