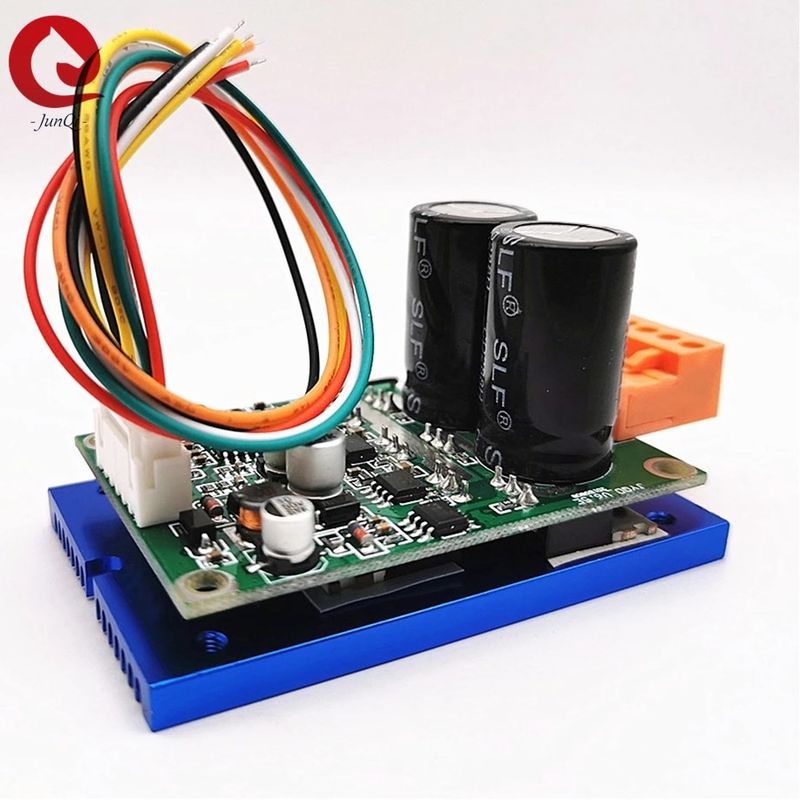

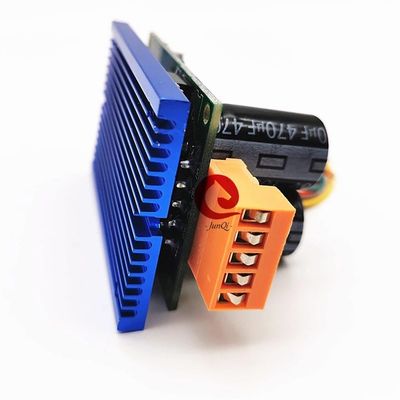

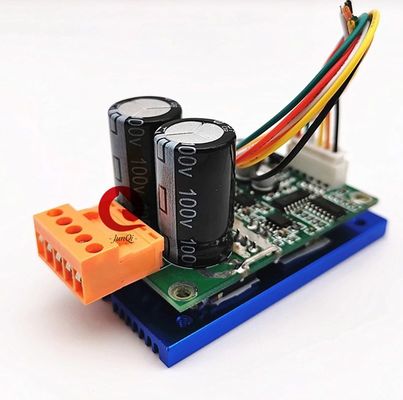

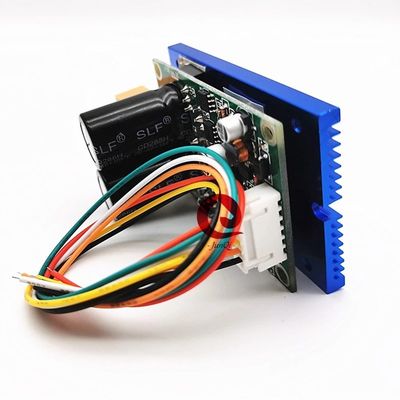

36-72V मूल JUYI टेक JYQD-V6.5E bldc मोटर चालक बोर्ड के लिए सेंसर रहित BLDC मोटर के साथ हीट सिंक, कनेक्टर और तारों

36-72V मूल JUYI टेक JYQD-V6.5E bldc मोटर चालक बोर्ड के लिए सेंसर रहित BLDC मोटर के साथ हीट सिंक, कनेक्टर और तारों

  • 36-72V मूल JUYI टेक JYQD-V6.5E bldc मोटर चालक बोर्ड के लिए सेंसर रहित BLDC मोटर के साथ हीट सिंक, कनेक्टर और तारों
  • 36-72V मूल JUYI टेक JYQD-V6.5E bldc मोटर चालक बोर्ड के लिए सेंसर रहित BLDC मोटर के साथ हीट सिंक, कनेक्टर और तारों
  • 36-72V मूल JUYI टेक JYQD-V6.5E bldc मोटर चालक बोर्ड के लिए सेंसर रहित BLDC मोटर के साथ हीट सिंक, कनेक्टर और तारों
  • 36-72V मूल JUYI टेक JYQD-V6.5E bldc मोटर चालक बोर्ड के लिए सेंसर रहित BLDC मोटर के साथ हीट सिंक, कनेक्टर और तारों
36-72V मूल JUYI टेक JYQD-V6.5E bldc मोटर चालक बोर्ड के लिए सेंसर रहित BLDC मोटर के साथ हीट सिंक, कनेक्टर और तारों
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JUYI
प्रमाणन: CE,
मॉडल संख्या: JYQD-V6.5E
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: Negotiable
पैकेजिंग विवरण: पीई बैग + गत्ते का डिब्बा
प्रसव के समय: 5-10 दिन
भुगतान शर्तें: टी / टी, एल / सी, Paypal
आपूर्ति की क्षमता: 10000sets / माह
संपर्क करें
विस्तृत उत्पाद विवरण
उत्पाद का नाम: ब्रशलेस डीसी मोटर ड्राइवर बोर्ड कार्यरत वोल्टेज: 36VDC-72VDC
मैक्स करंट: 16A कार्य करंट: 15A
PWM गति नियंत्रण: PWM frequency:1-20KHZ; PWM आवृत्ति: 1-20KHZ; Duty cycle 0-100% कर्तव्य चक्र एनालॉग वोल्टेज गति विनियमन: 0-5V
रिंकल: सेंसरलेस ब्रशलेस डीसी मोटर के लिए तकनीकी सहायता: हाँ
रंग: हरा

JYQD-V6.5E 36-72VDC 15A वर्तमान BLDC मोटर चालक बोर्ड सेंसर रहित BLDC मोटर के लिए





36-72V मूल JUYI टेक JYQD-V6.5E bldc मोटर चालक बोर्ड के लिए सेंसर रहित BLDC मोटर के साथ हीट सिंक, कनेक्टर और तारों 0

मॉडल संख्या: JYQD-V6.5E
संचालन तापमान।: -20-85 ℃
ऑपरेटिंग वोल्टेज: 36V-72V DC
Cont.working वर्तमान: 15A
• PWM गति नियंत्रण: PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100%
एनालॉग वोल्टेज गति विनियमन: 0-5 वी
ओवी / एलवी सुरक्षा: हाँ
स्पीड पल्स सिग्नल आउटपुट: हाँ

आवेदन टिप्पणी:

1. कृपया पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट चालक मंडल की सीमा से अधिक नहीं हैं।

2. इस BLDC मोटर ड्राइवर बोर्ड का उपयोग 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए किया जाता है, लेकिन सीधे सभी 3-चरण ब्रश रहित सेंसर मोटर्स के लिए सूट नहीं करता है।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे कि घबराना, उलटना शुरू करना, मोटर नोलड काम करना बहुत बड़ा है, तो गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ स्टार्ट-अप नहीं कर सकते।) ग्राहक समायोजित कर सकते हैं। सर्वश्रेष्ठ ड्राइविंग प्रभाव को प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड का प्रतिरोध और धारिता (समायोजन कैसे करें के लिए लगाव देखें)

3. JYQD-V6.5E ड्राइवर बोर्ड आवास और हीटसिंक के बिना नंगे बोर्ड है।यदि 100W से नीचे की मोटर की शक्ति, इसकी हीट को जोड़ने की आवश्यकता नहीं है, तो इसे केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की आवश्यकता है।यदि मोटर की शक्ति 100W से अधिक है, तो उसे नीचे दिए गए आरेख की तरह हीटसिंक जोड़ना होगा।

4. कृपया ध्यान दें कि JYQD-V6.5E ड्राइवर बोर्ड में कोई एंटी-रिवर्स कनेक्शन प्रोटेक्शन नहीं है, यह पोलरिटी कनेक्शन को उलट देने पर ड्राइवर बोर्ड को स्थायी रूप से नुकसान पहुंचाएगा।

5. ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट कनेक्ट बाहरी डिवाइस को प्रतिबंधित करता है।यह केवल गति नियंत्रण और उत्क्रमण के लिए बोर्ड के बाहरी पोटेंशियोमीटर और स्विच पर लागू होता है।

6. JYQD-V6.5E ड्राइवर बोर्ड पर "सिग्नल" टर्मिनल मोटर स्पीड पल्स आउटपुट सिग्नल (पुश-पुल आउटपुट) है, और अधिकतम आउटपुट वर्तमान 5mA से कम है।

36-72V मूल JUYI टेक JYQD-V6.5E bldc मोटर चालक बोर्ड के लिए सेंसर रहित BLDC मोटर के साथ हीट सिंक, कनेक्टर और तारों 1

ड्राइवर बोर्ड आरेख चालक बोर्ड चित्र आरेख के साथ



वायरिंग का नक्शा

36-72V मूल JUYI टेक JYQD-V6.5E bldc मोटर चालक बोर्ड के लिए सेंसर रहित BLDC मोटर के साथ हीट सिंक, कनेक्टर और तारों 2
5 वी ----- चालक बोर्ड आंतरिक आउटपुट वोल्टेज
संकेत ---- मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5 वी पल्स सिग्नल।

1. नियंत्रण बंदरगाह
जेड / एफ---- घूर्णन दिशा नियंत्रण बंदरगाह।कनेक्ट "5V" उच्च स्तर या कोई कनेक्ट आगे की दिशा है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट रिवर्स दिशा है।
वी.आर.---- गति नियंत्रण बंदरगाह।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5 वी, इनपुट प्रतिरोध 20K ओम है, इनपुट पीडब्लूएम गति विनियमन, पीडब्लूएम आवृत्ति: जीएनडी से कनेक्ट करें: 1-20KHZ;कर्तव्य चक्र 0-100%
GND--- ड्राइव बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है
टॉर्कः--- टोक़ समायोजन का उपयोग शुरू करने के लिए, सुनिश्चित करें कि इस फ़ंक्शन का उपयोग करने से पहले बोर्ड पर फिक्स्ड-टॉर्क के लिए प्रतिरोधों को हटा दें (यदि आप उपयोग करने से पहले इस फ़ंक्शन का उपयोग करना चाहते हैं तो हमसे संपर्क करें)

2. पावर पोर्ट
एमए मोटर चरण ए
एमबी मोटर चरण बी
एम सी मोटर चरण सी
GND डीसी
वीसीसी डीसी +
3. यदि चालक बोर्ड में मोटर से 50 सेमी से अधिक दूरी है, तो परिरक्षित तारों का उपयोग करें, अन्यथा यह सामान्य उपयोग को प्रभावित करते हुए असामान्य ड्राइविंग का कारण बन सकता है।

4. नियंत्रण पोर्ट दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 3.96 मिमी

5. चालक MOSFET और हीट सिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।


आयामी चित्र
36-72V मूल JUYI टेक JYQD-V6.5E bldc मोटर चालक बोर्ड के लिए सेंसर रहित BLDC मोटर के साथ हीट सिंक, कनेक्टर और तारों 3

36-72V मूल JUYI टेक JYQD-V6.5E bldc मोटर चालक बोर्ड के लिए सेंसर रहित BLDC मोटर के साथ हीट सिंक, कनेक्टर और तारों 4
हम अतिरिक्त assy की आपूर्ति कर सकते हैं जैसे कि जोड़ तपाना, कनेक्टर तार।
36-72V मूल JUYI टेक JYQD-V6.5E bldc मोटर चालक बोर्ड के लिए सेंसर रहित BLDC मोटर के साथ हीट सिंक, कनेक्टर और तारों 5
