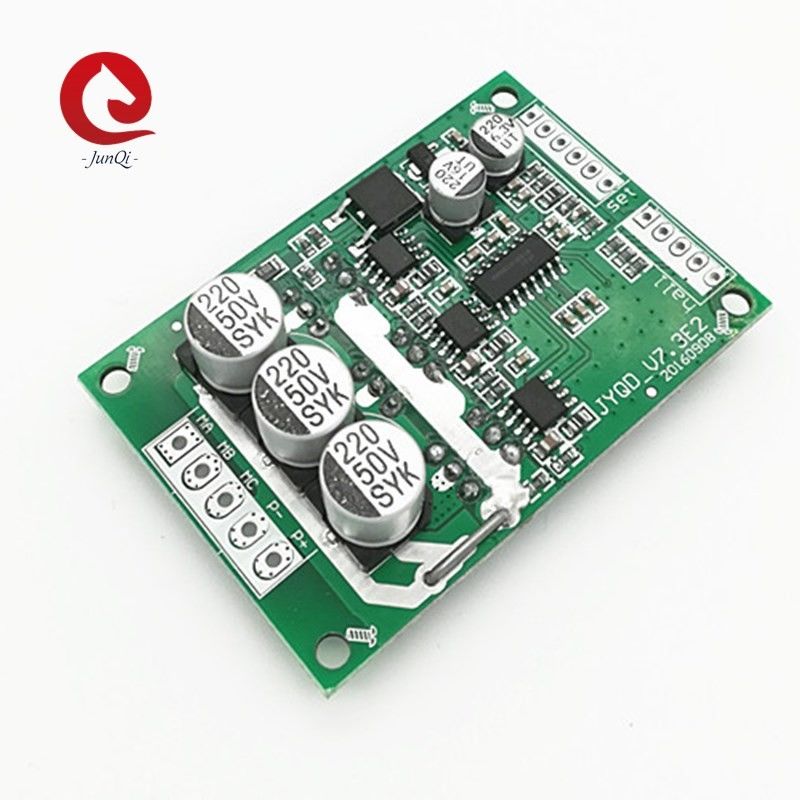

JYQD_V7.3E2 DC12V-36V 500W हाई पावर ब्रशलेस मोटर PWM कंट्रोलर ड्राइवर बोर्ड

JYQD_V7.3E2 DC12V-36V 500W हाई पावर ब्रशलेस मोटर PWM कंट्रोलर ड्राइवर बोर्ड

  • JYQD_V7.3E2 DC12V-36V 500W हाई पावर ब्रशलेस मोटर PWM कंट्रोलर ड्राइवर बोर्ड
  • JYQD_V7.3E2 DC12V-36V 500W हाई पावर ब्रशलेस मोटर PWM कंट्रोलर ड्राइवर बोर्ड
  • JYQD_V7.3E2 DC12V-36V 500W हाई पावर ब्रशलेस मोटर PWM कंट्रोलर ड्राइवर बोर्ड
  • JYQD_V7.3E2 DC12V-36V 500W हाई पावर ब्रशलेस मोटर PWM कंट्रोलर ड्राइवर बोर्ड
  • JYQD_V7.3E2 DC12V-36V 500W हाई पावर ब्रशलेस मोटर PWM कंट्रोलर ड्राइवर बोर्ड
JYQD_V7.3E2 DC12V-36V 500W हाई पावर ब्रशलेस मोटर PWM कंट्रोलर ड्राइवर बोर्ड
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JUYI
प्रमाणन: CE,
मॉडल संख्या: JYQD-V7.3E2
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: Negotiable
पैकेजिंग विवरण: पीई बैग + गत्ते का डिब्बा
प्रसव के समय: 5-10 दिन
भुगतान शर्तें: टी / टी, एल / सी, Paypal
आपूर्ति की क्षमता: 1000sets / दिन
संपर्क करें
विस्तृत उत्पाद विवरण
उत्पाद का नाम: ब्रशलेस डीसी मोटर ड्राइवर बोर्ड कार्यरत वोल्टेज: 12VDC-36VDC
कार्य करंट: 15A गति नियंत्रण: 0-5 वी या पीडब्लूएम
रिंकल: हॉल सेंसर मोटर के लिए तकनीकी सहायता: हाँ
रंग: हरा



12V-36VDC 15A 500W ब्रशलेस डीसी मोटर ड्राइवर विथ JY01 IC, Bldc मोटर ड्राइवर बोर्ड





JYQD_V7.3E2 DC12V-36V 500W हाई पावर ब्रशलेस मोटर PWM कंट्रोलर ड्राइवर बोर्ड 0

विशेष विवरण

ऑपरेटिंग वोल्टेज डीसी 12 वी -36 वी
चालू बिजली ≤15A
निर्गमन शक्ति ≤ 500 डब्ल्यू
गति नियंत्रण 0.1V-5V या PWM इनपुट
परिचालन तापमान -40-85 ℃
वर्तमान आर्द्रता ≤90%
सुरक्षा अधिभार संरक्षण, लॉक-रोटर सुरक्षा, अधिक वर्तमान सुरक्षा
कार्यों स्पीड पल्स सिग्नल आउटपुट, सॉफ्ट रिवर्सिंग (485, कैन पोर्ट ऑल्टरनेटिव)
समग्र आयाम 63X42.5X17 मिमी (एल * डब्ल्यू * एच)
शुद्ध वजन 30 ग्रा
वैकल्पिक घटक

गति नियमन शक्ति नापने का यंत्र

बाहरी 5 अंक टैकोमीटर

JYQD_V7.3E2 DC12V-36V 500W हाई पावर ब्रशलेस मोटर PWM कंट्रोलर ड्राइवर बोर्ड 1


ध्यान:

1: यह ब्रशलेस डीसी मोटर ड्राइवर बोर्ड व्यापक रूप से डीसी ब्रशलेस के साथ हॉल सेंसर (120 ° कोण) तीन चरण के ब्रशलेस डीसी मोटर्स पर लागू होता है


2: उत्पादन शक्ति 60W से अधिक होने पर कृपया हीट सिंक जोड़ना सुनिश्चित करें।JYQD-V7.3E2 Three Phase Brushless DC Motor Driver 15A 12-36V For 42mm 57mm 0


गर्मी सिंक स्थापित करते समय, कृपया 6pcs MOSFETs के लिए इन्सुलेशन परत जोड़ें।यह इन्सुलेशन के बिना स्थायी रूप से ड्राइवर बोर्ड को नुकसान पहुंचाएगा, और बेहतर शीतलन के लिए इन्सुलेशन पर हीट-कंडक्टिंग सिलिकॉन ग्रीस भी लगाएगा।

3: बीएलडीसी मोटर कारखाना अलग-अलग हॉल अनुक्रम का उपयोग कर सकता है, यदि मोटर असामान्य शुरू होता है, चालू नहीं हो सकता है या चालू हो रहा है, तो कृपया हॉल के अनुक्रम को समायोजित करें, या ड्राइवर क्षतिग्रस्त हो जाएगा।



4: कृपया ड्राइवर को सही वोल्टेज प्रदान करें, ऑपरेटिंग रेंज से अधिक न हो।और चालक ने गति नियंत्रण के लिए अंतर्निर्मित 5V बनाया है, गति नियंत्रण के लिए चालक में अतिरिक्त बिजली की आपूर्ति (5V) को न जोड़ें, इससे चालक को नुकसान होगा।



वायरिंग निर्देश:

JYQD_V7.3E2 DC12V-36V 500W हाई पावर ब्रशलेस मोटर PWM कंट्रोलर ड्राइवर बोर्ड 3



1. नियंत्रण बंदरगाह

5V -ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज, बाहरी पोटेंशियोमीटर या गति समायोजन और रिवर्स ऑपरेशन के लिए स्विच

Z / F -Rotating दिशा नियंत्रण बंदरगाहों।कनेक्ट "5V" उच्च स्तर या कोई कनेक्ट आगे की दिशा है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट रिवर्स दिशा है।

वीआर -स्पीड कंट्रोल पोर्ट।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5 वी, इनपुट प्रतिरोध 20K ओम है, इनपुट पीडब्लूएम गति विनियमन, पीडब्लूएम आवृत्ति: जीएनडी से कनेक्ट करें: 1-20KHZ;कर्तव्य चक्र 0-100%

ईएल-योग्य पोर्ट नियंत्रण।ऑपरेशन की अनुमति देने के लिए 5V कनेक्ट करें या कनेक्ट न करें, GND को ऑपरेशन के लिए कनेक्ट करें।

सिग्नल- स्पीड पल्स सिग्नल आउटपुट

GND- ड्राइवर बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है

2. पावर पोर्ट

एमए ---- मोटर चरण ए

एमबी ---- मोटर चरण बी

एमसी ---- मोटर चरण सी

P- ---- डीसी-

पी + ---- डीसी +

3: हॉल सेंसर पोर्ट

हा --- हॉल ए

एचबी --- हॉल बी

एचसी --- हॉल सी

जीएनडी --- जीएनडी

5V --- 5V आउटपुट

4. चालक बोर्ड में मोटर से 50 सेमी से अधिक दूरी होने पर ढाल वाले तारों का उपयोग करें, अन्यथा यह सामान्य उपयोग को प्रभावित करते हुए असामान्य ड्राइविंग का कारण बन सकता है।

5. नियंत्रण बंदरगाह दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 3.96 मिमी

6. ड्राइवर MOSFET और हीट सिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।



आयामी चित्र:

JYQD_V7.3E2 DC12V-36V 500W हाई पावर ब्रशलेस मोटर PWM कंट्रोलर ड्राइवर बोर्ड 4

JYQD_V7.3E2 DC12V-36V 500W हाई पावर ब्रशलेस मोटर PWM कंट्रोलर ड्राइवर बोर्ड 5

हम तार कनेक्टर्स और हीटसिंक जोड़ सकते हैं।JYQD_V7.3E2 DC12V-36V 500W हाई पावर ब्रशलेस मोटर PWM कंट्रोलर ड्राइवर बोर्ड 6
