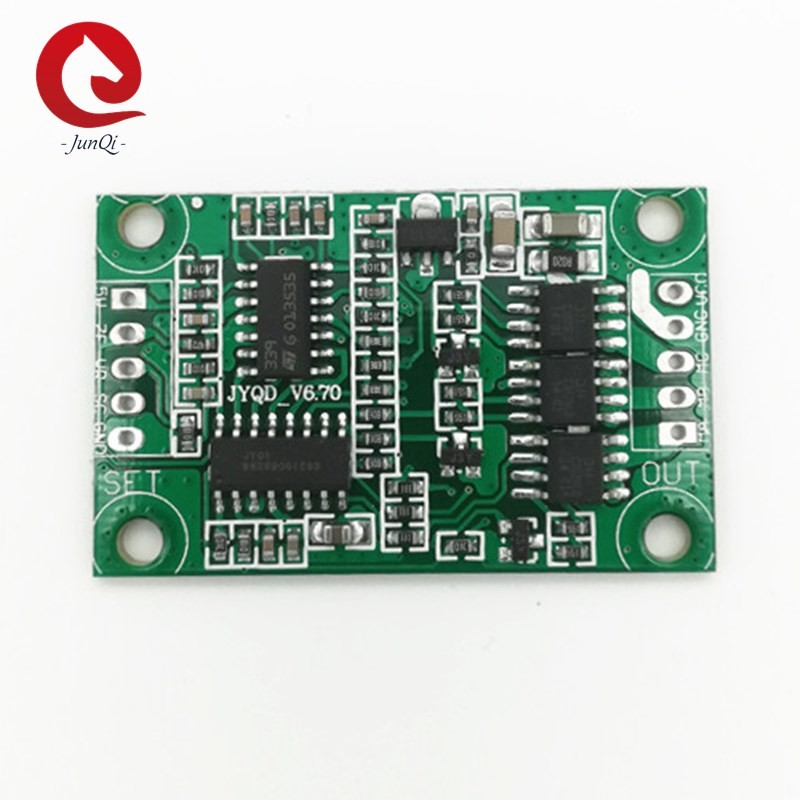

| उत्पाद का नाम: | ब्रशलेस डीसी मोटर ड्राइवर बोर्ड | कार्यरत वोल्टेज: | 24vdc |
|---|---|---|---|
| कार्य करंट: | 2A | गति नियंत्रण: | 0-5V |
| स्पीड पल्स सिग्नल आउटपुट: | हाँ | रिंकल: | सेंसर रहित मोटर के लिए |
| तकनीकी सहायता: | हाँ | रंग: | हरा |
| प्रमुखता देना: | 2A ब्रशलेस डीसी मोटर ड्राइवर |
||
| मॉडल संख्या | JYQD-V6.7 |
| हेअस्थायी अस्थायी। | -20-85 ℃ |
| हेपेरेटिंग वोल्टेज | 12 वी / 24 वी |
| मकुल्हाड़ी वर्तमान | 3 ए |
| शेष भाग।काम में हो वर्तमान | २ अ |
| · PWM की गति नियंत्रण | PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100% |
| एनोडल वोल्टेज गति विनियमन | 0-5 वी |
| स्पीड पल्स सिग्नल आउटपुट | हाँ |
आवेदन टिप्पणी:
1. पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट चालक मंडल की सीमा से अधिक नहीं हैं।
2. यह ड्राइवर बोर्ड 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए उपयोग किया जाता है, लेकिन सीधे सभी 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए सूट नहीं करता है।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे कि घबराना, उलटना शुरू करना, मोटर नोलड काम करना बहुत बड़ा है, तो गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ स्टार्ट-अप नहीं कर सकते।) ग्राहक समायोजित कर सकते हैं। सर्वश्रेष्ठ ड्राइविंग प्रभाव को प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड का प्रतिरोध और धारिता (समायोजन कैसे करें के लिए लगाव देखें)
3. JYQD-V6.7 ड्राइवर बोर्ड आवास और हीटसिंक के बिना नंगे बोर्ड है।यदि 60W से नीचे की मोटर की शक्ति, इसे हीटसिंक जोड़ने की आवश्यकता नहीं है, तो इसे केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की आवश्यकता है।यदि मोटर की शक्ति 36W से अधिक है, तो इसे नीचे दिए गए आरेख की तरह हीटसिंक जोड़ना होगा।
4. कृपया ध्यान दें कि JYQD-V6.7 ड्राइवर बोर्ड में कोई एंटी-रिवर्स कनेक्शन सुरक्षा नहीं है, यह ध्रुवीयता कनेक्शन को उलट देने पर ड्राइवर बोर्ड को स्थायी रूप से नुकसान पहुंचाएगा।
5. ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट कनेक्ट बाहरी डिवाइस को प्रतिबंधित करता है।यह केवल गति नियंत्रण और उत्क्रमण के लिए बोर्ड के बाहरी पोटेंशियोमीटर और स्विच पर लागू होता है।
6. JYQD-V6.7 ड्राइवर बोर्ड पर "SC" टर्मिनल मोटर स्पीड पल्स आउटपुट सिग्नल (पुश-पुल आउटपुट) है, और अधिकतम आउटपुट वर्तमान 5mA से कम है।
वायरिंग का नक्शा:
5V ----- ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज
SC ---- मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5 V पल्स सिग्नल।
1 है। नियंत्रण बंदरगाह
जेड / एफ ---- घूर्णन दिशा नियंत्रण बंदरगाहों।कनेक्ट "5V" उच्च स्तर या कोई कनेक्ट आगे की दिशा है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट रिवर्स दिशा है।
वीआर ---- स्पीड कंट्रोल पोर्ट।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5 वी, इनपुट प्रतिरोध 20K ओम है, इनपुट पीडब्लूएम गति विनियमन, पीडब्लूएम आवृत्ति: जीएनडी से कनेक्ट करें: 1-20KHZ;कर्तव्य चक्र 0-100%
GND- ड्राइव बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है
2. पावर पोर्ट
एमए ---- मोटर चरण ए
एमबी ---- मोटर चरण बी
एमसी ---- मोटर चरण सी
GND ---- DC-
वीसीसी ---- डीसी +
3. यदि चालक बोर्ड में मोटर से 50 सेमी से अधिक दूरी है, तो परिरक्षित तारों का उपयोग करें, अन्यथा यह सामान्य उपयोग को प्रभावित करते हुए असामान्य ड्राइविंग का कारण बन सकता है।
4. नियंत्रण पोर्ट दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 2.54 मिमी
5. चालक MOSFET और हीट सिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।
