ग्राहकों के लिए मूल्य बनाने के लिए। ईमानदारी और जीत-जीत।
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | junqi |
| प्रमाणन: | IS9001, TS16949,CE |
| मॉडल संख्या: | OWP-7000KL67 |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | Negotialbe |
| पैकेजिंग विवरण: | निर्यात के लिए उपयुक्त |
| प्रसव के समय: | आधार पर आदेश, |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 1000SET / माह |
| नमूना: | OWP-7000KL67 | सामग्री: | पीपीएस + जीएफ, एल्यूमीनियम मिश्र |
|---|---|---|---|
| वोल्टेज: | 24VDC (18V-32VDC) | शक्ति: | 240W |
| रेटेड प्रवाह दर: | 2800L / एच | मैक्स हेड: | 16M |
| आवेदन: | हाइब्रिड बस, इलेक्ट्रिक वाहन | आईपी ग्रेड: | IP68 |
| जिंदगी: | ≥20000h | शोर: | ≤65dB |
| प्रमुखता देना: | 240W उच्च दबाव पानी पंप,2800L / एच बिजली पानी हस्तांतरण पंप,16M उच्च दबाव पानी पंप |
||
ब्रशलेस डीसी मोटर सेंट्रीफ्यूगल पंप DC 24V 300W हैवी ड्यूटी इलेक्ट्रिक वॉटर पंप इलेक्ट्रिक बस, ट्रक बैटरी और कंट्रोलर पीडब्लूएम के साथ ठंडा करने के लिए

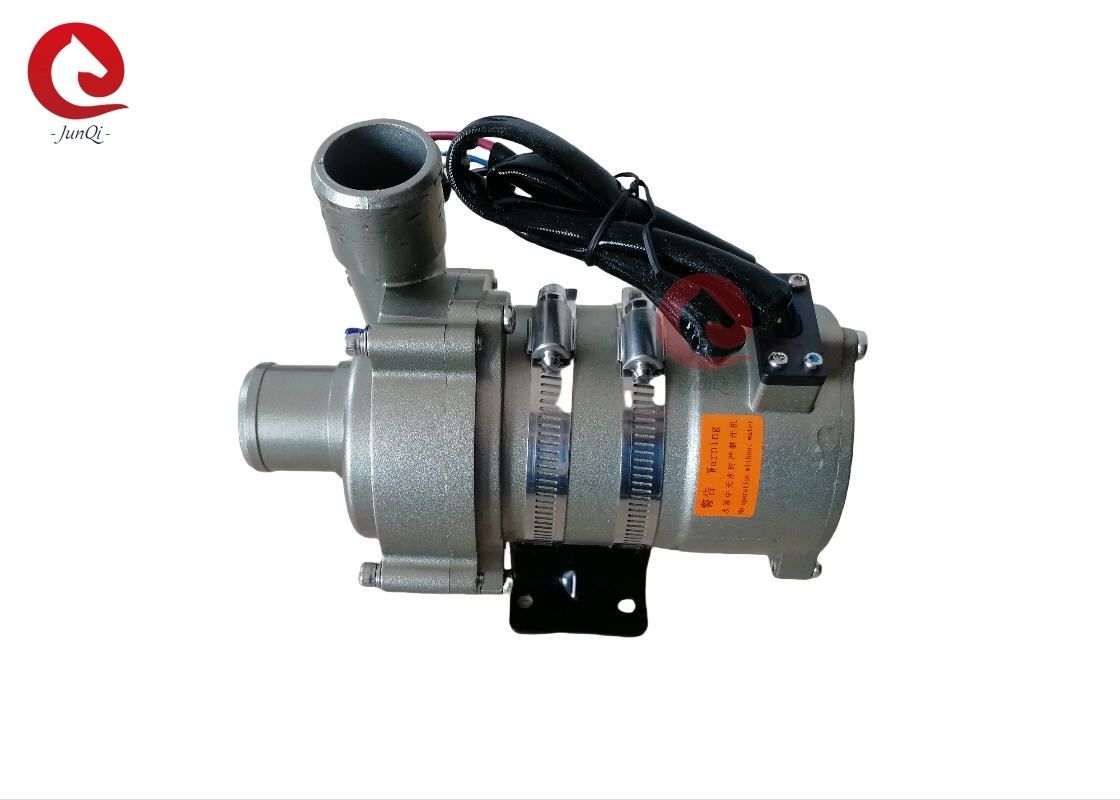

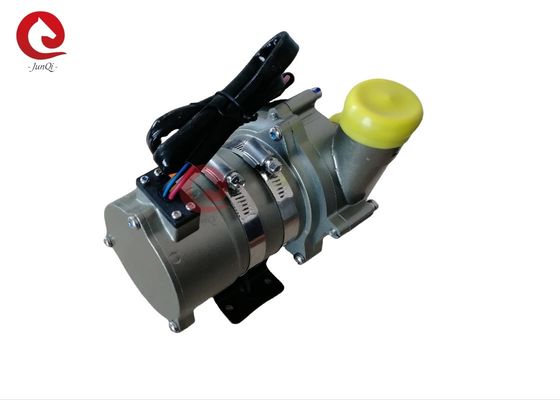

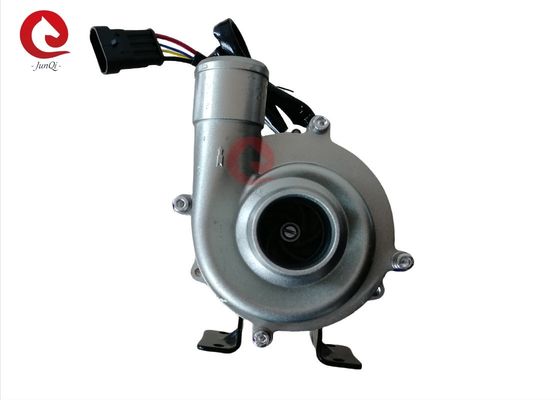

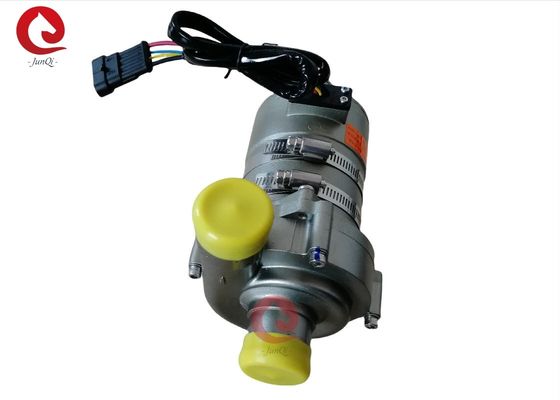

बिजली बस / ट्रक बैटरी और नियंत्रक शीतलन प्रणाली के लिए OWP-7000KL67 300W भारी शुल्क बिजली पानी पंप
■ अनुप्रयोग
व्यापक रूप से हाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहन, ट्रेन, जहाज और अन्य हीटिंग और में उपयोग किया जाता है
शीतलन परिसंचरण प्रणाली।
■ सुविधाएँ
◆ केन्द्रापसारक पम्प
◆ चुंबकीय बल संचरण
, उच्च दक्षता brushless डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबे समय से सेवा जीवन।
विस्तृत श्रृंखला ऑपरेटिंग तापमान के साथ
◆ PWM सिग्नल स्पीड कंट्रोलिंग (वैकल्पिक)
◆ डायग्नोस्टिक सिग्नल आउटपुट (वैकल्पिक)
Constant निरंतर प्रवाह को नियंत्रित करने के साथ
◆ रिवर्स पोलरिटी प्रोटेक्शन
Protection ड्राई रनिंग सुरक्षा
। ओवर वोल्टेज, वर्तमान सुरक्षा पर
। अधिभार, तापमान संरक्षण पर
■ तकनीकी विवरण (तरल के संपर्क में संबंधित भाग)
पंप सिर आवास: एल्यूमीनियम मिश्र धातु कास्टिंग मरो
इम्पेलर: पीपीएस + जीएफ
ढाल गुहा: पीपीएस + जीएफ
दस्ता आस्तीन: कारबोरंडम मिश्रित सामग्री
दस्ता: स्टेनलेस स्टील (3CR14) शाफ्ट
चुंबक आवास: पीपीएस प्लास्टिक कैप्सूलेशन
सील की अंगूठी: ईपीडीएम
■ ड्राइविंग डिवाइस (मोटर सहित)
ड्राइविंग रोटर: PPS प्लास्टिक कैप्सूलेटेड चुंबक
शिकंजा और नट: 304 स्टेनलेस स्टील
ड्राइविंग मोटर: ब्रश रहित मोटर
मोटर वायर फ्रेम: पीपीए जीएफ
पंप हाउसिंग: सैंडब्लास्टिंग और एनोडाइजिंग + पीई पाउडर कोटिंग के साथ डाई-कास्टिंग एल्यूमीनियम केस ।।
ब्रैकेट: स्टील
ब्रैकेट घेरा: यूएस 304 स्टेनलेस स्टील
IP67 रेटिंग के आधार पर वाटरप्रूफ (en60529)
कनेक्टर मॉडल: AMP282104-1 (प्लग किया गया AMP282109-1)
नोजल व्यास: 40 मिमी (1.5 इंच)
■ बढ़ते निर्देश
OWP-7000KL67 श्रृंखला पंप केन्द्रापसारक पंप हैं जिन्हें पूर्व-भरे जाने की आवश्यकता होती है,
पंप यह सुनिश्चित करने के लिए सिस्टम की निम्नतम स्थिति में स्थापित है कि प्ररित करनेवाला हमेशा होता है
तरल में डूबे, या पंप पर बिजली से पहले भरा।
1: पंप को ड्राई-रनिंग नहीं होना चाहिए, भले ही यह 15 मिनट (15 के बाद) सूख सकता है
मिनट सूखी चल रहा है, यह स्वचालित रूप से बंद हो जाएगा), सूखी दौड़ शोर कर देगा, यह भी बढ़ रही है
शाफ्ट और शाफ्ट आस्तीन के लिए घर्षण।
2: पंप इनलेट को जोड़ने वाले अनुशंसित व्यास पाइप का उपयोग करें, यदि आप एक छोटे व्यास का उपयोग करते हैं
नली पंप इनलेट, पंप में नकारात्मक दबाव के कारण, बाहर की हवा आसान प्रवेश करती है
पाइप लाइन के माध्यम से पंप, यह पंप प्रदर्शन गिरावट, और भी हवा कर देगा
बुलबुले पंप को नुकसान पहुंचाते हैं।
3: पंप इनलेट दिशा से देखे जाने पर, प्ररित करनेवाला दक्षिणावर्त घूमता है (तीर को देखें)
आउटलेट पोर्ट)।
4: पंप को खड़ी या क्षैतिज रूप से स्थापित किया जा सकता है (आकृति 1 देखें) जब स्थापित हो
ऊर्ध्वाधर रूप से, आउटलेट पोर्ट ऊपर की ओर होना चाहिए।
5: ड्राई-रनिंग से बचने के लिए (हवा प्ररित करनेवाला में फंस जाती है), पानी पंप आउटलेट पोर्ट चाहिए
ऊर्ध्वाधर या प्ररित करनेवाला के ऊपरी भाग में हो।(चित्र 1 देखें)
6: हवा बनाने के लिए जुड़ा हुआ पाइप लंबवत रखा जाना चाहिए (या 20 सेमी में कोहनी नहीं)
आसानी से छुट्टी दे दी गई, आउटलेट पाइप को 90 डिग्री से कम कोहनी (आंकड़ा 2 देखें) से कम नहीं इस्तेमाल किया जाना चाहिए।
7: बड़े अनाज अशुद्धता तरल के साथ तरल के रूप में समुद्री जल या अन्य भारी प्रदूषण का उपयोग नहीं कर सकते
माध्यम है।
तापमान पैरामीटर
मध्यम तरल तापमान: -40 ℃ से + 85 ℃ (-40 ° F से + 185 ° F)
कार्य परिवेश का तापमान: -40 ℃ से + 120 ℃ (-40 ° F से + 248 ° F)
भंडारण तापमान: -40 ℃ से + 70 ℃ (-40 ° F से + 158 ° F)
(100 ℃ तक, लेकिन यह सेवा जीवन को छोटा कर देगा)
■ सिस्टम का दबाव
-0.2 से 2.5 बार (100 ℃ (212 ° F))।
रेटेड वोल्टेज और 36 ℃ (86 ° F) परिवेश के आधार पर सेवा जीवन 20,000 घंटे से अधिक है
तापमान।
■ वोल्टेज रेंज
रेटेड 24V पानी पंप, व्यावहारिक रेंज 18V - 32V
हालांकि मोटर का उपयोग वोल्टेज और तापमान की एक विस्तृत श्रृंखला में किया जा सकता है, लेकिन अत्यधिक या बहुत अधिक
कम वोल्टेज और तापमान मोटर की सेवा जीवन को प्रभावित करेगा, पंप नहीं हो सकता है
थर्मल विकिरण परिवेश के संपर्क में।
मध्यम तरल: तरल मिश्रण (60% ग्लाइकोल के साथ पानी)
■ विद्युत पैरामीटर
|
कार्यरत वोल्टेज (वीडीसी) |
मूल्यांकित शक्ति (डब्ल्यू) |
मूल्यांकित प्रवाह (एल / एच) |
आयाम (मिमी) |
वजन (छ) |
|
24V (18V-32V) |
240 डब्ल्यू |
क्यू = 2800 एल / एच, एच 16 एम |
190 * 90 * 157 |
2200 ग्रा |
कनेक्टर मॉडल और संबंधित विद्युत गुण (चित्र 3 देखें):
|
AMP282104 (प्लग AMP282109-1 से मिलान) |
1 |
२ |
|
+ 24 वी |
GND |
|
तार की मोटाई |
सबसे लंबे तार का इस्तेमाल * |
|
|
24 वी |
|
1.5 मिमी 1.5 |
16 मी |
|
2.5 मिमी 2.5 |
25 मी |
|
3 मिमी 3 |
31 एम |
|
4 मिमी 4 |
40 मी |
अनुशंसित तार का आकार (3% वोल्टेज ड्रॉप पर आधारित) है
* तार की लंबाई का मतलब है पंप से बैटरी तक की दूरी
■ ध्यान
1. कार्य परिवेश का तापमान: -40 ℃ --120 ℃, स्थापना के दौरान तीन-तत्व उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन के करीब से बचने की कोशिश करनी चाहिए, काम के माहौल का तापमान सुनिश्चित करना चाहिए।
2. पंप की सेवा जीवन का विस्तार करने के लिए, पानी के पंप की स्थापना की स्थिति को कम से कम पानी के स्तर के करीब होना चाहिए।
4. धूल वातावरण से दूर पंप का उपयोग करें, धूल सेवा जीवन को कम करने के लिए हानिकारक है
5. पानी की शुद्धता पर ध्यान दें, पंप के सेवा जीवन को कम करने के लिए जाम और प्ररित करनेवाला से बचें
■ प्रदर्शन पैरामीटर
बाहरी आयाम
उत्पाद टैग: 24VDC OWP-7000KL67 उच्च दबाव ऑटो इलेक्ट्रिक वॉटर पंप मैक्स फ्लो 5500L / H BYD YUTONG BEV बस के लिए
