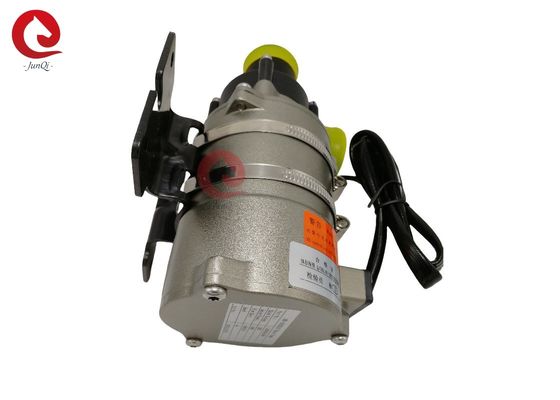

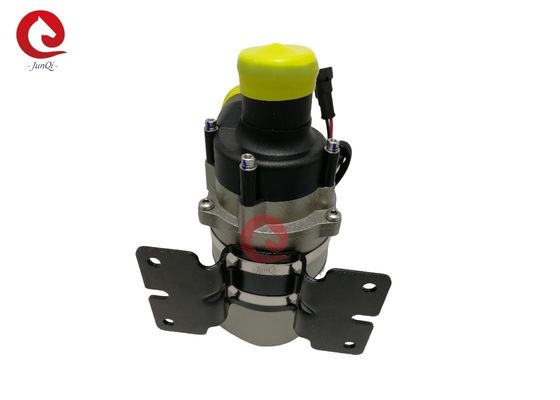

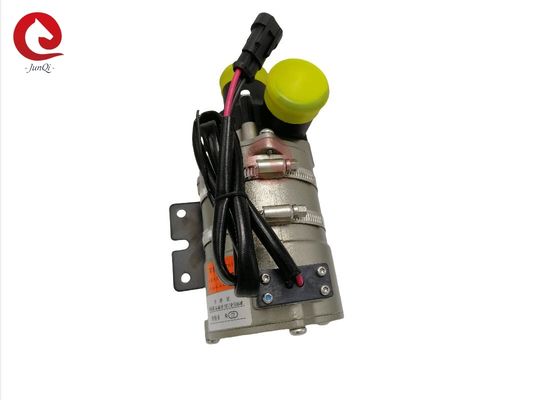

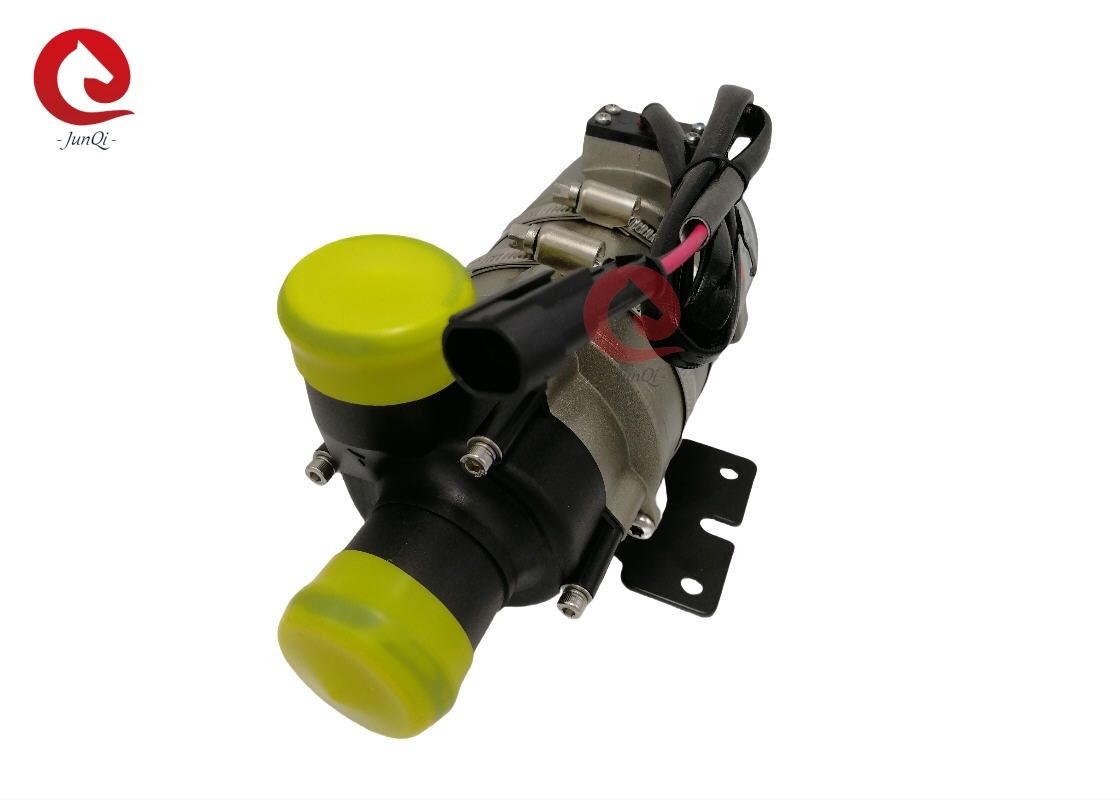

OWP-6000KL67 SERIES ब्रशलेस DC वाटर पंप
बूस्टिंग/सर्कुलेशन/वेरिएबल-फ़्रीक्वेंसी/लो-नॉइज़/सेंट्रीफ्यूगल पंप
PWM नियंत्रण/सिग्नल फीडबैक
तकनीकी विवरण (तरल के संपर्क में आने वाले संबंधित भाग)
पंप हेड हाउसिंग: PPS+GF
इम्पेलर: PPS+GF
शील्ड कैविटी: PPS+GF
शाफ्ट स्लीव: कार्बोरंडम कंपोजिट सामग्री
शाफ्ट: स्टेनलेस स्टील (3CR14) शाफ्ट
मैग्नेट हाउसिंग: PPS प्लास्टिक कैप्सुलेशन
सील रिंग: EPDM
ड्राइविंग डिवाइस (मोटर सहित)
ड्राइविंग रोटर: PPS प्लास्टिक कैप्सुलेटेड मैग्नेट
स्क्रू और नट: SUS 304 स्टेनलेस स्टील
ड्राइविंग मोटर: ब्रशलेस मोटर
मोटर वायर फ्रेम: PPA GF
पंप हाउसिंग: सैंडब्लास्टिंग और एनोडाइजिंग + PE पाउडर कोटिंग के साथ डाई-कास्ट एल्यूमीनियम केस।
ब्रैकेट: स्टील
ब्रैकेट हूप: US 304 स्टेनलेस स्टील
IP67 रेटिंग (en60529) के आधार पर वाटरप्रूफ
कनेक्टर मॉडल: AMP282104-1 (मिलान प्लग AMP282109-1)
नोजल व्यास: 40 मिमी (1.5 इंच) स्थापना निर्देश
OWP-6000KL श्रृंखला पंप सेंट्रीफ्यूगल पंप हैं जिन्हें पहले से भरने की आवश्यकता होती है,
सिस्टम के सबसे निचले स्थान पर पंप स्थापित किया गया है ताकि यह सुनिश्चित हो सके कि इम्पेलर हमेशा
तरल में डूबा रहे, या पावर ऑन करने से पहले पंप को पहले से भर लें।
1: पंप को सूखा नहीं चलाना चाहिए, भले ही इसे 15 मिनट तक सूखा चलाया जा सकता है (15 मिनट के बाद
मिनट सूखा चलने पर, यह स्वचालित रूप से बंद हो जाएगा), सूखा चलने से शोर होगा, साथ ही
शाफ्ट और शाफ्ट स्लीव में घर्षण बढ़ेगा।
2: पंप इनलेट को जोड़ने वाले अनुशंसित व्यास पाइप का उपयोग करें, यदि आप एक छोटे व्यास का उपयोग करते हैं
नली पंप इनलेट, पंप में नकारात्मक दबाव के कारण, बाहर की हवा पाइपलाइन के माध्यम से पंप में प्रवेश करना आसान है, यह
पंप के प्रदर्शन में गिरावट लाएगा, और हवा के बुलबुले भी पंप को नुकसान पहुंचाएंगे।
3: पंप इनलेट दिशा से देखने पर, इम्पेलर दक्षिणावर्त घूमता है (आउटलेट पोर्ट पर तीर देखें)।
4: पंप को लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है (चित्र 1 देखें) जब लंबवत स्थापित किया जाता है,
आउटलेट पोर्ट ऊपर की ओर होना चाहिए।
5: सूखे चलने (इम्पेलर में हवा फंसने) से बचने के लिए, वाटर पंप आउटलेट पोर्ट को
लंबवत या इम्पेलर के ऊपर होना चाहिए। (चित्र 1 देखें)
6: कनेक्टेड पाइप को लंबवत रूप से स्थापित किया जाना चाहिए (या 20 सेमी में कोई कोहनी नहीं) ताकि हवा
आसानी से निकल जाए, आउटलेट पाइप का उपयोग 90 डिग्री से कम कोहनी के लिए नहीं किया जाना चाहिए (चित्र 2 देखें)।
7: समुद्री जल या अन्य भारी प्रदूषण वाले बड़े अनाज अशुद्धता तरल का उपयोग तरल के रूप में नहीं किया जा सकता है
माध्यम।
तापमान पैरामीटर
माध्यम तरल तापमान: -40℃ से +85℃ (-40°F से + 185°F)
कार्यकारी परिवेश तापमान: -40℃ से +120℃ (-40°F से +248°F)
भंडारण तापमान: -40℃ से +70℃ (-40°F से +158°F)
(100 ℃ तक, लेकिन यह सेवा जीवन को छोटा कर देगा)
सिस्टम दबाव
-0.2 से 2.5 बार (100℃ (212°F)।
रेटेड वोल्टेज और 36℃(86°F) परिवेश के आधार पर सेवा जीवन 20,000 घंटे से अधिक है
तापमान।
वोल्टेज रेंज
रेटेड 24V वाटर पंप, काम करने योग्य रेंज 18V - 32V
हालांकि मोटर का उपयोग वोल्टेज और तापमान की एक विस्तृत श्रृंखला में किया जा सकता है, लेकिन अत्यधिक या बहुत
कम वोल्टेज और तापमान मोटर के सेवा जीवन को प्रभावित करेगा, पंप को
थर्मल विकिरण परिवेश के संपर्क में नहीं आना चाहिए।
माध्यम तरल: तरल मिश्रण (60% से कम ग्लाइकोल के साथ पानी)
विद्युत पैरामीटर
कार्यकारी वोल्टेज
(VDC)
|
रेटेड पावर
(W)
|
रेटेड फ्लो
(L/H)
|
आयाम
(मिमी)
|
वज़न
(g)
|
18-32v (24V)
190W
|
| Q=6000L/H, |
H |
≥
4m202*90*1051700g
|
कनेक्टर मॉडल और संबंधित विद्युत गुण (चित्र 3 देखें): |
AMP282104 |
(मिलान प्लग AMP282109-1
|
1
2
|
+24VDC |
GND |
| अनुशंसित वायर आकार (3% वोल्टेज ड्रॉप के आधार पर) |
तार की मोटाई |
सबसे लंबा तार प्रयुक्त
| 24v |
1.5 mm² |
|
16m |
|
2.5 mm²
|
25m |
|
3 mm²
|
31m |
|
4 mm²
|
40m |
|
* तार की लंबाई का अर्थ है पंप से बैटरी की दूरी
|
सावधानियां |
1. कार्यकारी परिवेश तापमान: -40℃--120℃, स्थापना के दौरान तीन-तत्व के करीब आने से बचना चाहिए
उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन, कार्यकारी सुनिश्चित करें
पर्यावरण का तापमान।
2. वाटर पंप की स्थापना स्थिति को यथासंभव कम पानी के करीब होना चाहिए
स्तर, पंप के सेवा जीवन का विस्तार करने के लिए।
4. कृपया धूल भरे वातावरण से दूर पंप का उपयोग करें, धूल सेवा को कम करने के लिए हानिकारक है
जीवन
5. पानी की शुद्धता पर ध्यान दें, पंप के सेवा जीवन को कम करने के लिए जाम और इम्पेलर-ब्लॉक से बचें
पैरामीटर
प्रदर्शन पैरामीटर
अनुप्रयोग
हाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहन, ट्रेन, जहाज और अन्य हीटिंग और में व्यापक रूप से उपयोग किया जाता हैशीतलन परिसंचरण प्रणाली।
विशेषताएँ
सेंट्रीफ्यूगल पंप
चुंबकीय बल संचरण
उच्च दक्षता ब्रशलेस डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबा सेवा जीवन।
तापमान की विस्तृत श्रृंखला के साथ
PWM सिग्नल गति नियंत्रण (वैकल्पिक)
नैदानिक सिग्नल आउटपुट (वैकल्पिक)
निरंतर प्रवाह नियंत्रण के साथ
रिवर्स ध्रुवता सुरक्षा
सूखा चलने से सुरक्षा
ओवर वोल्टेज, ओवर करंट सुरक्षा
ओवरलोड, ओवर तापमान सुरक्षा
बाहरी आयाम:
उच्च मात्रा ऑटो इलेक्ट्रिक वाटर पंप कूलेंट सर्कुलेशन हेवी ड्यूटी
