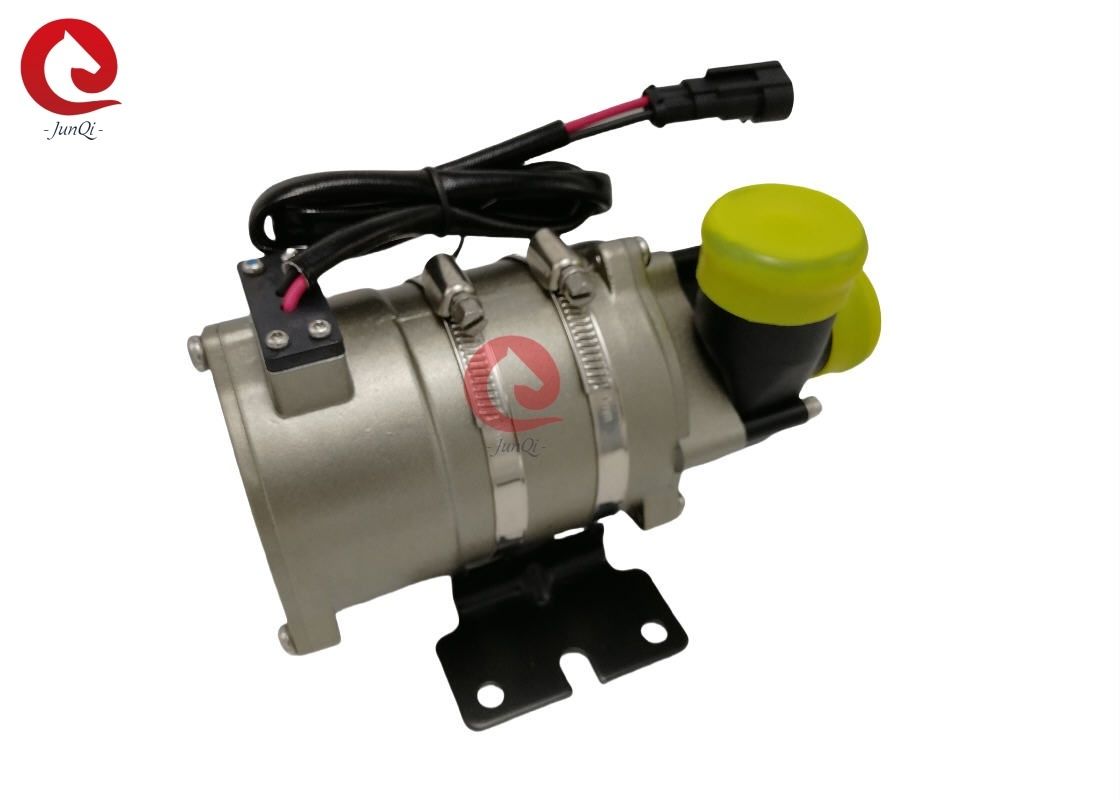

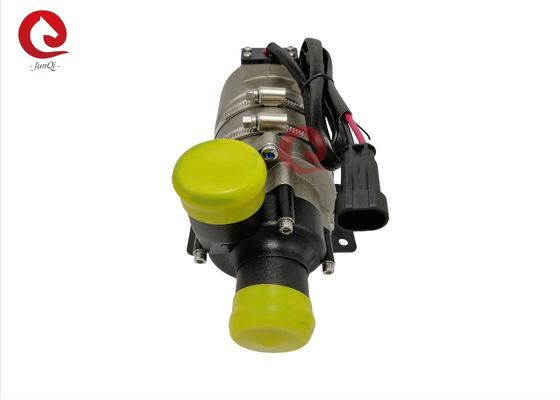

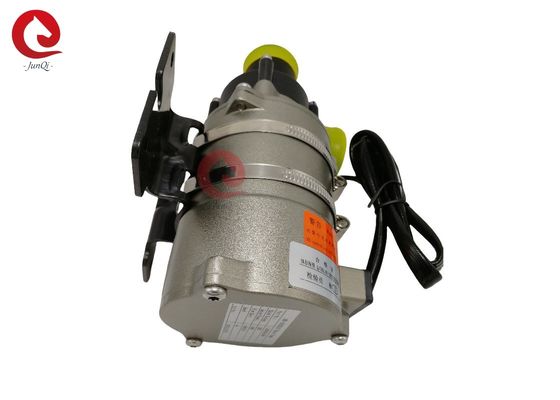

OWP-6000KL67 SERIES ब्रशलेस डीसी पानी पंप
प्रवर्धन/सर्कुलेशन/परिवर्तनीय आवृत्ति/कम शोर/केंद्रविहार पंप
पीडब्ल्यूएम नियंत्रण/सिग्नल प्रतिक्रिया
■ अनुप्रयोग
व्यापक रूप से हाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहन, ट्रेन, जहाज और अन्य हीटिंग और
शीतलन परिसंचरण प्रणाली।
■ विशेषताएं
◆सेंट्रीफ्यूगल पंप
◆चुंबकीय बल संचरण
◆उच्च दक्षता ब्रशलेस डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबी सेवा जीवन।
◆व्यापक परिचालन तापमान के साथ
◆पीडब्ल्यूएम सिग्नल गति नियंत्रण (वैकल्पिक)
◆निदान संकेत आउटपुट (वैकल्पिक)
◆निरंतर प्रवाह नियंत्रण के साथ
◆विपरित ध्रुवीयता संरक्षण
◆शुष्क चलने से सुरक्षा
◆ओवर वोल्टेज, ओवर करंट सुरक्षा
◆अतिभार, अतितापमान संरक्षण
■ तकनीकी विवरण (तरल पदार्थ के संपर्क में आने वाले संबंधित भाग)
पंप सिर आवासः पीपीएस+जीएफ
इम्पेलर: पीपीएस+जीएफ
ढाल गुहाः पीपीएस+जीएफ
शाफ्ट आस्तीनः कार्बोरुंडम कम्पोजिट सामग्री
शाफ्टः स्टेनलेस स्टील ((3CR14) शाफ्ट
चुंबक आवासः पीपीएस प्लास्टिक कैप्सूल
सील रिंगः ईपीडीएम
■ ड्राइविंग डिवाइस (मोटर सहित)
ड्राइविंग रोटर: पीपीएस प्लास्टिक कैप्सूल मैग्नेट
स्क्रू और नट्स: SUS 304 स्टेनलेस स्टील
ड्राइविंग मोटरः ब्रशलेस मोटर
मोटर तार फ्रेम: पीपीए जीएफ
पंप आवासः रेत और एनोडाइजिंग + पीई पाउडर कोटिंग के साथ डाई-कास्टिंग एल्यूमीनियम केस।
ब्रैकेटः स्टील
ब्रैकेट रिंगः यूएस 304 स्टेनलेस स्टील
IP67 रेटिंग के आधार पर जलरोधक (en60529)
कनेक्टर का मॉडलः AMP282104-1 (मिश्रित प्लग AMP282109-1)
नोजल व्यास:40 मिमी (1.5 इंच) ■ माउंटिंग निर्देश
ओडब्ल्यूपी-6000केएल श्रृंखला के पंप सेंट्रीफ्यूगल पंप हैं जिन्हें पूर्व-भरने की आवश्यकता होती है,
पंप यह सुनिश्चित करने के लिए प्रणाली की सबसे कम स्थिति में स्थापित है कि impeller हमेशा है
तरल पदार्थ में डुबोया, या पूर्व भरने पंप बिजली चालू करने से पहले.
1: पंप को सूखे पर नहीं चलना चाहिए, भले ही यह 15 मिनट के लिए सूखे पर चल सकता है (15 मिनट के बाद)
मिनटों के सूखे चलने, यह स्वचालित रूप से बंद हो जाएगा), सूखे चलने शोर बना देगा, यह भी वृद्धि
शाफ्ट और शाफ्ट आस्तीन पर घर्षण।
2: यदि आप छोटे व्यास के पाइप का उपयोग करते हैं तो पंप इनलेट को जोड़ने के लिए अनुशंसित व्यास पाइप का उपयोग करें
नली पंप इनलेट, पंप में नकारात्मक दबाव के कारण, बाहर की हवा को पंप में प्रवेश करना आसान हो जाता है
पाइपलाइन के माध्यम से पंप, यह पंप प्रदर्शन गिरावट कर देगा, और यह भी हवा
बुलबुले पंप को नुकसान पहुंचाते हैं।
3: पंप के इनलेट दिशा से देखा गया, रोलर घड़ी के संकेत के अनुसार घूमता है (पंप पर तीर देखें)
आउटलेट पोर्ट) ।

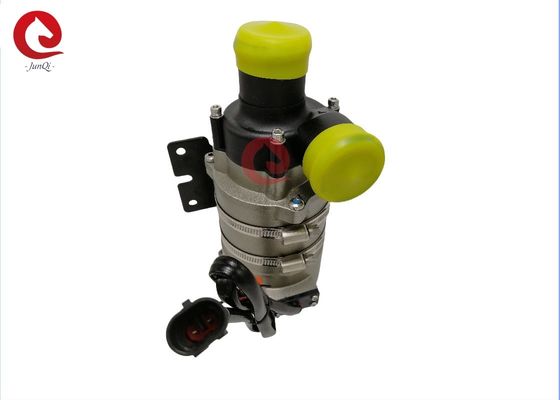

4: पंप को ऊर्ध्वाधर या क्षैतिज रूप से स्थापित किया जा सकता है (चित्र 1 देखें)
लंबवत रूप से, आउटलेट पोर्ट ऊपर की ओर होना चाहिए।
5: सूखे चलने से बचने के लिए (इम्पेलर में हवा फंस जाती है),पानी पंप आउटलेट पोर्ट को बंद करना चाहिए
ऊर्ध्वाधर या रोलर के ऊपरी भाग में होना चाहिए (चित्र 1 देखें)
6: कनेक्टेड पाइप को ऊर्ध्वाधर स्थापित किया जाना चाहिए (या 20 सेमी में कोहनी नहीं)
आसानी से डिस्चार्ज किया जाता है, आउटलेट पाइप का उपयोग 90 डिग्री कोहनी से कम नहीं किया जाना चाहिए (चित्र 2 देखें) ।
7: द्रव के रूप में बड़े अनाज अशुद्धता तरल के साथ समुद्र के पानी या अन्य भारी प्रदूषण का उपयोग नहीं कर सकते
मध्यम.
■ तापमान पैरामीटर
मध्यम तरल तापमानः -40°C से +85°C (-40°F से +185°F)
परिवेश का कार्य तापमानः -40°C से +120°C (-40°F से +248°F)
भंडारण तापमानः -40°C से +70°C (-40°F से +158°F)
(100 °C तक, लेकिन यह सेवा जीवन को छोटा करेगा)
■ सिस्टम दबाव
-0.2 से 2.5 बार (100°C (212°F) ।
सेवा जीवन नामित वोल्टेज और 36°C ((86°F) परिवेश के आधार पर 20,000 घंटे से अधिक है
तापमान।
■ वोल्टेज रेंज
नामित 24V पानी पंप, काम करने योग्य सीमा 18V - 32V
हालांकि मोटर को एक विस्तृत वोल्टेज और तापमान रेंज में इस्तेमाल किया जा सकता है, लेकिन अत्यधिक या बहुत अधिक
कम वोल्टेज और तापमान मोटर के सेवा जीवन को प्रभावित करेगा, पंप नहीं किया जा सकता
ताप विकिरण के संपर्क में।
मध्यम तरल: तरल मिश्रण (जल जिसमें 60% से कम ग्लाइकोल होता है)
■ विद्युत पैरामीटर
|
कार्यरत वोल्टेज
(वीडीसी)
|
नामित शक्ति
(डब्ल्यू)
|
नामित प्रवाह
(L/H)
|
आयाम
(मिमी)
|
वजन
घ)
|
| 18-32v (24V) |
190W |
Q=6000L/H,
H≥4 मीटर
|
202*90*105 |
1700 ग्राम |
कनेक्टर मॉडल और संबंधित विद्युत गुण (चित्र 3 देखें):
|
AMP282104
(समान प्लग AMP282109-1
|
1 |
2 |
| +24 वीडीसी |
जीएनडी |
अनुशंसित तार का आकार है (3% वोल्टेज ड्रॉप के आधार पर)
| तार की मोटाई |
सबसे लंबी तार |
| |
24 वी |
|
1.5 मिमी2
|
16 मीटर |
|
2.5 मिमी2
|
25 मीटर |
|
3 मिमी2
|
31 मीटर |
|
4 मिमी2
|
40 मीटर |
* तार की लंबाई का अर्थ है पंप से बैटरी तक की दूरी
■ ध्यान
1परिवेश का कामकाजी तापमानः-40°C--120°C, तीन तत्वों के निकट से बचने का प्रयास करना चाहिए
उत्प्रेरक, गैस निर्वहन पाइप प्रणाली और स्थापना के दौरान इंजन, काम सुनिश्चित
वातावरण का तापमान।
2पानी के पंप की स्थापना की स्थिति कम पानी के निकट यथासंभव होनी चाहिए।
पंप के सेवा जीवन का विस्तार करने के लिए।
4. कृपया धूल भरे वातावरण से दूर पंप का उपयोग करें, धूल सेवा को कम करने के लिए हानिकारक है
जीवन
5. पानी की शुद्धता पर ध्यान दें, जाम से बचें और इम्पेलर-अवरुद्ध को कम करने के लिए
पंप का सेवा जीवन
■प्रदर्शन पैरामीटर
बाहरी आयाम:
उच्च मात्रा ऑटो इलेक्ट्रिक पानी पंप शीतलक परिसंचरण भारी शुल्क
