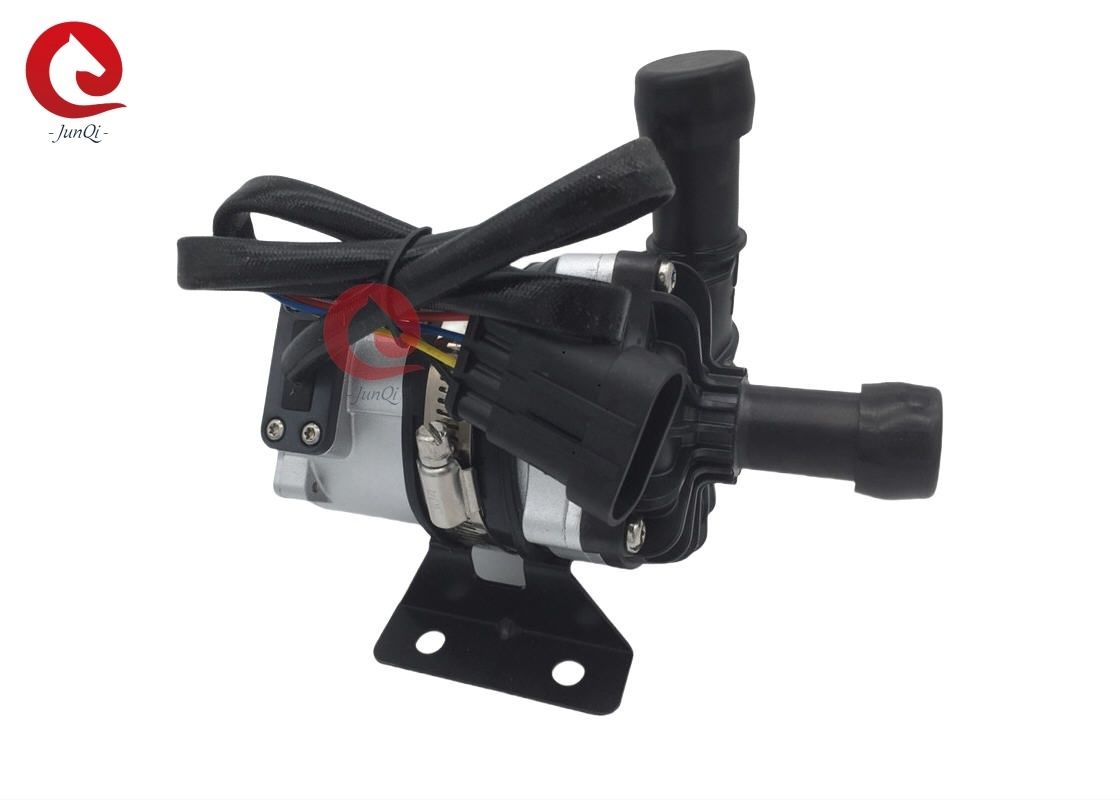

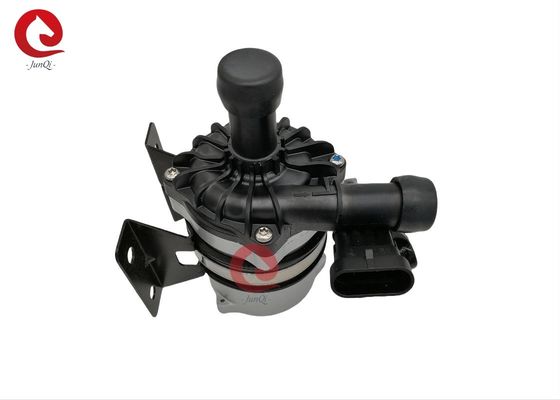

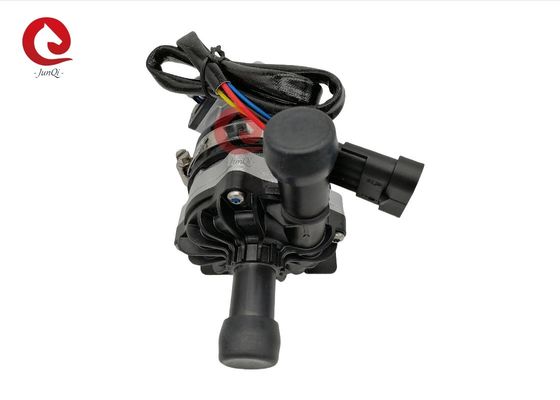

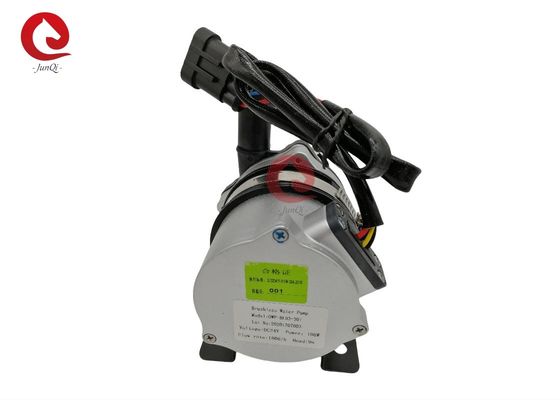

24VDC 1800L / M 9M 100W BLDC वाहन इलेक्ट्रिक वॉटर पंप PWM नियंत्रण

OWP-BL93-301 इलेक्ट्रिक वॉटर पंप 24V DC 1800L/M, H=9M, 100W BLDC वॉटर पंप PWM नियंत्रण के साथ

बूस्टिंग/सर्कुलेशन/वेरिएबल-फ़्रीक्वेंसी/लो-नॉइज़/शील्ड पंप/PWM नियंत्रण/त्रुटि प्रतिक्रिया

OWP-BL93-301 PWM नियंत्रण और त्रुटि निदान के साथ 100W BLDC वॉटर पंप, कूलेंट पंप, ग्लाइकोल पंप, बीएलडीसी वॉटर पंप

■ अनुप्रयोग
हाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहन, ट्रेन और जहाजों और अन्य हीटिंग और कूलिंग सर्कुलेशन सिस्टम में व्यापक रूप से उपयोग किया जाता है।

■ विशेषताएं
◆मैग्नेटिक फोर्स ट्रांसमिशन (शील्ड पंप संरचना) सेंट्रीफ्यूगल पंप
◆उच्च दक्षता वाला ब्रशलेस डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबा सेवा जीवन।
◆विस्तृत ऑपरेटिंग तापमान के साथ
◆PWM सिग्नल स्पीड कंट्रोलिंग
◆स्थिर प्रवाह नियंत्रण के साथ
◆रिवर्स ध्रुवता सुरक्षा
◆सूखा चलने से सुरक्षा
◆ओवर वोल्टेज, ओवर करंट सुरक्षा
◆ओवरलोड, ओवर तापमान सुरक्षा

■ तकनीकी विवरण (तरल के संपर्क में आने वाले संबंधित भाग)
पंप हेड हाउसिंग: PPS+GF
इम्पेलर: PPS+GF
शील्ड कैविटी: PPS+GF
शाफ्ट स्लीव: कार्बन रेजिन कंपोजिट सामग्री
शाफ्ट: स्टेनलेस स्टील शाफ्ट
मैग्नेट हाउसिंग: नायलॉन प्लास्टिक कैप्सुलेशन
सील रिंग: EPDM

■ ड्राइविंग डिवाइस (मोटर सहित)
ड्राइविंग इलेक्ट्रोमैग्नेट: नायलॉन प्लास्टिक कैप्सुलेटेड मैग्नेट
स्क्रू और नट: SUS 304 स्टेनलेस स्टील
ड्राइविंग मोटर: ब्रशलेस मोटर
मोटर वायर फ्रेम: PPA GF
पंप हाउसिंग: सैंडब्लास्टिंग और इम्प्रैग्नेशन ट्रीटमेंट के साथ डाई-कास्टिंग एल्यूमीनियम केस

ब्रैकेट: पाउडर कोटिंग के साथ स्टील
ब्रैकेट हूप: US 304 स्टेनलेस स्टील + डैम्पिंग रबर रिंग
IP68 रेटिंग (en60529) के आधार पर वाटरप्रूफ
कनेक्टर मॉडल: AMP282106-1 (मिलान प्लग AMP282088-1)
नोजल व्यास: 22.4 मिमी (आंतरिक व्यास: 16 मिमी)

■ मॉडल विनिर्देश
OWP-BL93-301 (24VDC)
■ माउंटिंग निर्देश
OWP-BL93-300 श्रृंखला पंप सेंट्रीफ्यूगल पंप हैं जिन्हें पहले से भरने की आवश्यकता होती है,
पंप को सिस्टम के सबसे निचले स्थान पर स्थापित किया जाता है ताकि यह सुनिश्चित हो सके कि इम्पेलर हमेशा तरल में डूबा रहे, या बिजली चालू करने से पहले पंप को पहले से भर दें।

1: पंप को सूखा नहीं चलाना चाहिए, भले ही यह 30 सेकंड तक सूखा चल सकता है (30 सेकंड सूखा चलने के बाद, यह स्वचालित रूप से बंद हो जाएगा), सूखा चलने से शोर होगा, साथ ही शाफ्ट और शाफ्ट स्लीव में घर्षण भी बढ़ेगा।

2: पंप इनलेट को जोड़ने वाले अनुशंसित व्यास पाइप का उपयोग करें, यदि आप छोटे व्यास की नली पंप इनलेट का उपयोग करते हैं, तो पंप में नकारात्मक दबाव के कारण, बाहर की हवा पाइपलाइन के माध्यम से पंप में प्रवेश करना आसान होता है, यह पंप के प्रदर्शन को कम कर देगा, और हवा के बुलबुले भी पंप को नुकसान पहुंचाते हैं।

3: पंप इनलेट दिशा से देखने पर, इम्पेलर दक्षिणावर्त घूमता है (आउटलेट पोर्ट पर तीर देखें)।

4: पंप को लंबवत या क्षैतिज रूप से लगाया जा सकता है (चित्र 1 देखें) जब लंबवत रूप से स्थापित किया जाता है, तो आउटलेट पोर्ट ऊपर की ओर होना चाहिए।

5: सूखे चलने से बचने के लिए (इम्पेलर में हवा फंस जाती है), वॉटर पंप आउटलेट पोर्ट को लंबवत या इम्पेलर के ऊपरी भाग में होना चाहिए। (चित्र 1 देखें)

6: जुड़े हुए पाइप को लंबवत रूप से लगाया जाना चाहिए (या 20 सेमी में कोई कोहनी नहीं) ताकि हवा आसानी से निकल जाए, आउटलेट पाइप का उपयोग 90 डिग्री से कम नहीं किया जाना चाहिए
कोहनी (चित्र 2 देखें)।

7: समुद्री जल या अन्य भारी प्रदूषण वाले बड़े अनाज अशुद्धता तरल को तरल माध्यम के रूप में उपयोग नहीं कर सकते।

तापमान पैरामीटर
माध्यम तरल तापमान: -40℃ से +85℃ (-40°F से + 185°F)
कार्यकारी परिवेश का तापमान: -40℃ से +85℃ (-40°F से +185°F) आर्द्रता ≤90%
भंडारण तापमान: -40℃ से +70℃ (-40°F से +158°F) (100 ℃ तक, लेकिन यह सेवा जीवन को छोटा कर देगा)
■ सिस्टम दबाव
-0.2 से 2.5 बार (100℃ (212°F)।
रेटेड वोल्टेज और 36℃(86°F) परिवेश के तापमान के आधार पर सेवा जीवन 20,000 घंटे से अधिक है।
■ वोल्टेज रेंज
रेटेड 12V वॉटर पंप, काम करने योग्य रेंज 9V - 16V
रेटेड 24V वॉटर पंप, काम करने योग्य रेंज 18V - 30V
हालांकि मोटर का उपयोग वोल्टेज और तापमान की एक विस्तृत श्रृंखला में किया जा सकता है, लेकिन अत्यधिक या बहुत कम वोल्टेज और तापमान मोटर के सेवा जीवन को प्रभावित करेगा, पंप को थर्मल विकिरण परिवेश में उजागर नहीं किया जा सकता है।

माध्यम तरल: शुद्ध पानी, तरल मिश्रण (60% से कम ग्लाइकोल के साथ पानी)


■ विद्युत पैरामीटर

कनेक्टर मॉडल और संबंधित विद्युत गुण (चित्र 3 देखें):

■PWM चरित्र

■ सावधानियां
1. कार्यकारी परिवेश का तापमान: -40℃--85℃, स्थापना के दौरान तीन-तत्व उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन के करीब आने से बचना चाहिए, कार्य वातावरण के तापमान को सुनिश्चित करें।
2. वॉटर पंप की स्थापना की स्थिति को यथासंभव कम जल स्तर के करीब होना चाहिए, पंप के सेवा जीवन को बढ़ाने के लिए।
4. कृपया पंप का उपयोग धूल भरे वातावरण से दूर करें, धूल सेवा जीवन को कम करने के लिए हानिकारक है
5. पानी की शुद्धता पर ध्यान दें, पंप के सेवा जीवन को कम करने के लिए जाम और इम्पेलर-ब्लॉक से बचें
■ प्रदर्शन पैरामीटर

• बाहरी आयाम
•
•
•
