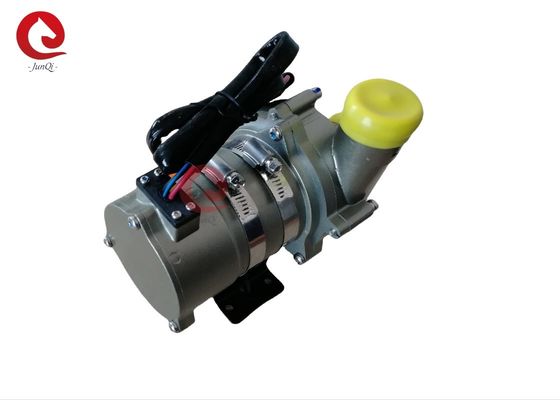

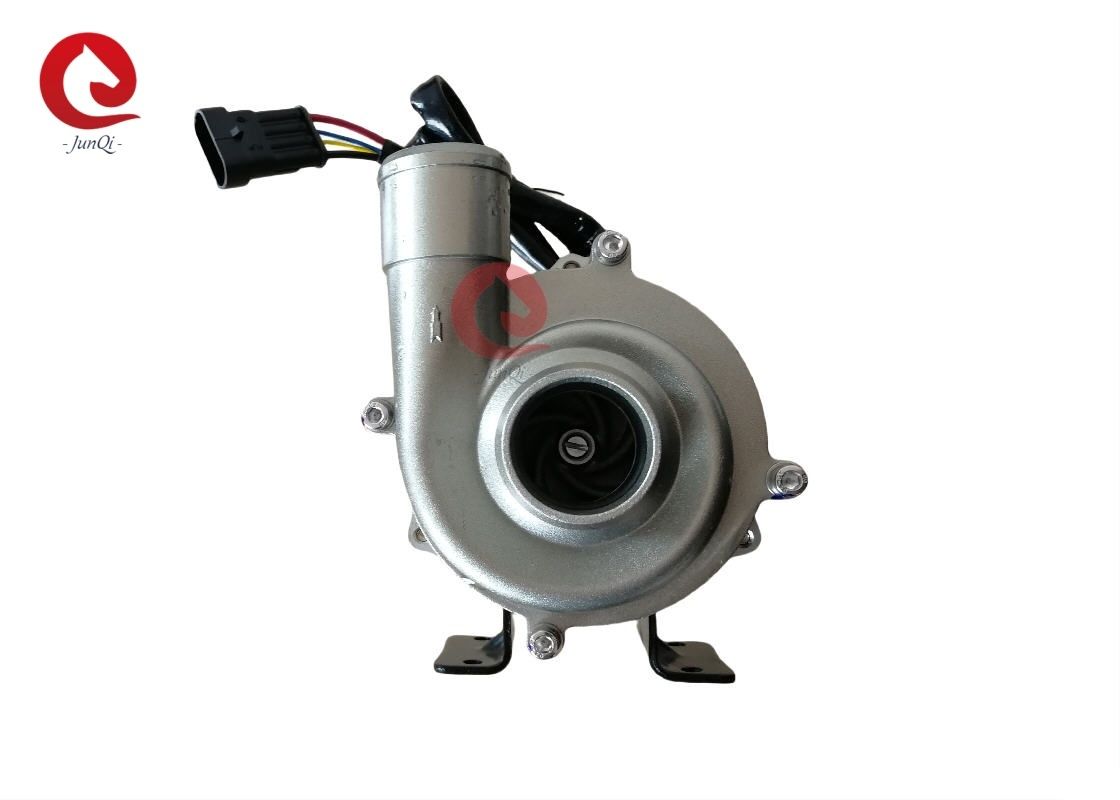

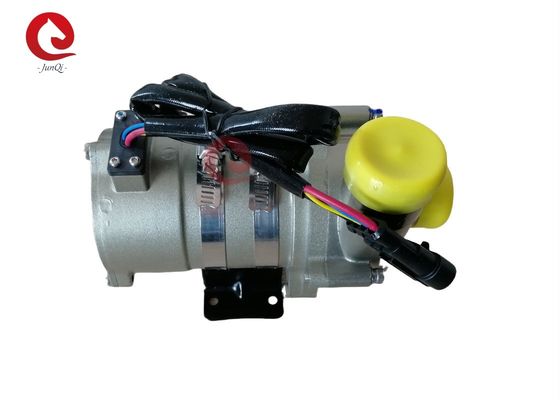

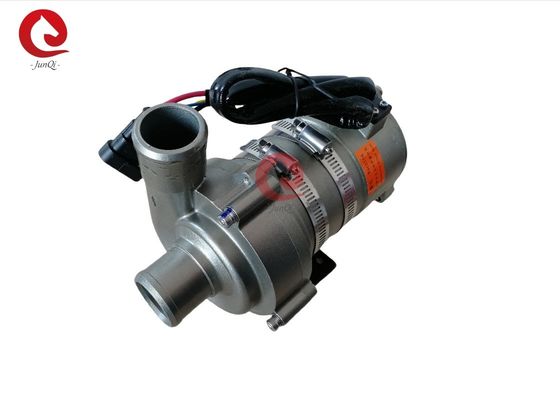

इलेक्ट्रिक बस, ट्रक बैटरी और नियंत्रक कूलिंग के लिए PWM के साथ ब्रशलेस डीसी मोटर सेंट्रीफ्यूगल पंप डीसी 24V 240W भारी शुल्क वाला इलेक्ट्रिक वाटर पंप
OWP-7000KL67 240W भारी शुल्क वाला इलेक्ट्रिक वाटर पंप इलेक्ट्रिक बस/ट्रक बैटरी और नियंत्रक कूलिंग सिस्टम के लिए
• अनुप्रयोग
हाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहन, ट्रेन, जहाज और अन्य हीटिंग और
कूलिंग सर्कुलेशन सिस्टम में व्यापक रूप से उपयोग किया जाता है।
• विशेषताएं
• सेंट्रीफ्यूगल पंप
• चुंबकीय बल संचरण
• उच्च दक्षता वाला ब्रशलेस डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबी सेवा जीवन।
• विस्तृत तापमान सीमा के साथ
• PWM सिग्नल स्पीड कंट्रोलिंग (वैकल्पिक)
• डायग्नोस्टिक सिग्नल आउटपुट (वैकल्पिक)
• निरंतर प्रवाह नियंत्रण के साथ
• रिवर्स ध्रुवता सुरक्षा
• ड्राई रनिंग सुरक्षा
• ओवर वोल्टेज, ओवर करंट सुरक्षा
• ओवरलोड, ओवर टेम्परेचर सुरक्षा
• तकनीकी विवरण (तरल के संपर्क में आने वाले संबंधित भाग)
पंप हेड हाउसिंग: डाई कास्टिंग एल्यूमीनियम मिश्र धातु
इम्पेलर: पीपीएस+जीएफ
शील्ड कैविटी: पीपीएस+जीएफ
शाफ्ट स्लीव: कार्बोरंडम कंपोजिट सामग्री
शाफ्ट: स्टेनलेस स्टील (3CR14) शाफ्ट
मैग्नेट हाउसिंग: पीपीएस प्लास्टिक कैप्सुलेशन
सील रिंग: ईपीडीएम
• ड्राइविंग डिवाइस (मोटर सहित)
ड्राइविंग रोटर: पीपीएस प्लास्टिक कैप्सुलेटेड मैग्नेट
स्क्रू और नट: SUS 304 स्टेनलेस स्टील
ड्राइविंग मोटर: ब्रशलेस मोटर
मोटर वायर फ्रेम: पीपीए जीएफ
पंप हाउसिंग: सैंडब्लास्टिंग और एनोडाइजिंग + पीई पाउडर कोटिंग के साथ डाई-कास्टिंग एल्यूमीनियम केस।
ब्रैकेट: स्टील
ब्रैकेट हूप: यूएस 304 स्टेनलेस स्टील
IP67 रेटिंग (en60529) के आधार पर वाटरप्रूफ
कनेक्टर मॉडल: AMP282104-1 (मिलान प्लग AMP282109-1)
नोजल व्यास: 40 मिमी (1.5 इंच)
• माउंटिंग निर्देश
OWP-7000KL67 श्रृंखला पंप सेंट्रीफ्यूगल पंप हैं जिन्हें पहले से भरने की आवश्यकता होती है,
यह सुनिश्चित करने के लिए कि इम्पेलर हमेशा सिस्टम के सबसे निचले स्थान पर स्थापित पंप
तरल में डूबा हुआ है, या पावर ऑन करने से पहले पंप को पहले से भरें।
1: पंप को ड्राई-रनिंग नहीं करना चाहिए, भले ही यह 15 मिनट तक ड्राई-रनिंग कर सकता है (15
मिनट ड्राई-रनिंग के बाद, यह स्वचालित रूप से बंद हो जाएगा), ड्राई रनिंग शोर करेगा, साथ ही
शाफ्ट और शाफ्ट स्लीव में घर्षण भी बढ़ेगा।
2: पंप इनलेट को जोड़ने वाले अनुशंसित व्यास पाइप का उपयोग करें, यदि आप एक छोटे व्यास का उपयोग करते हैं
नली पंप इनलेट, पंप में नकारात्मक दबाव के कारण, बाहर की हवा आसानी से प्रवेश करती है
पाइपलाइन के माध्यम से पंप, यह पंप के प्रदर्शन को कम कर देगा, और साथ ही हवा
बुलबुले पंप को नुकसान पहुंचाते हैं।
3: पंप इनलेट दिशा से देखने पर, इम्पेलर दक्षिणावर्त घूमता है (तीर देखें
आउटलेट पोर्ट पर)।
4: पंप को लंबवत या क्षैतिज रूप से लगाया जा सकता है (चित्र 1 देखें) जब स्थापित किया जाता है
लंबवत, आउटलेट पोर्ट ऊपर की ओर होना चाहिए।
5: ड्राई-रनिंग (इम्पेलर में हवा फंस जाती है) से बचने के लिए, वाटर पंप आउटलेट पोर्ट को
इम्पेलर के लंबवत या ऊपरी भाग में होना चाहिए। (चित्र 1 देखें)
6: कनेक्टेड पाइप को लंबवत रूप से लगाया जाना चाहिए (या 20 सेमी में कोई कोहनी नहीं) ताकि हवा
आसानी से डिस्चार्ज हो जाए, आउटलेट पाइप का उपयोग 90 डिग्री से कम कोहनी के लिए नहीं किया जाना चाहिए (चित्र 2 देखें)।
7: तरल माध्यम के रूप में समुद्री जल या अन्य भारी प्रदूषण वाले बड़े अनाज अशुद्धता तरल का उपयोग नहीं कर सकते।
तापमान पैरामीटर
माध्यम तरल तापमान: -40
℃(212°F)।℃(212°F)।कार्यकारी परिवेश तापमान: -40
℃(212°F)।℃(212°F)।भंडारण तापमान
:-40℃(212°F)।℃(212°F)।(100 तक
℃(86°F) परिवेश•
विद्युत पैरामीटर-0.2 से 2.5 बार (100
℃(212°F)।रेटेड वोल्टेज और 36 के आधार पर सेवा जीवन 20,000 घंटे से अधिक है
℃(86°F) परिवेशतापमान।
•
विद्युत पैरामीटररेटेड 24V वाटर पंप, काम करने योग्य रेंज 18V - 32V
हालांकि मोटर का उपयोग वोल्टेज और तापमान की एक विस्तृत श्रृंखला में किया जा सकता है, लेकिन अत्यधिक या बहुत
कम वोल्टेज और तापमान मोटर के सेवा जीवन को प्रभावित करेगा, पंप नहीं हो सकता
थर्मल विकिरण परिवेश के संपर्क में।
माध्यम तरल: तरल मिश्रण (60% से कम ग्लाइकोल के साथ पानी)
•
विद्युत पैरामीटरकार्यकारी वोल्टेज
|
(VDC)
रेटेड पावर
|
(W)
रेटेड फ्लो
|
(L/H)
आयाम
|
(मिमी)
वजन
|
(g)
24V(18V-32V)
|
| 240W |
Q=2800L/H, |
H
≥16M190*90*157
|
2200g |
कनेक्टर मॉडल और संबंधित विद्युत गुण (चित्र 3 देखें): |
AMP282104
|
(मिलान प्लग AMP282109-1)
1
|
2 |
+24V |
| GND |
तार की मोटाई |
| सबसे लंबा तार प्रयोग किया जाता है |
* तार की लंबाई का अर्थ है पंप से बैटरी तक की दूरी |
| |
1.5 mm² |
| 16m |
2.5 mm² |
| 25m |
3 mm² |
| 31m |
4 mm² |
| 40m |
अनुशंसित तार का आकार (3% वोल्टेज ड्रॉप के आधार पर) |
*
तार की लंबाई का अर्थ है पंप से बैटरी तक की दूरी
•
प्रदर्शन पैरामीटर
1. कार्यकारी परिवेश तापमान: -40℃--120℃, स्थापना के दौरान तीन-तत्व उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन के करीब आने से बचना चाहिए, कार्य वातावरण के तापमान को सुनिश्चित करें।
2. वाटर पंप की स्थापना की स्थिति को यथासंभव कम जल स्तर के करीब होना चाहिए, पंप के सेवा जीवन को बढ़ाने के लिए।
4. कृपया धूल भरे वातावरण से दूर पंप का उपयोग करें, धूल सेवा जीवन को कम करने के लिए हानिकारक है
5. पानी की शुद्धता पर ध्यान दें, पंप के सेवा जीवन को कम करने के लिए जाम और इम्पेलर-ब्लॉक से बचें
•
प्रदर्शन पैरामीटरबाहरी आयाम
