ग्राहकों के लिए मूल्य बनाने के लिए। ईमानदारी और जीत-जीत।
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | JEUNKEI |
| प्रमाणन: | ISO9001,CE |
| मॉडल संख्या: | OE: 96179135 |
| न्यूनतम आदेश मात्रा: | 50 पीसी (नमूना उपलब्ध) |
|---|---|
| मूल्य: | USD40-USD60/PC |
| पैकेजिंग विवरण: | निर्यात के लिए सूट |
| प्रसव के समय: | आदेश मात्रा पर निर्भर / परक्राम्य है |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 10000PCS |
| नाम: | डीसी ब्रशलेस सेंट्रीफ्यूगल ब्लोअर | मॉडल नं.: | ओडब्लूबी9260बी-24वी |
|---|---|---|---|
| वोल्टेज: | 24 वीडीसी | वर्तमान श्रृंखला: | 5 ए-8A |
| वायु प्रवाह: | 80m³/एच | असर पड़ना: | एनएमबी बॉल बेयरिंग |
| जीवन काल (एमटीटीएफ): | >10000 घंटे | इन्सुलेशन वर्ग: | कक्षा एफ |
| ड्राइवर बोर्ड: | बाहरी | गति नियंत्रण: | पीडब्लूएम या 0~5V |
| प्रमुखता देना: | 24V पीछे की ओर केन्द्रापसारक पंखे,23000rpm पीछे की ओर केन्द्रापसारक पंखे,उच्च दक्षता पीछे की ओर केन्द्रापसारक पंखे |
||

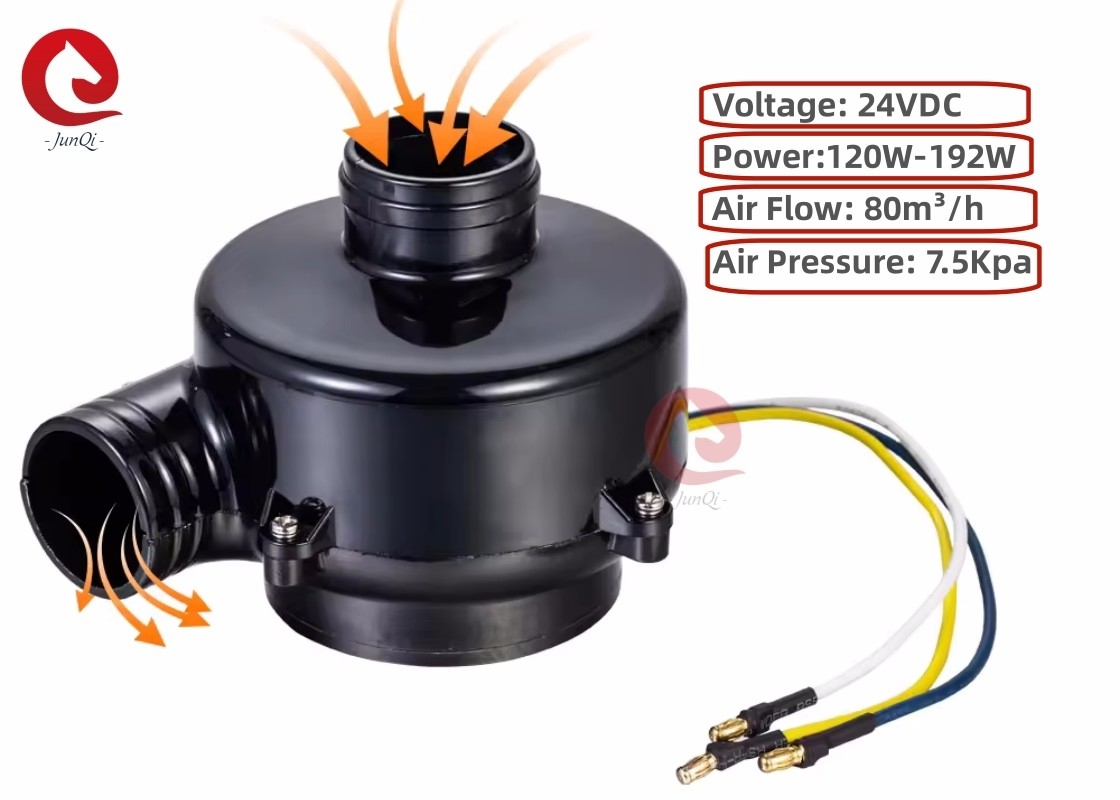

OWB9260B-24V ब्लोअर विवरणः
इस डीसी ब्रशलेस मोटर में उच्च दबाव, बड़ी हवा की मात्रा, कम शोर और लंबे सेवा जीवन के फायदे हैं। मोटर आंदोलन खोखले कप संरचना डिजाइन और उत्पादन को अपनाता है,जिसमें उच्च दक्षता की विशेषताएं हैं, उच्च गति और उच्च स्थिरता. यह ब्रशलेस प्रशंसक सुचारू रूप से शुरू होता है, छोटे आकार, कम तापमान वृद्धि, उच्च दक्षता, सटीकता, ऊर्जा की बचत और पर्यावरण संरक्षण सामग्री
तकनीकी पैरामीटरः
| मॉडल | OWB9260B-24V |
| वोल्टेज | 24 वीडीसी |
| फ्री ब्लोइंग में | |
| गति | 23000rpm |
| वर्तमान | 8.0ए |
| वायु प्रवाह | 80m3/h |
| स्थिर दबाव में | |
| गति | 28000rpm |
| वर्तमान | 5.0ए |
| वायु दबाव | 7.5Kpa |
| कार्यस्थल पर | |
| वायु दबाव | 5.0Kpa |
| गति | 24000आरपीएम |
| वर्तमान | 8.0ए |
| वायु प्रवाह | 40m3/h |
चित्र:
| वायरिंग आरेख | |||
| HX25002-5Y | |||
| पिन 1 | 26AWG | लाल | +5V |
| पिन 2 | 26AWG | बैंगनी | हॉल ए |
| पिन 3 | 26AWG | हरी | हॉल बी |
| पिन 4 | 26AWG | ग्रे | हॉल सी |
| पिन 5 | 26AWG | काला | जीएनडी |
| HX39600-3Y | |||
| पिन 1 | 20AWG | पीला | चरण ए |
| पिन 2 | 20AWG | नीला | चरण बी |
| पिन 3 | 20AWG | सफेद | चरण सी |
नोट्स:
1कार्य बिंदु पर अधिकतम दबाव का प्रयोग न करें, यह बिंदु सुरक्षित नहीं है क्योंकि वायु प्रवाह बहुत छोटा है।
2. इनलेट पर एक फिल्टर जोड़ने के लिए ब्लोअर अधिक समय चल सकता है
3. सही रोलर मज़ा दिशा CCW है.
पी-क्यू प्रदर्शन वक्रः
OWB9260B-24V ब्लोअर 0 Kpa दबाव और अधिकतम 7.5 Kpa स्थिर दबाव पर अधिकतम 80m3/h वायु प्रवाह तक पहुंच सकता है।
यह अधिकतम आउटपुट हवा शक्ति है जब इस ब्लोअर 3Kpa प्रतिरोध पर खेल अगर हम 100%PWM सेट है। यह अधिकतम दक्षता है
जब यह ब्लोअर 4Kpa प्रतिरोध पर चलता है अगर हम 100%PWM सेट करते हैं। अन्य ओड बिंदु प्रदर्शन नीचे पी-क्यू वक्र को संदर्भित करते हैं।
आवेदनः
पैकेजः
