ग्राहकों के लिए मूल्य बनाने के लिए। ईमानदारी और जीत-जीत।
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | JEUNKEI |
| प्रमाणन: | ISO9001,CE |
| मॉडल संख्या: | ओडब्लूबी7040एएल-24वी |
| न्यूनतम आदेश मात्रा: | 5 पीस (नमूना उपलब्ध) |
|---|---|
| मूल्य: | USD30-USD40/PC |
| पैकेजिंग विवरण: | निर्यात के लिए सूट |
| प्रसव के समय: | आदेश मात्रा पर निर्भर / परक्राम्य है |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 1000 पीसी |

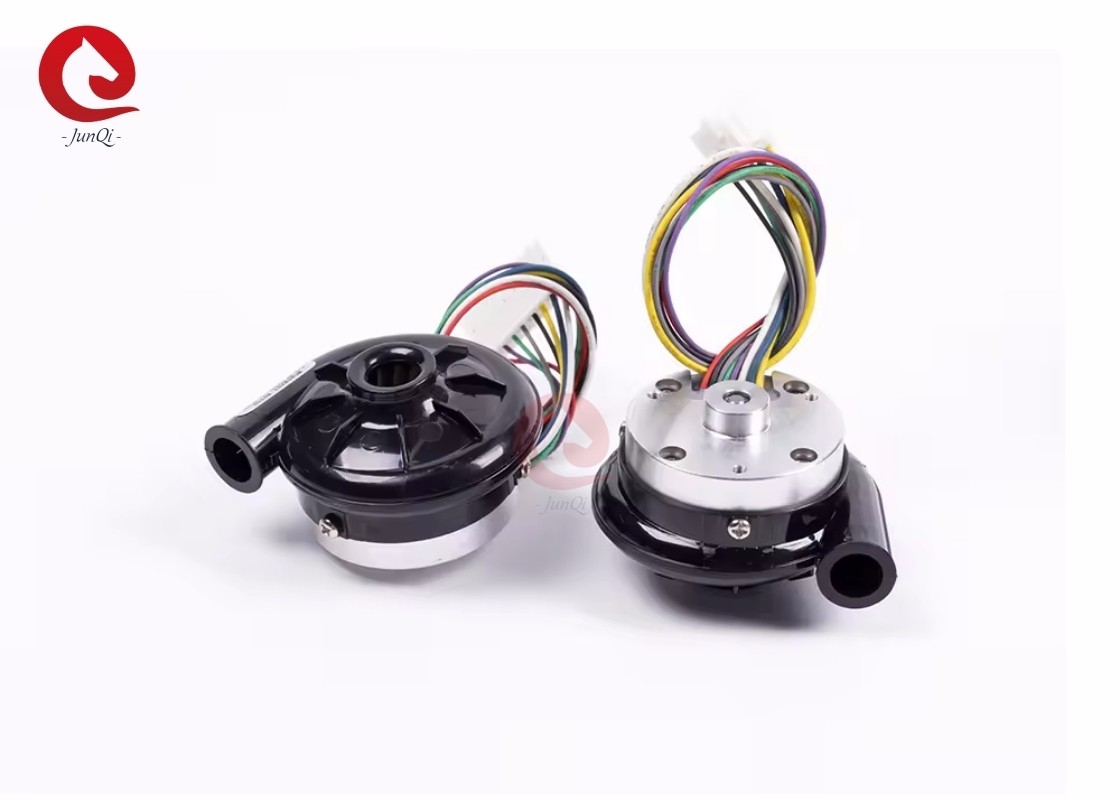

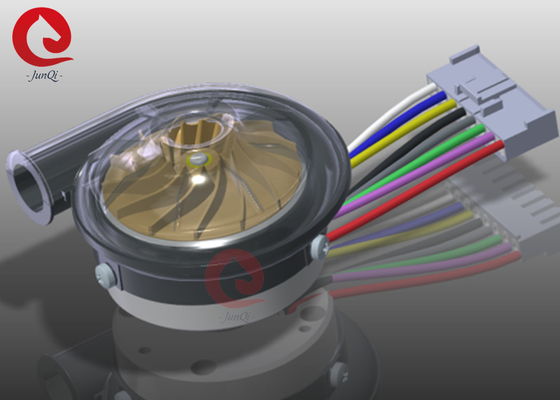

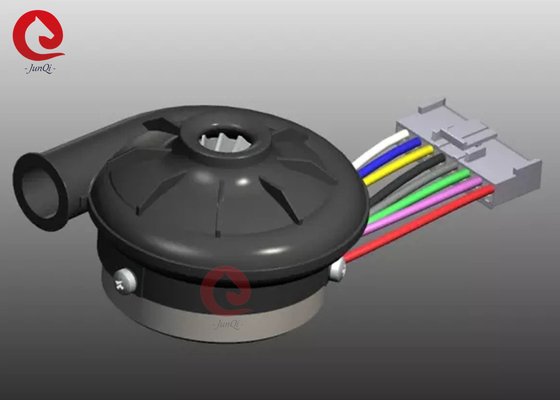

| नाम्बे: | पोर्टेबल ब्लोअर पंखा | मॉडल नं.: | ओडब्लूबी7040एएल-24वी |
|---|---|---|---|
| वोल्टेज: | 24 वीडीसी | गति: | 37000rpm (आउटलेट खुला) |
| मौजूदा: | 2.8ए | वायु प्रवाह: | 21m³/एच |
| परिचालन जीवन: | 15000 घंटे | वारंटी: | 12 महीने |
| वजन: | 80 ग्राम | मिलान चालक: | बीएलडीसी2403 |
| प्रमुखता देना: | 24 वीडीसी ब्रशलेस ब्लोअर कूलिंग फैन,24v ब्रशलेस ब्लोअर 37000rpm,24 वी ब्रशलेस ब्लोअर हाई स्पीड |
||
उत्पाद पैरामीटरः
| मॉडल | OWB7040AL-24V |
| वोल्टेज | 24 वीडीसी |
| आउटलेट खुला | |
| गति | 37000rpm |
| वर्तमान | 2.8A |
| वायु प्रवाह | 21m3/h |
| आउटलेट सील | |
| गति | 41000rpm |
| वर्तमान | 1.7A |
| वायु दबाव | 6.0Kpa |
| शोर | 73 डीबीए |
| मोटर पोल जोड़े | 1 |
| प्रतिरोध-चरण-चरण | 1.6 ओम |
| चरण से चरण तक प्रेरण | 0.5~0.6mH |
प्रदर्शन वक्रः
यांत्रिक आकारः
अनुप्रयोग:
1बफर वायु कुशन
2: स्मार्ट क्लोजर
3: इलेक्ट्रिक-ड्राइव फ्लेगम-सुकर
4: केंद्रीय वेंटिलेशन प्रणाली
5:हवा शुद्ध करनेवाला
6:हाथ ड्रायर
7: वायु बुलबुला मशीन
8: वेंटिलेशन उपकरण
9: वैक्यूम क्लीनर
10श्वासयंत्र
11: हवा पंप
12: शीतलन उपकरण

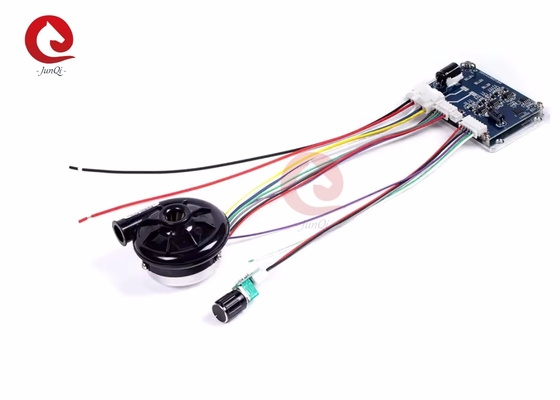

मैचेड ड्राइवर बोर्डः
विनिर्देशः
| मॉडल | BLDC2403 |
| नामित वोल्टेज | 24 वीडीसी |
| वोल्टेज रेंज | 9~29 वीडीसी |
| अधिकतम निरंतर धारा | 3A |
| अधिकतम.पीक करंट | 6A |
| हॉल प्रभाव कोण | 60° |
| वजन | 30 ग्राम |
बिजली स्रोत इनपुटः
| पिन | |
| Vcc | +24 वीडीसी |
| जीएनडी | जीएनडी |
Vcc और GND के कनेक्शन को उलट नहीं है, अन्यथा पीसीबी क्षतिग्रस्त हो जाएगा
मोटर कनेक्शनः
| पिन | |
| W | मोटर चरण W |
| वी | मोटर चरण V |
| यू | मोटर चरण U |
| जीएनडी | जीएनडी |
| Hw | हॉल डब्ल्यू |
| एचवी | हॉल V |
| हु | हॉल यू |
| 5V | हॉल के लिए वोल्टेज आपूर्ति |
नियंत्रण कनेक्शनः
| पीजी | गति पल्स आउटपुट |
| FR | उच्च या नहीं जुड़ा हुआ=CCW, कम या GND=CW से जुड़ा हुआ |
| एन | उच्च या कनेक्टेड नहीं = चल रहा है, कम या GND से कनेक्टेड = बंद |
| जीएनडी | जीएनडी |
| वीएसआर | मोटर की गति बदलने के लिए इनपुट वोल्टेज 0-5VDC |
| 5V |
ड्राइवर बोर्ड का चित्रः
