ग्राहकों के लिए मूल्य बनाने के लिए। ईमानदारी और जीत-जीत।
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | JEUNKEI |
| प्रमाणन: | ISO9001, RoHs,CE |
| मॉडल संख्या: | जेक्यू28एसटीएच45/51-28पीजी |
| न्यूनतम आदेश मात्रा: | 5 पीस (नमूना उपलब्ध) |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | निर्यात के लिए सूट |
| प्रसव के समय: | आदेश मात्रा पर निर्भर / परक्राम्य है |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 10000PCS |

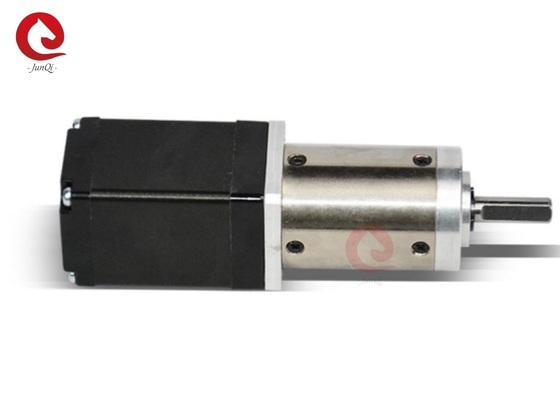

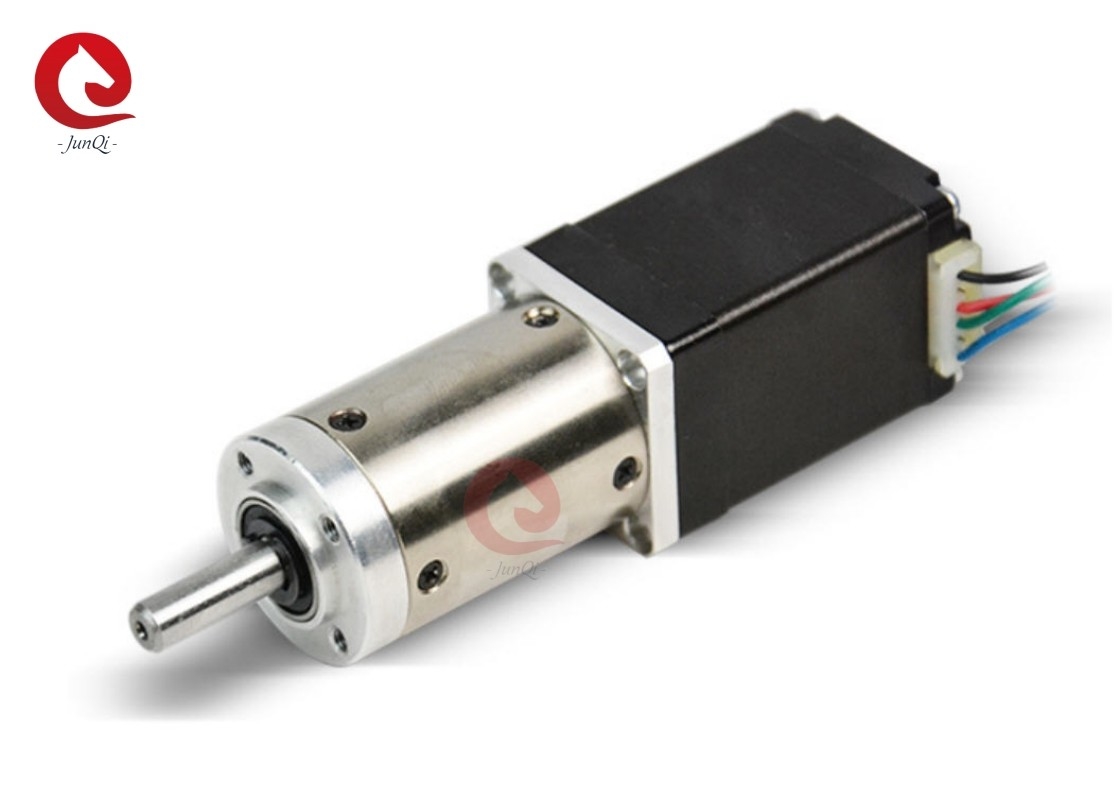

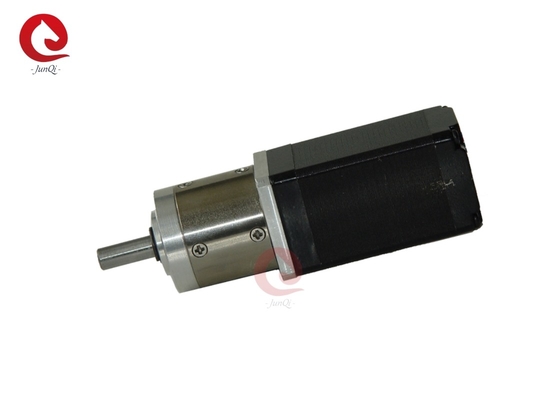

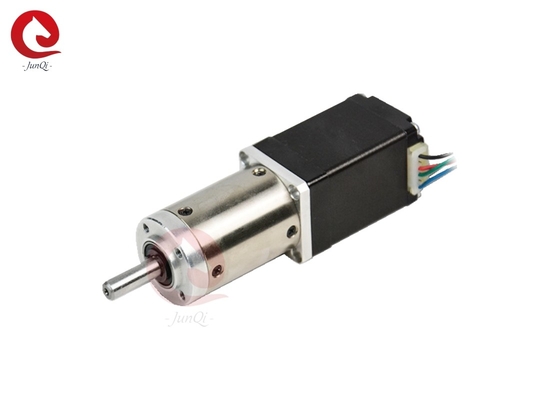

| नाम: | नेमा11 प्लैनेटरी गियरबॉक्स स्टेपर मोटर | मॉडल नं.: | जेक्यू28एसटीएच45/51-28पीजी |
|---|---|---|---|
| नामित वोल्टेज: | 3.4/4.4 वी | वर्तमान / चरण: | 0.95ए |
| तारों के लीड: | 6 | न्यूनन का अनुपात: | 3.71/5.18/14/19/27/51/72/100/139/189 |
| रिंग गियर सामग्री: | धातु | स्वीकार्य भार सीमा: | 1.2एनएम~4.0एनएम |
| वारंटी: | 12 महीने | पसंद: | एनकोडर, गियरबॉक्स, कनेक्टर, ब्रेक |
| प्रमुखता देना: | नेमा 11 हाइब्रिड स्टेपर मोटर,28 मिमी हाइब्रिड स्टेपर मोटर,प्लैनेटरी गियरबॉक्स हाइब्रिड स्टेपर मोटर |
||
JQ28STH हाइब्रिड स्टेपिंग मोटर विनिर्देशः
| मॉडल नं. |
रेटेड वोल्टेज |
वर्तमान/ चरण |
प्रतिरोध/ चरण |
प्रेरणता/ चरण |
स्वामित्व मोर्टार |
# का लीड्स |
रोटर जड़ता |
वजन |
| वी | ए | ओ | एमएच | किलोग्राम | g-cm2 | किलो | ||
| JQ28STH45-0956A | 3.4 | 0.95 | 3.4 | 1.2 | 750 | 6 | 12 | 0.14 |
| JQ28STH51-0956A | 4.4 | 0.95 | 4.6 | 1.8 | 900 | 6 | 18 | 0.2 |
ग्रह गियरबॉक्सः
अंगूठी सामग्रीः धातु
आउटपुट पर असरः गोलाकार असर
मैक्स.रेडियल लोड ((फ्लैंज से 10 मिमी): 100N
अधिकतम अक्षीय भारः 50N
शाफ्ट का रेडियल प्ले ((फ्लैंज के पास): ≤0.07 मिमी
शाफ्ट का अक्षीय खेलः ≤0.3 मिमी
प्लैनेटरी गियरबॉक्स पैरामीटर विनिर्देश:
| कटौती | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 72 | 100 | 139 | 189 |
| गियर ट्रेनों की संख्या | 1 | 2 | 3 | 4 | ||||||
| लंबाई ((L2) (मिमी) | 29.0 | 36.1 | 43.0 | 49.9 | ||||||
| अधिकतम नामित टोक़ (किग्रा सेमी) | 12 | 20 | 40 | 40 | ||||||
| लघु समय के लिए अनुमत टोक़ (kg.cm) | 40 | 60 | 120 | 120 | ||||||
| दक्षता (%) | 90 | 81 | 73 | 66 | ||||||
| कोई भार नहीं होने पर प्रतिक्रिया | 0.6° | 1.0° | 1.5° | 1.5° | ||||||
| वजन (जी) | 75 | 97 | 119 | 141 | ||||||
मोटर को अनुकूलित अनुरोध पर डिजाइन और निर्मित किया जा सकता है।
प्लैनेटरी गियरबॉक्स मोटर आयाम:
