| प्रकार: | ब्रशलेस डीसी ड्राइव बोर्ड | कार्यरत वोल्टेज: | 7 ~ 48VDC |
|---|---|---|---|
| मोटर प्रकार: | 3 चरण ब्रशलेस डीसी मोटर | निरंतर धारा: | 8ए |
| कार्य तापमान: | -20 ℃ ~ 85 ℃ | पीडब्ल्यूएम गति नियंत्रण: | हाँ |
| प्रमुखता देना: | मैनुअल इलेक्ट्रिक विंडो रेगुलेटर,मैन ट्रक F2000 इलेक्ट्रिक विंडो रेगुलेटर,81626406058 मैनुअल विंडो रेगुलेटर |
||

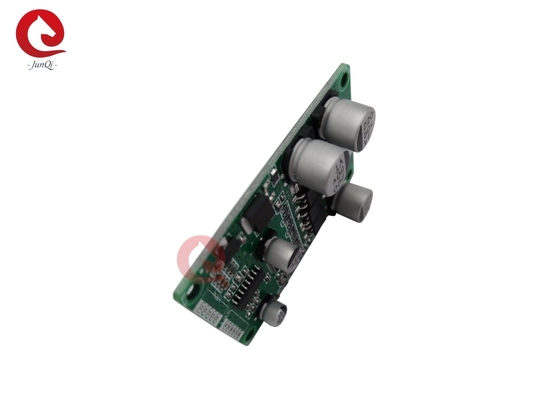

वाइड रेंज वर्किंग वोल्टेज 7~48VDC मैक्स 10A ब्रशलेस डीसी ड्राइव बोर्ड JYQD_V7.3B हॉल सेंसर के साथ 3-चरण BLDC मोटर के लिए
उत्पाद का वर्णन:
| मॉडल | कार्य तापमान |
काम करना वोल्टेज |
मैक्स. वर्तमान |
मैं गिनती |
पीडब्ल्यूएम गति नियंत्रण ((1-20KHz) |
एनालॉग वोल्टेज गति विनियमन |
गति पल्स संकेत आउटपुट |
| JYQD_V7.3B | -20~85°C | 7~48 वीडीसी | 10A | 8A |
0~100% कार्य चक्र |
0~5V | हाँ |
आवेदन नोट्स:
1यह पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर ड्राइवर बोर्ड द्वारा निर्दिष्ट सीमा से अधिक नहीं हो सकते हैं।
2यह ड्राइवर बोर्ड 120 डिग्री के हॉल ब्रशलेस डीसी मोटर्स के लिए उपयुक्त है। सभी निर्माताओं के लाइन अनुक्रम ड्राइव बोर्ड के लाइन अनुक्रमों के अनुरूप नहीं हैं।ग्राहक वास्तविक स्थिति के अनुसार हॉल लाइन अनुक्रम या मोटर तीन चरण लाइन अनुक्रम समायोजित कर सकते हैंसबसे अच्छा ड्राइविंग प्रभाव प्राप्त करें।
3. JYQD_V7.3B ड्राइव बोर्ड नंगा बोर्ड है, 100W से कम ड्राइव पावर मोटर को गर्मी अपव्यय को मजबूर करने की आवश्यकता नहीं है, सामान्य वेंटिलेशन सुनिश्चित करने की आवश्यकता है।
4ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट को बाहरी विद्युत उपकरण से जोड़ने की मनाही है।यह केवल गति विनियमन और उलट के लिए इस बोर्ड के लिए बाहरी potentiometers और स्विच कनेक्ट करने के लिए उपयुक्त है.
5JYQD_V7.3B ड्राइवर बोर्ड पर सिग्नल मोटर गति पल्स आउटपुट सिग्नल है, और आउटपुट करंट 5mA से कम है।

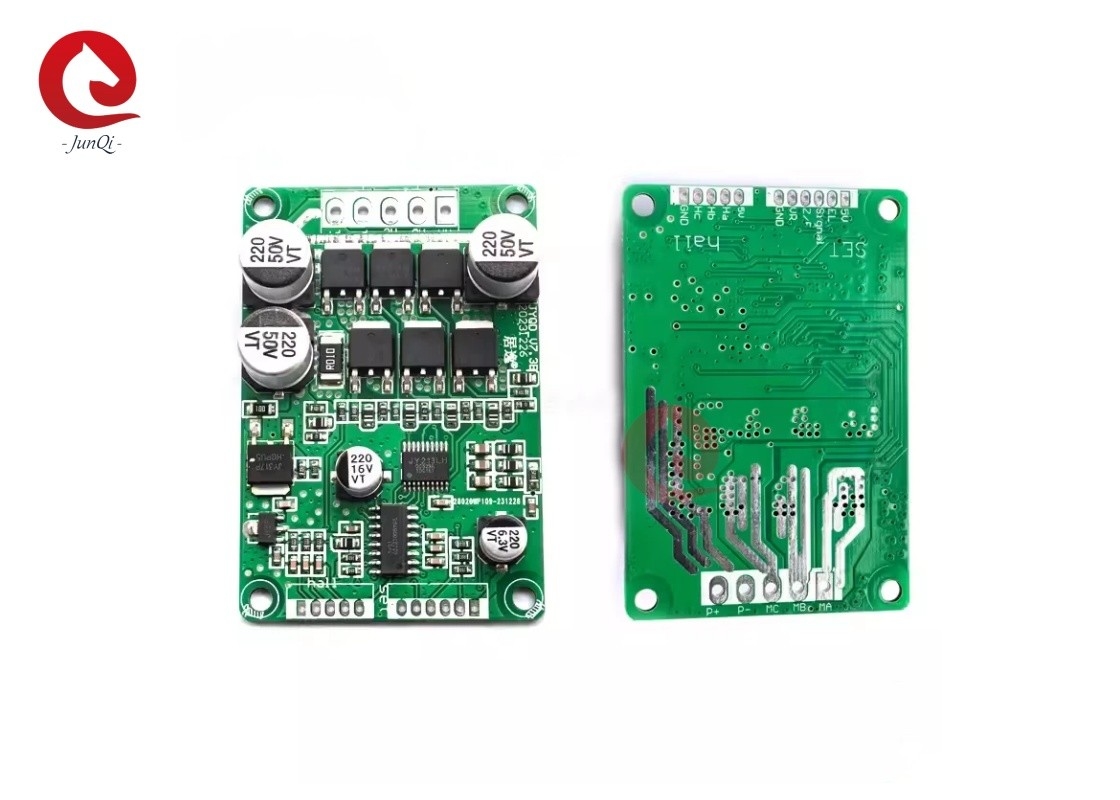

वायरिंग आरेखबंदरगाहों का वर्णनः
1. हॉल सेंसर पोर्ट
जीएनडी ∙ हॉल नकारात्मक ध्रुव
मुख्यालय ️ हॉल मुख्यालय
Hb ️ हॉल Hb
हॉल हॉल
5 वी ∙ हॉल पॉजिटिव पोल

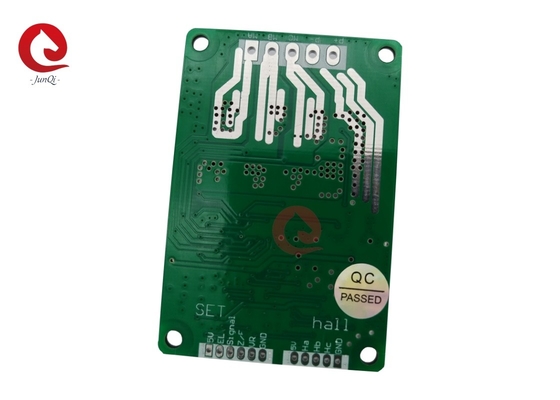

2नियंत्रण पोर्ट
जीएनडी चालक बोर्ड के आंतरिक नियंत्रण के लिए प्रयोग किया जाता है
वीआर गति नियंत्रण पोर्ट। एनालॉग वोल्टेज गति विनियमन 0V-5V गति विनियमन,कम से उच्च तक रैखिक गति विनियमन। पीडब्ल्यूएम गति विनियमन को ड्राइवर बोर्ड के साथ ग्राउंड करने की आवश्यकता है।
Z/F ️ घूर्णी दिशा नियंत्रण बंदरगाह। एनालॉग वोल्टेज गति विनियमन 0V-5V गति विनियमन, रैखिक गति विनियमन कम से उच्च तक।पीडब्ल्यूएम गति विनियमन को ड्राइवर बोर्ड के साथ ग्राउंड करने की आवश्यकता है.
सिग्नल ️ मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5V पल्स सिग्नल
EL ️ बंदरगाह नियंत्रण सक्षम करें. संचालन की अनुमति देने के लिए 5V कनेक्ट करें, संचालन को प्रतिबंधित करने के लिए GND कनेक्ट करें.
5V ′′ ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज, बाहरी पोटेंशियोमीटर या गति समायोजन और रियरवर्स ऑपरेशन के लिए स्विच।
3पावर पोर्ट
पी+ ️ डीसी +
पी- √ डीसी-
एम.सी. मोटर चरण सी
एमबी ∙ मोटर चरण बी
एमए ∙ मोटर चरण ए
4. कृपया ध्यान दें कि मोटर चरण तार और हॉल तार बहुत लंबा नहीं है. यह संकेत हस्तक्षेप का कारण होगा अगर तार बहुत लंबा है.
5नियंत्रण पोर्ट और पावर पोर्ट का पोर्ट अंतर क्रमशः 2.0 मिमी और 3.96 मिमी है।
6हीट सिंक जोड़ने या उन्हें रखने पर ड्राइव बोर्ड के इन्सुलेशन पर ध्यान दें।

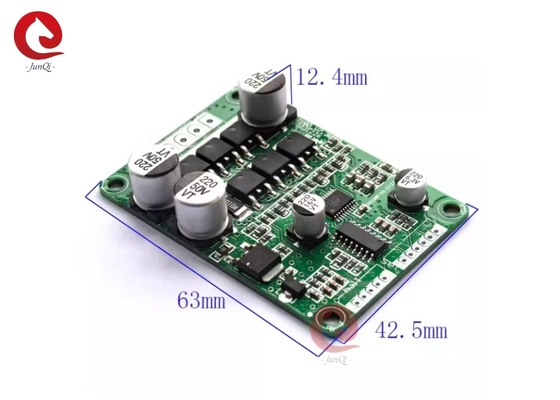

ड्राइव बोर्ड आयाम ((मिमी):
