ग्राहकों के लिए मूल्य बनाने के लिए। ईमानदारी और जीत-जीत।
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Junqi |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | Jyqd_v7.3b |
| न्यूनतम आदेश मात्रा: | 2 पीसी (नमूना उपलब्ध) |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | निर्यात के लिए सूट |
| प्रसव के समय: | आदेश मात्रा पर निर्भर / परक्राम्य है |
| भुगतान शर्तें: | टी/टी, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 10000PCS |
| वोल्टेज: | 7वी/12वी/24वी/36वी/48वी | प्रकार: | ब्रशलेस डीसी मोटर |
|---|---|---|---|
| मैं cont: | 8ए | अधिकतम करंट: | 10:00 पूर्वाह्न |
| ड्राइव मोटर शक्ति: | 200W से कम | मूल स्थान: | चीनी |
| गति नियंत्रण: | पीडब्लूएम/ एनालॉग वोल्टेज | ||
| प्रमुखता देना: | मैन ट्रक पावर विंडो रेगुलेटर,इलेक्ट्रिकल पावर विंडो रेगुलेटर 24V,OEM आयरन इलेक्ट्रिक विंडो रेगुलेटर |
||

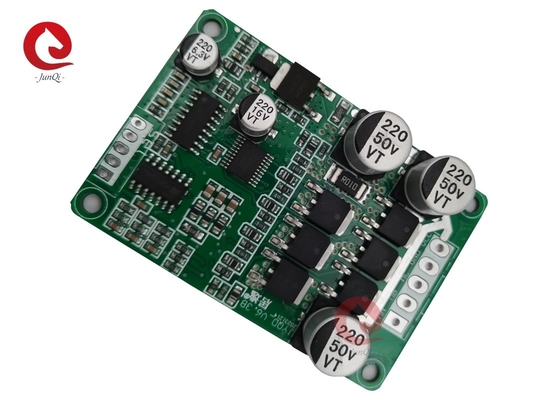

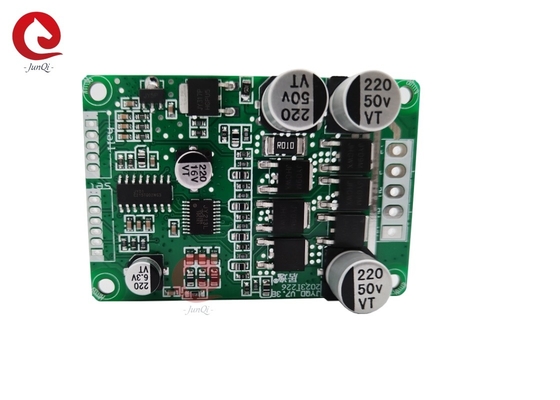

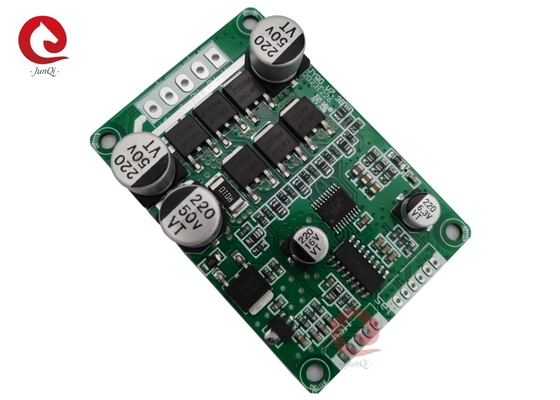

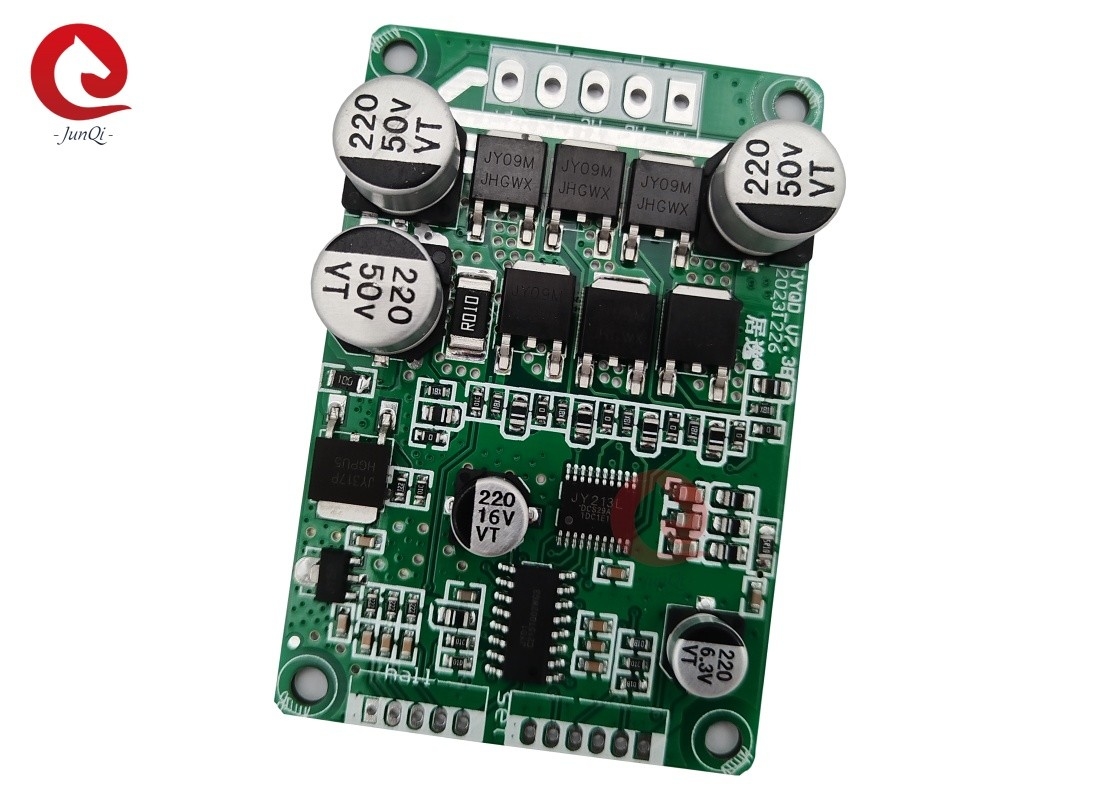

JYQD_V7.3B वोल्टेज 7~48V अधिकतम करंट 10A ड्राइव पावर 200W से कम हॉल सेंसर BLDC मोटर
विवरण:
आवेदन नोट्स:
1यह पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर ड्राइवर बोर्ड द्वारा निर्दिष्ट सीमा से अधिक नहीं हो सकते हैं।
2यह ड्राइवर बोर्ड 120 डिग्री के हॉल ब्रशलेस डीसी मोटर्स के लिए उपयुक्त है। सभी निर्माताओं के लाइन अनुक्रम ड्राइव बोर्ड के लाइन अनुक्रमों के अनुरूप नहीं हैं।ग्राहक वास्तविक स्थिति के अनुसार हॉल लाइन अनुक्रम या मोटर तीन चरण लाइन अनुक्रम समायोजित कर सकते हैंसबसे अच्छा ड्राइविंग प्रभाव प्राप्त करें।
3. JYQD_V7.3B ड्राइव बोर्ड नंगा बोर्ड है, 100W से कम ड्राइव पावर मोटर को गर्मी अपव्यय को मजबूर करने की आवश्यकता नहीं है, सामान्य वेंटिलेशन सुनिश्चित करने की आवश्यकता है।
4ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट को बाहरी विद्युत उपकरण से जोड़ने की मनाही है।यह केवल गति विनियमन और उलट के लिए इस बोर्ड के लिए बाहरी potentiometers और स्विच कनेक्ट करने के लिए उपयुक्त है.
5JYQD_V7.3B ड्राइवर बोर्ड पर सिग्नल मोटर गति पल्स आउटपुट सिग्नल है, और आउटपुट करंट 5mA से कम है।
वायरिंगकनेक्शन आरेखः
बंदरगाहों का वर्णनः
1. हॉल सेंसर पोर्ट
जीएनडी ∙ हॉल नकारात्मक ध्रुव
मुख्यालय ️ हॉल मुख्यालय
Hb ️ हॉल Hb
हॉल हॉल
5 वी ∙ हॉल पॉजिटिव पोल
2नियंत्रण पोर्ट
जीएनडी चालक बोर्ड के आंतरिक नियंत्रण के लिए प्रयोग किया जाता है
वीआर गति नियंत्रण पोर्ट। एनालॉग वोल्टेज गति विनियमन 0V-5V गति विनियमन,कम से उच्च तक रैखिक गति विनियमन। पीडब्ल्यूएम गति विनियमन को ड्राइवर बोर्ड के साथ ग्राउंड करने की आवश्यकता है।
Z/F ️ घूर्णी दिशा नियंत्रण बंदरगाह। एनालॉग वोल्टेज गति विनियमन 0V-5V गति विनियमन, रैखिक गति विनियमन कम से उच्च तक।पीडब्ल्यूएम गति विनियमन को ड्राइवर बोर्ड के साथ ग्राउंड करने की आवश्यकता है.
सिग्नल ️ मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5V पल्स सिग्नल
EL ️ बंदरगाह नियंत्रण सक्षम करें. संचालन की अनुमति देने के लिए 5V कनेक्ट करें, संचालन को प्रतिबंधित करने के लिए GND कनेक्ट करें.
5V ′′ ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज, बाहरी पोटेंशियोमीटर या गति समायोजन और रियरवर्स ऑपरेशन के लिए स्विच।
3पावर पोर्ट
पी+ ️ डीसी +
पी- √ डीसी-
एम.सी. मोटर चरण सी
एमबी ∙ मोटर चरण बी
एमए ∙ मोटर चरण ए
4. कृपया ध्यान दें कि मोटर चरण तार और हॉल तार बहुत लंबा नहीं है. यह संकेत हस्तक्षेप का कारण होगा अगर तार बहुत लंबा है.
5नियंत्रण पोर्ट और पावर पोर्ट का पोर्ट अंतर क्रमशः 2.0 मिमी और 3.96 मिमी है।
6हीट सिंक जोड़ने या उन्हें रखने पर ड्राइव बोर्ड के इन्सुलेशन पर ध्यान दें।
आयाम ((मिमी):
