| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Junqi |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | Jyqd_v6.3b |
| न्यूनतम आदेश मात्रा: | 2 पीसी (नमूना उपलब्ध) |
|---|---|
| मूल्य: | USD13-USD19/PC |
| पैकेजिंग विवरण: | निर्यात के लिए सूट |
| प्रसव के समय: | आदेश मात्रा पर निर्भर / परक्राम्य है |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 10000PCS |
| मॉडल: | Jyqd_v6.3b | कार्यरत वोल्टेज: | 7 ~ 48VDC |
|---|---|---|---|
| अधिकतम करंट: | 10:00 पूर्वाह्न | मैं cont: | 8ए |
| एनालॉग वोल्टेज गति विनियमन: | 0 ~ 5 वी | गति नियंत्रण: | पीडब्लूएम |
| प्रमुखता देना: | 3 फेज़ ब्रशलेस मोटर ड्राइवर बोर्ड,सेंसरलेस ब्रशलेस मोटर ड्राइवर बोर्ड,सेंसरलेस बीएलडीसी ड्राइवर बोर्ड |
||

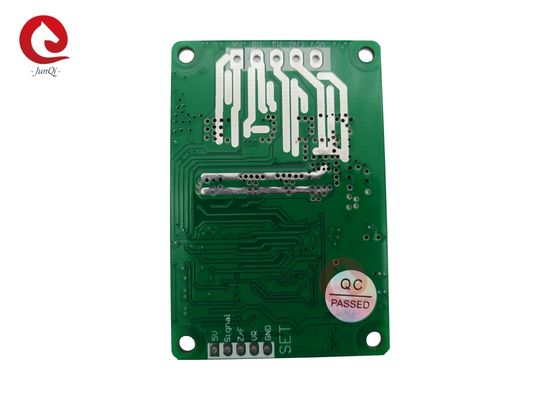

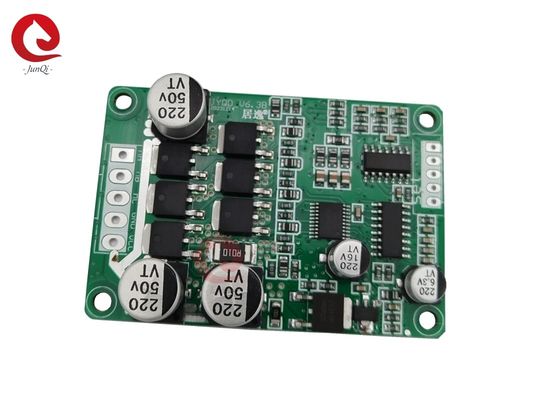

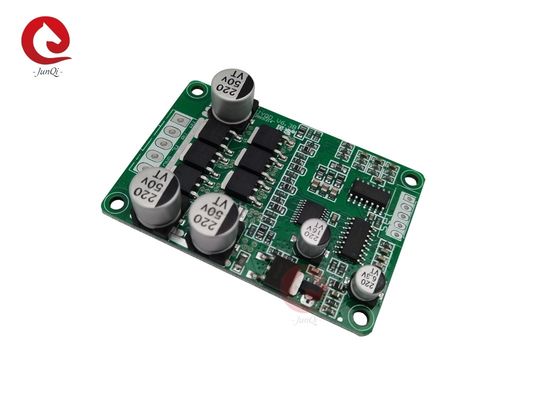

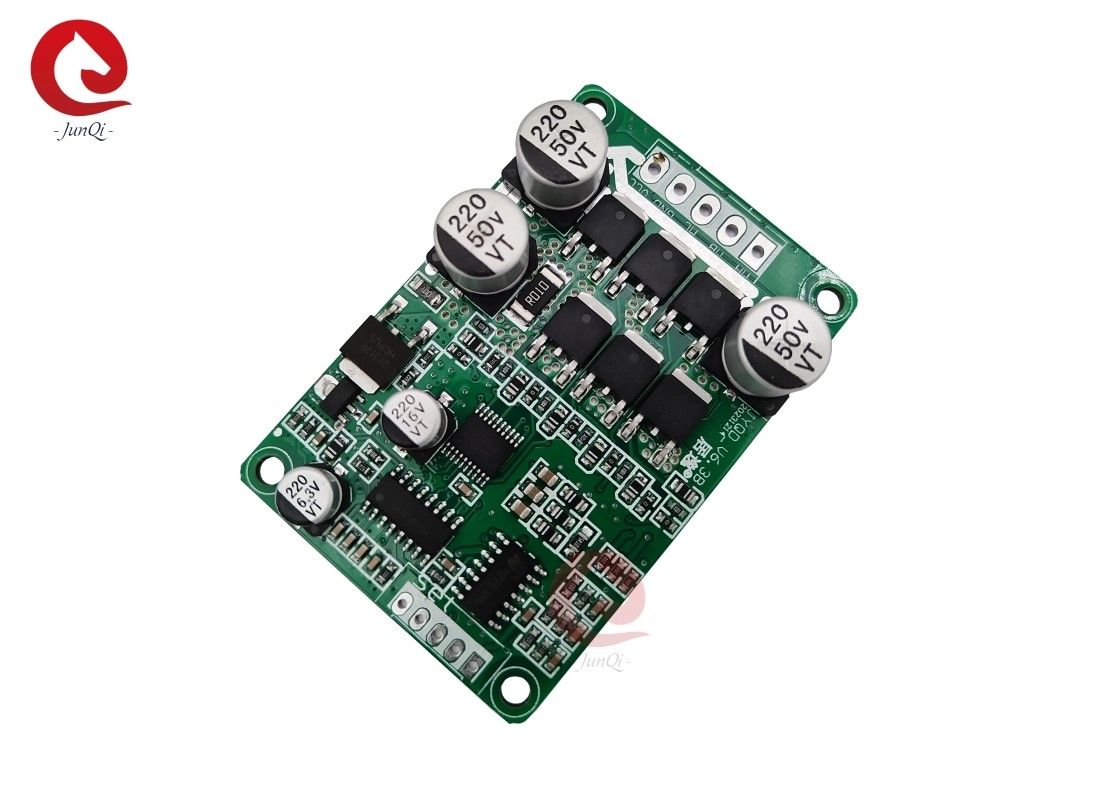

DC7-48V ब्रशलेस मोटर ड्राइव बोर्ड JYQD_V6.3B 3-फेज सेंसरलेस BLDC मोटर के लिए
विवरण:
| मॉडल | कार्य तापमान |
कार्य वोल्टेज |
अधिकतम। वर्तमान |
I cont |
PWM गति नियंत्रण (1-20KHz) |
एनालॉग वोल्टेज गति विनियमन |
गति पल्स सिग्नल आउटपुट |
| JYQD_V6.3B | -20~85℃ | 7~48VDC | 10A | 8A |
0~100% ड्यूटी चक्र |
0~5V | हाँ |
वायरिंग आरेख और पोर्ट विवरण:
1. नियंत्रण पोर्ट
GND — ड्राइवर बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है
VR — गति नियंत्रण पोर्ट। एनालॉग वोल्टेज गति विनियमन 0V-5V गति विनियमन, निम्न से उच्च तक रैखिक गति विनियमन। PWM गति विनियमन को ड्राइवर बोर्ड के साथ ग्राउंड करने की आवश्यकता है।
Z/F — घूर्णन दिशा नियंत्रण पोर्ट। एक दिशा में 5V कनेक्ट करें या कनेक्ट न करें, दूसरी दिशा में GND कनेक्ट करें।
सिग्नल — मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5V पल्स सिग्नल
5V — ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज, गति समायोजन और उत्क्रमण संचालन के लिए बाहरी पोटेंशियोमीटर या स्विच।
2. पावर पोर्ट
P+/VCC — DC +
P-/GND — DC -
MC — मोटर फेज C
MB — मोटर फेज B
MA — मोटर फेज A
3. कृपया ध्यान दें कि मोटर फेज वायर और हॉल वायर बहुत लंबा न हो। यदि तार बहुत लंबा है तो यह सिग्नल हस्तक्षेप का कारण बनेगा।
4. नियंत्रण पोर्ट दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 3.96 मिमी।
5. ड्राइवर MOSFET और हीटसिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।
अनुप्रयोग नोट्स:
1. पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट के रूप में ड्राइवर बोर्ड की सीमा से अधिक नहीं हैं।
2. यह ड्राइवर बोर्ड 3-फेज ब्रशलेस सेंसरलेस मोटर के लिए उपयोग किया जाता है, लेकिन सभी 3-फेज ब्रशलेस सेंसरलेस मोटर्स के लिए सीधे उपयुक्त नहीं है। यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे शुरुआती झटके, उत्क्रमण, मोटर नोलोड वर्किंग करंट बहुत बड़ा है, गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ शुरू नहीं हो सकता है।) ग्राहक सर्वोत्तम ड्राइविंग प्रभाव प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड के प्रतिरोध और कैपेसिटेंस को समायोजित कर सकते हैं।
3. JYQD_V6.3B ड्राइव बोर्ड नंगे बोर्ड है, 100W से कम मोटर को मजबूर गर्मी अपव्यय की आवश्यकता नहीं है, सामान्य वेंटिलेशन सुनिश्चित करने की आवश्यकता है।
4. ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट को बाहरी विद्युत उपकरणों से कनेक्ट करने से मना किया गया है। यह केवल गति विनियमन और उत्क्रमण के लिए इस बोर्ड से बाहरी पोटेंशियोमीटर और स्विच कनेक्ट करने के लिए उपयुक्त है।
5. JYQD_V6.3B ड्राइवर बोर्ड पर सिग्नल मोटर गति पल्स आउटपुट सिग्नल है, और आउटपुट करंट 5mA से कम है।
ड्राइव बोर्ड आयाम (मिमी):
