ग्राहकों के लिए मूल्य बनाने के लिए। ईमानदारी और जीत-जीत।
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Junqi |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | Jyqd_v6.3b |
| न्यूनतम आदेश मात्रा: | 2 पीसी (नमूना उपलब्ध) |
|---|---|
| मूल्य: | USD6-USD8/PC |
| पैकेजिंग विवरण: | निर्यात के लिए सूट |
| प्रसव के समय: | आदेश मात्रा पर निर्भर / परक्राम्य है |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 10000PCS |
| मॉडल: | Jyqd_v6.3b | मोटर प्रकार: | बीएलडीसी मोटर |
|---|---|---|---|
| प्रचालन वोल्टेज: | 7 ~ 48VDC | मैक्स। करंट: | 10:00 पूर्वाह्न |
| पीडब्लूएम आवृत्ति: | 1-20 किलोहर्ट्ज़ | साइकिल शुल्क: | 0 ~ 100% |
| प्रमुखता देना: | ८१६२६४०६०५५ इलेक्ट्रिक विंडो लिफ्टर,मैन टीजीए ट्रक इलेक्ट्रिक विंडो लिफ्टर,OEM मेटल पावर विंडो लिफ्टर |
||

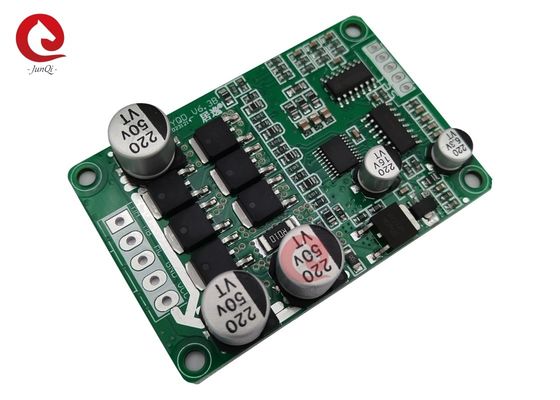

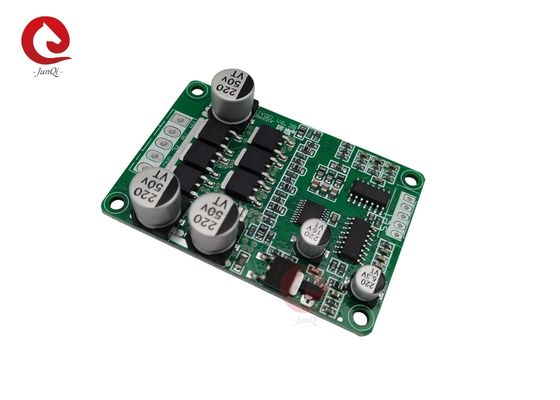

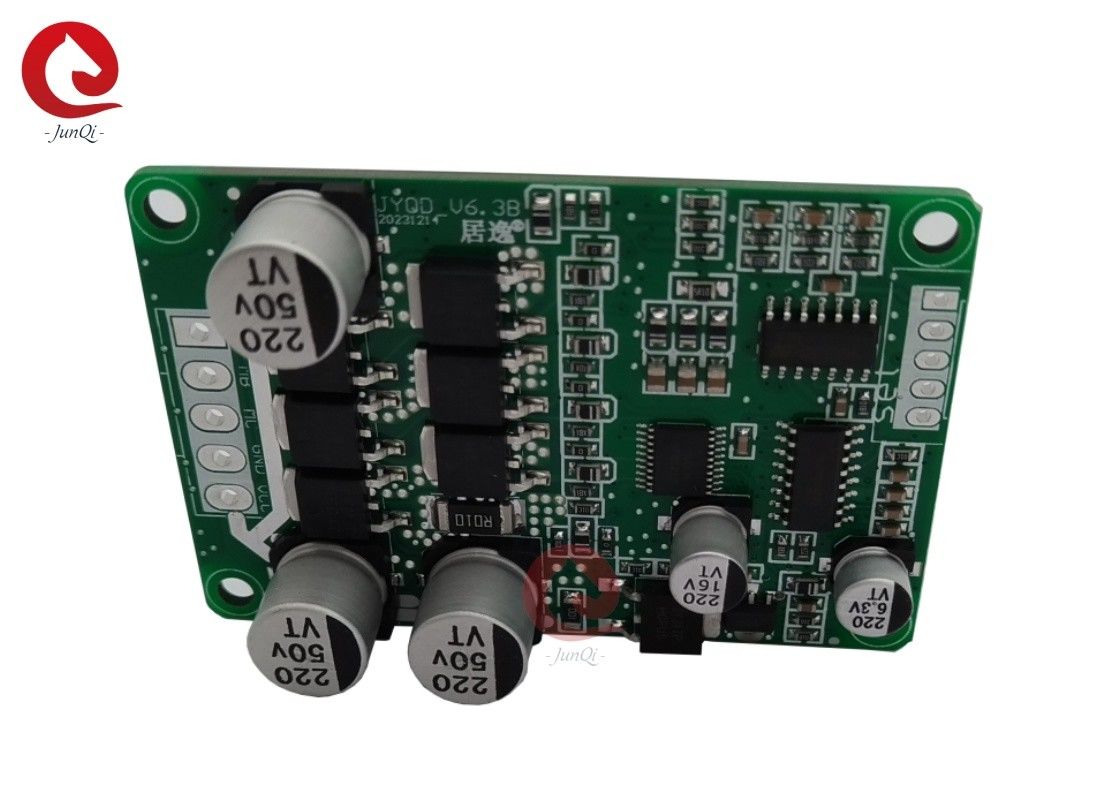

3 पैस डीसी 7-48V ब्रशलेस मोटर ड्राइवर बोर्ड 10A सेंसरलेस मोटर गति नियंत्रक पीडब्ल्यूएम नियंत्रण के साथ
ड्राइवर बोर्ड पैरामीटरः
आवेदन नोट्स:
1यह सुनिश्चित करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट ड्राइवर बोर्ड की सीमा से अधिक न हों।
2. इस ड्राइवर बोर्ड का उपयोग 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए किया जाता है, लेकिन सीधे सभी 3-चरण ब्रशलेस सेंसरलेस मोटर्स के लिए सूट नहीं है। यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे स्टार्टिंग जिट,पीछे हटाना,मोटर नोलोड कार्य करंट बहुत बड़ा है, गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ शुरू नहीं किया जा सकता है।
वास्तविक स्थिति के अनुसार सर्वोत्तम ड्राइविंग प्रभाव प्राप्त करने के लिए
3.JYQD_V6.3B ड्राइव बोर्ड नंगा बोर्ड है, 100W से कम ड्राइव पावर मोटर को गर्मी अपव्यय को मजबूर करने की आवश्यकता नहीं है, सामान्य वेंटिलेशन सुनिश्चित करने की आवश्यकता है।
4ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट को बाहरी विद्युत उपकरण से जोड़ने की अनुमति नहीं है।यह केवल गति विनियमन और उलट के लिए इस बोर्ड के लिए बाहरी potentiometers और स्विच कनेक्ट करने के लिए उपयुक्त है.
5JYQD_V6.3B ड्राइवर बोर्ड पर सिग्नल मोटर गति पल्स आउटपुट सिग्नल है, और आउटपुट करंट 5mA से कम है।
वायरिंग आरेख और पोर्ट विवरणः

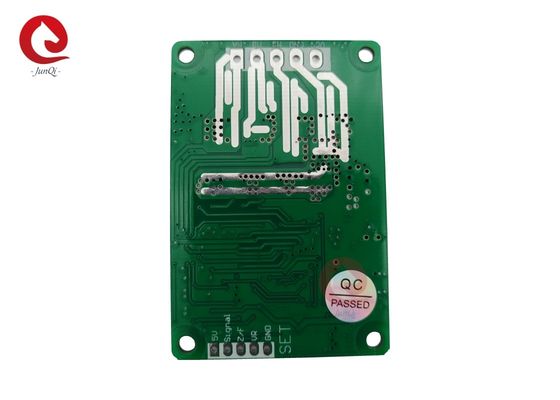

1.कंट्रोल पोर्ट
जीएनडी चालक बोर्ड के आंतरिक नियंत्रण के लिए प्रयोग किया जाता है
वीआर गति नियंत्रण पोर्ट। एनालॉग वोल्टेज गति विनियमन 0V-5V गति विनियमन, रैखिक गति विनियमन कम से उच्च करने के लिए। पीडब्ल्यूएम गति विनियमन ड्राइवर बोर्ड के साथ जमीन की जरूरत है।
एक दिशा में 5V कनेक्ट करें या नहीं कनेक्ट करें, दूसरी दिशा में GND कनेक्ट करें।
सिग्नल ️ मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5V पल्स सिग्नल
5V ′′ ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज, बाहरी पोटेंशियोमीटर या गति समायोजन और रियरवर्स ऑपरेशन के लिए स्विच।
2पावर पोर्ट
पी+/वीसीसी ️ डीसी +
पी-/जीएनडी ️ डीसी -
एम.सी. मोटर चरण सी
एमबी ∙ मोटर चरण बी
एमए ∙ मोटर चरण ए
3. कृपया ध्यान दें कि मोटर चरण तार और हॉल तार बहुत लंबा नहीं है. यह संकेत हस्तक्षेप का कारण होगा अगर तार बहुत लंबा है.
4नियंत्रण पोर्ट दूरीः 2.54 मिमी, पावर पोर्ट दूरीः3.96 मिमी
5ड्राइवर MOSFET और हीटसिंक या स्थापना प्लेट के बीच इन्सुलेशन पर ध्यान दें।
V6.3B गोताखोरी बोर्ड आयाम ((मिमी):
