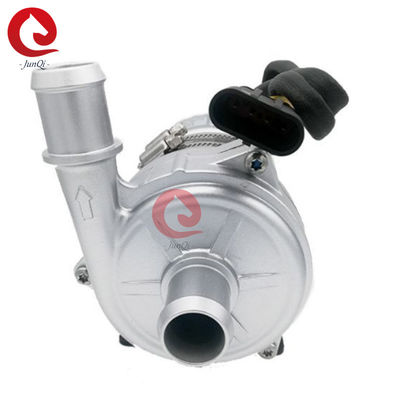

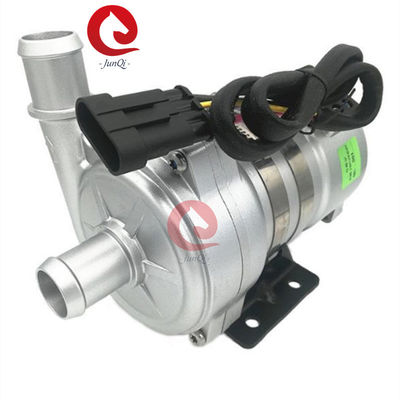

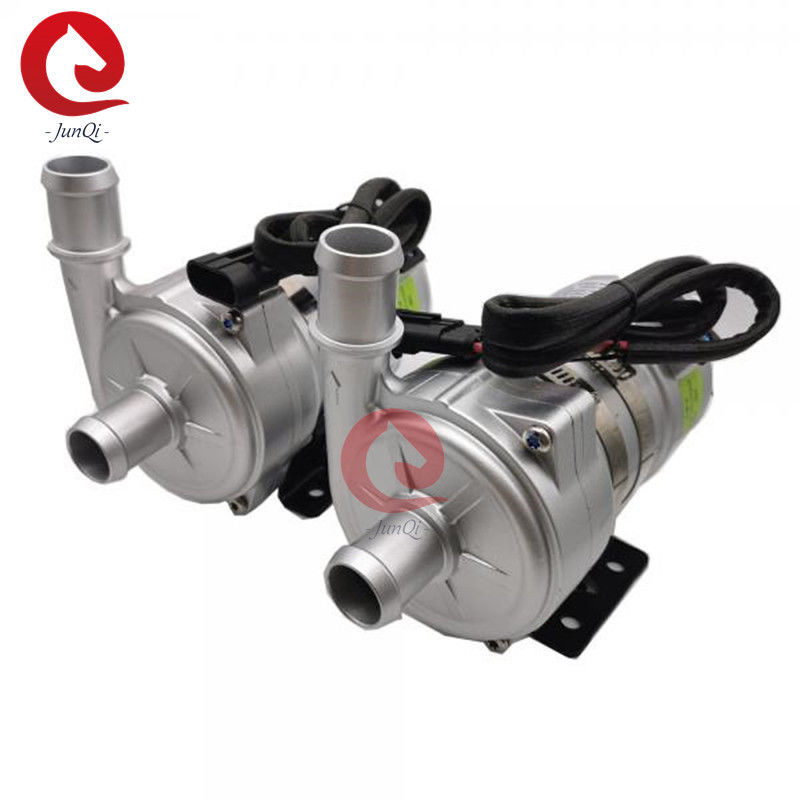

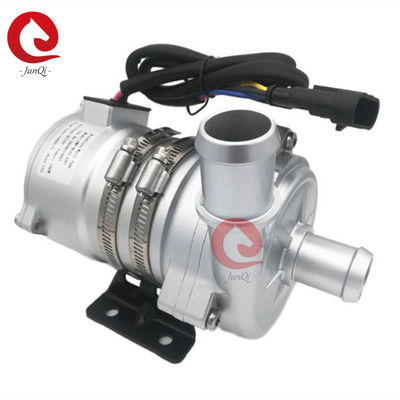

24VDC 2400L / H 16M BEV बस ऑटो ब्रशलेस डीसी वाटर पंप CAN बस नियंत्रण के साथ;

24VDC 2400L / H 16M बस और कोच Intl (BCI) BEV बस वाटर पंप, कैन बस कंट्रोल के साथ जूनकी ऑटो ब्रशलेस डीसी वाटर पंप


विशेषताएं
केन्द्रापसारक पंप
चुंबकीय बल संचरण
उच्च दक्षता ब्रशलेस डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबी सेवा जीवन।विस्तृत रेंज ऑपरेटिंग तापमान के साथ
CAN संचार इंटरफेस नियंत्रित कर सकते हैं
निरंतर प्रवाह नियंत्रण के साथ
रिवर्स पोलरिटी प्रोटेक्शन
ड्राई रनिंग प्रोटेक्शन
वोल्टेज से अधिक, वर्तमान सुरक्षा से अधिक
अधिभार, तापमान संरक्षण से अधिक

तकनीकी विवरण (तरल के संपर्क में संबंधित भाग)
1. पंप हेड हाउसिंग: एल्यूमीनियम मिश्र धातु कास्टिंग मरो
2. प्ररित करनेवाला: पीपीएस + जीएफ
3. शील्ड गुहा: पीपीएस + जीएफ
4. दस्ता आस्तीन: कार्बोरंडम मिश्रित सामग्री
5. दस्ता: स्टेनलेस स्टील (3CR14) शाफ्ट
6. चुंबक आवास: पीपीएस प्लास्टिक कैप्सूलेशन
7. सील की अंगूठी: ईपीडीएम
8. ईएमसी: ग्रेड 3
9. शोर: ≤60dB


ड्राइविंग डिवाइस (मोटर सहित)
1. ड्राइविंग रोटर: पीपीएस प्लास्टिक कैप्सूलेटेड चुंबक
2. स्क्रू और नट्स: एसयूएस 304 स्टेनलेस स्टील
3. ड्राइविंग मोटर: ब्रशलेस डीसी मोटर
4. मोटर वायर फ्रेम: पीपीए जीएफ
5. पंप हाउसिंग: सैंडब्लास्टिंग और एनोडाइजिंग + पीई पाउडर कोटिंग के साथ डाई-कास्टिंग एल्यूमीनियम केस।
6. ब्रैकेट: स्टील
7. ब्रैकेट घेरा: यूएस 304 स्टेनलेस स्टील
8. IP68 रेटिंग पर आधारित वाटरप्रूफ (en60529)
9. कनेक्टर मॉडल: ३२५३०४०६१एएएच (मिलान प्लग ३२५३०४०६१एएमएच)
10. नोजल व्यास: 41 मिमी (1.61 इंच)

बढ़ते निर्देश
OWP-BL43-402CAN श्रृंखला पंप केन्द्रापसारक पंप हैं जिन्हें पहले से भरे जाने की आवश्यकता होती है,
यह सुनिश्चित करने के लिए कि प्ररित करनेवाला हमेशा रहता है, सिस्टम की सबसे निचली स्थिति में स्थापित पंप
तरल में विसर्जित, या बिजली चालू होने से पहले पंप को पहले से भर दिया।
1: पम्प ड्राई-रनिंग नहीं होना चाहिए, भले ही यह 15 मिनट (15 . के बाद) के लिए ड्राई-रनिंग हो सकता है
मिनट ड्राई-रनिंग, यह अपने आप बंद हो जाएगा), ड्राई रनिंग से शोर होगा, यह भी बढ़ेगा
शाफ्ट और शाफ्ट आस्तीन के लिए घर्षण।
2: यदि आप छोटे व्यास का उपयोग करते हैं, तो पंप इनलेट को जोड़ने वाले अनुशंसित व्यास पाइप का उपयोग करें
नली पंप इनलेट, पंप में नकारात्मक दबाव के कारण, बाहरी हवा आसानी से प्रवेश करती है
पाइपलाइन के माध्यम से पंप, यह पंप के प्रदर्शन में गिरावट और हवा को भी खराब कर देगा
बुलबुले पंप को नुकसान पहुंचाते हैं।
3: जैसा कि पंप इनलेट दिशा से देखा जाता है, प्ररित करनेवाला दक्षिणावर्त घूमता है (तीर देखें
आउटलेट पोर्ट)।
4: पंप को लंबवत या क्षैतिज रूप से माउंट किया जा सकता है (चित्र 1 देखें) स्थापित होने पर
लंबवत रूप से, आउटलेट पोर्ट ऊपर की ओर होना चाहिए।
5: ड्राई-रनिंग (हवा प्ररित करनेवाला में फंस जाती है) से बचने के लिए, पानी पंप आउटलेट बंदरगाह चाहिए
लंबवत या प्ररित करनेवाला के ऊपरी भाग में हो।(चित्र 1 देखें)
6: हवा बनाने के लिए कनेक्टेड पाइप को लंबवत रूप से माउंट किया जाना चाहिए (या 20 सेमी में कोई कोहनी नहीं)
आसानी से छुट्टी दे दी, आउटलेट पाइप का उपयोग 90 डिग्री कोहनी से कम नहीं किया जाना चाहिए (चित्र 2 देखें)।
7: तरल के रूप में बड़े अनाज अशुद्धता तरल के साथ समुद्री जल या अन्य भारी प्रदूषण का उपयोग नहीं कर सकते हैं
मध्यम

मैं तापमान पैरामीटर
1. मध्यम तरल तापमान: -40 ℃ से + 85 ℃ (-40 डिग्री फ़ारेनहाइट से + 185 डिग्री फ़ारेनहाइट)
2. कार्य परिवेश का तापमान: -40 ℃ से + 85 ℃ (-40 डिग्री फ़ारेनहाइट से + 185 डिग्री फ़ारेनहाइट)
3. भंडारण तापमान: -40 ℃ से + 70 ℃ (-40 डिग्री फ़ारेनहाइट से +158 डिग्री फ़ारेनहाइट)
(100 ℃ तक, लेकिन यह सेवा जीवन को छोटा कर देगा)
मैं सिस्टम दबाव
-0.2 से 2.5 बार (100℃ (212°F)।
रेटेड वोल्टेज और 36 ℃ (86 डिग्री फ़ारेनहाइट) परिवेश के आधार पर सेवा जीवन 20,000 घंटे से अधिक है
तापमान।
मैं वोल्टेज सीमा
रेटेड 24V पानी पंप, व्यावहारिक रेंज 18V - 32V
हालांकि मोटर का उपयोग वोल्टेज और तापमान की एक विस्तृत श्रृंखला में किया जा सकता है, लेकिन अत्यधिक या बहुत
कम वोल्टेज और तापमान मोटर के सेवा जीवन को प्रभावित करेगा, पंप नहीं हो सकता
थर्मल विकिरण परिवेश के संपर्क में।
मध्यम तरल: तरल मिश्रण (60% से कम ग्लाइकोल वाला पानी)
■ विद्युत पैरामीटर


कनेक्टर मॉडल और संबंधित विद्युत गुण (चित्र 3 देखें):


ध्यान
1. कार्य परिवेश का तापमान: -40 ℃ - 120 ℃, स्थापना के दौरान तीन-तत्व उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन के करीब से बचने की कोशिश करनी चाहिए, काम के माहौल का तापमान सुनिश्चित करना चाहिए।
2. पंप की सेवा जीवन का विस्तार करने के लिए, पानी पंप की स्थापना की स्थिति जितना संभव हो उतना कम जल स्तर के करीब होना चाहिए।
3. कृपया धूल भरे वातावरण से दूर पंप का उपयोग करें, सेवा जीवन को कम करने के लिए धूल हानिकारक है
4. पानी की शुद्धता पर ध्यान दें, पंप की सेवा जीवन को कम करने के लिए जाम और प्ररित करनेवाला-अवरुद्ध से बचें
प्रदर्शन पैरामीटर


बाहरी आयाम


आवेदन:
