उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | junqi |
प्रमाणन: | IS9001, TS16949,CE |
मॉडल संख्या: | OWP-BL43-200 |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | Negotialbe |
पैकेजिंग विवरण: | निर्यात के लिए उपयुक्त |
प्रसव के समय: | आधार पर आदेश, |
भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, पेपैल |
आपूर्ति की क्षमता: | 1000SET / माह |
नमूना: | OWP-BL43-200 | सामग्री: | PPS + GF, स्टेनलेस |
---|---|---|---|
वोल्टेज: | 24VDC (18V-32VDC) | शक्ति: | 250W |
रेटेड प्रवाह दर: | 2800L / एच | सिर: | 16M |
आवेदन: | हाइब्रिड बस, इलेक्ट्रिक वाहन | ||
हाई लाइट: | 2800L / H ब्रशलेस डीसी वाटर पंप,16M हेड ब्रशलेस डीसी वाटर पंप,इलेक्ट्रिक वाहन कूलिंग वाटर पंप 24VDC |

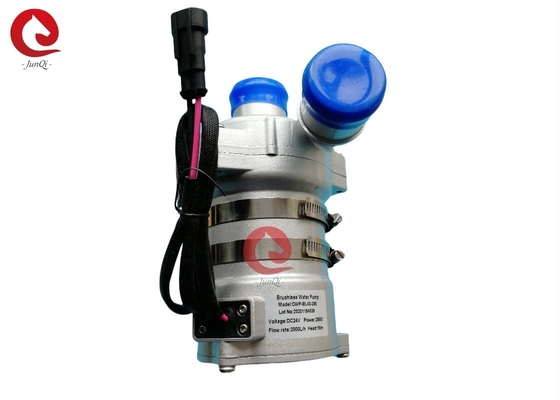

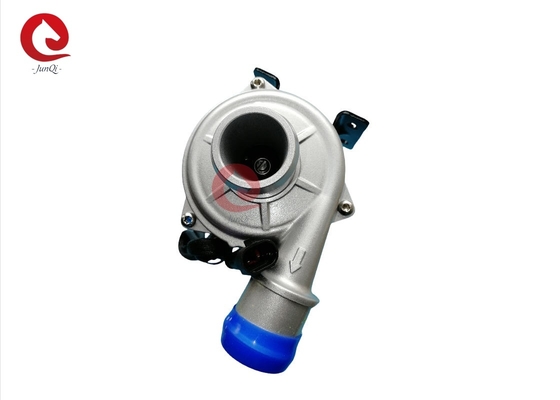

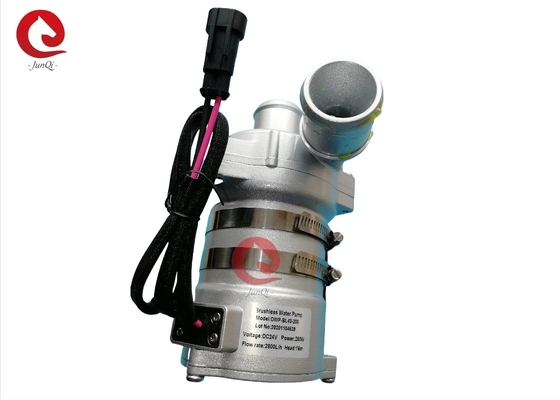

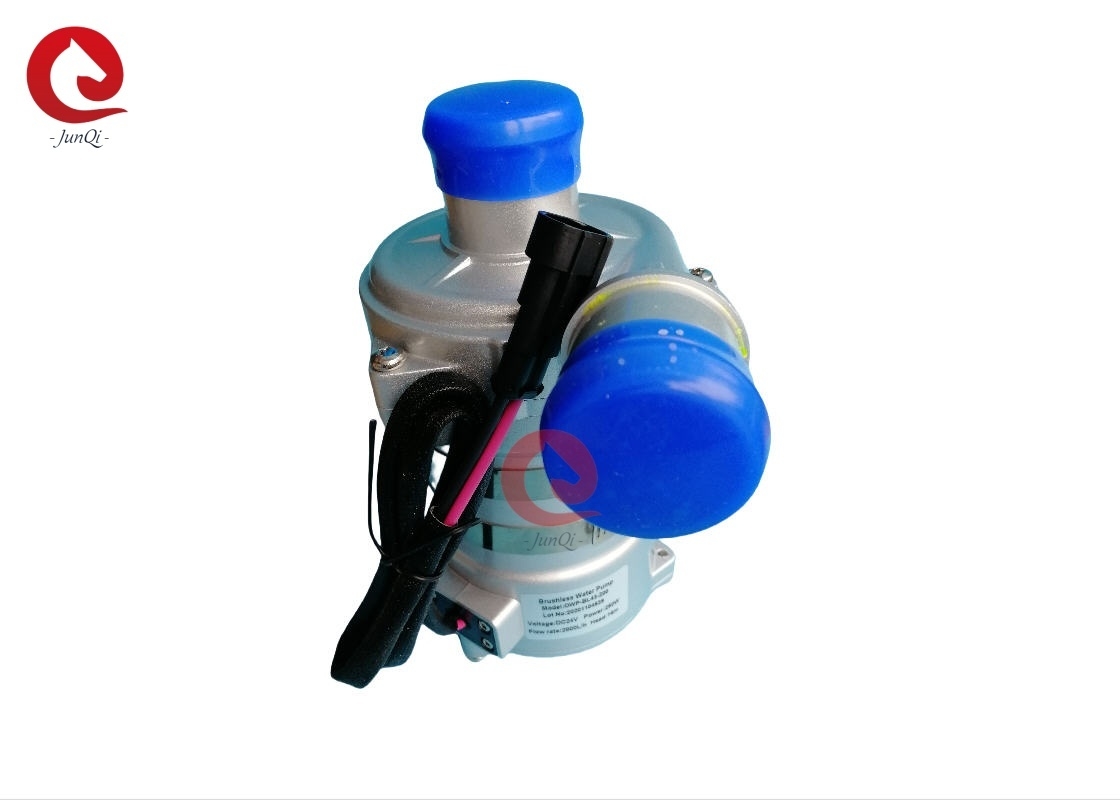

24VDC 250W 2800L / H फ्लो रेट, हाई हेड ब्रशलेस डीसी वॉटर पंप, इलेक्ट्रिक व्हीकल कूलिंग वॉटर पम्प्स
एप्लीकेशन
हाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहन, ट्रेनों, जहाजों और अन्य हीटिंग और कूलिंग सर्कुलेशन सिस्टम में व्यापक रूप से उपयोग किया जाता है।
विशेषताएं
केन्द्रापसारक पम्प
चुंबकीय बल संचरण
उच्च दक्षता ब्रशलेस डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबी सेवा जीवन।
◆ विस्तृत श्रृंखला ऑपरेटिंग तापमान के साथ
◆ पीडब्लूएम सिग्नल स्पीड कंट्रोलिंग
◆ डायग्नोस्टिक सिग्नल आउटपुट
निरंतर प्रवाह नियंत्रण के साथ
◆ रिवर्स पोलरिटी प्रोटेक्शन
ड्राई रनिंग प्रोटेक्शन
वोल्टेज से अधिक, वर्तमान सुरक्षा से अधिक
◆ अधिभार, तापमान संरक्षण से अधिक
■ तकनीकी विवरण (तरल के संपर्क में संबंधित भाग)
पंप हेड हाउसिंग: डाई कास्टिंग एल्यूमीनियम मिश्र धातु
प्ररित करनेवाला: पीपीएस + जीएफ
शील्ड गुहा: पीपीएस + जीएफ
दस्ता आस्तीन: कार्बोरंडम मिश्रित सामग्री
दस्ता: स्टेनलेस स्टील (3CR14) शाफ्ट
चुंबक आवास: पीपीएस प्लास्टिक कैप्सूलेशन
सील की अंगूठी: ईपीडीएम
ईएमसी: ग्रेड 3
शोर: ≤61dB
ड्राइविंग डिवाइस (मोटर सहित)
ड्राइविंग रोटर: पीपीएस प्लास्टिक कैप्सूलेटेड चुंबक
शिकंजा और नट: एसयूएस 304 स्टेनलेस स्टील
ड्राइविंग मोटर: ब्रशलेस डीसी मोटर
मोटर वायर फ्रेम: पीपीए जीएफ
पंप हाउसिंग: सैंडब्लास्टिंग और एनोडाइजिंग + पीई पाउडर कोटिंग के साथ डाई-कास्टिंग एल्यूमीनियम केस।
ब्रैकेट: स्टील
ब्रैकेट घेरा: यूएस 304 स्टेनलेस स्टील
IP68 रेटिंग पर आधारित वाटरप्रूफ (en60529)
कनेक्टर मॉडल: AMP282106-1 (मिलान प्लग AMP282088-1)
नोजल व्यास: 38 मिमी (1.5 इंच)
बढ़ते निर्देश
OWP-BL43-408T श्रृंखला पंप केन्द्रापसारक पंप हैं जिन्हें पहले से भरे जाने की आवश्यकता होती है,
सिस्टम की सबसे निचली स्थिति में स्थापित पंप यह सुनिश्चित करने के लिए कि प्ररित करनेवाला हमेशा तरल में डूबा रहता है, या बिजली चालू होने से पहले पंप को पहले से भर दिया जाता है।
1: पंप ड्राई-रनिंग नहीं होना चाहिए, भले ही यह 15 मिनट के लिए ड्राई-रनिंग (15 मिनट के बाद ड्राई-रनिंग, यह अपने आप बंद हो जाएगा), ड्राई रनिंग शोर करेगा, शाफ्ट और शाफ्ट स्लीव में घर्षण भी बढ़ाएगा।
2: पंप इनलेट को जोड़ने वाले अनुशंसित व्यास पाइप का उपयोग करें, यदि आप एक छोटे व्यास की नली पंप इनलेट का उपयोग करते हैं, तो पंप में नकारात्मक दबाव के कारण, बाहरी हवा आसानी से पाइप लाइन के माध्यम से पंप में प्रवेश करती है, यह पंप के प्रदर्शन को खराब कर देगा , और हवा के बुलबुले भी पंप को नुकसान पहुंचाते हैं।
3: जैसा कि पंप इनलेट दिशा से देखा जाता है, प्ररित करनेवाला दक्षिणावर्त घूमता है (आउटलेट पोर्ट पर तीर देखें)।
4: पंप को लंबवत या क्षैतिज रूप से माउंट किया जा सकता है (चित्र 1 देखें) जब लंबवत स्थापित किया जाता है, तो आउटलेट पोर्ट ऊपर की ओर होना चाहिए।
5: ड्राई-रनिंग (हवा प्ररित करनेवाला में फंस जाती है) से बचने के लिए, पानी पंप आउटलेट बंदरगाह लंबवत या प्ररित करनेवाला के ऊपरी हिस्से में होना चाहिए।(चित्र 1 देखें)
6: कनेक्टेड पाइप को लंबवत रूप से माउंट किया जाना चाहिए (या 20 सेमी में कोई कोहनी नहीं) हवा को आसानी से डिस्चार्ज करने के लिए, आउटलेट पाइप का उपयोग 90 डिग्री कोहनी से कम नहीं किया जाना चाहिए (चित्र 2 देखें)।
7: तरल माध्यम के रूप में बड़े अनाज अशुद्धता तरल के साथ समुद्री जल या अन्य भारी प्रदूषण का उपयोग नहीं कर सकते।
तापमान पैरामीटर
मध्यम तरल तापमान: -40 ℃ से + 85 ℃ (-40 डिग्री फ़ारेनहाइट से + 185 डिग्री फ़ारेनहाइट)
कार्य परिवेश का तापमान: -40 ℃ से + 120 ℃ (-40 डिग्री फ़ारेनहाइट से + 248 डिग्री फ़ारेनहाइट)
भंडारण तापमान: -40 ℃ से + 70 ℃ (-40 डिग्री फ़ारेनहाइट से +158 डिग्री फ़ारेनहाइट)
(100 ℃ तक, लेकिन यह सेवा जीवन को छोटा कर देगा)
सिस्टम दबाव
-0.2 से 2.5 बार (100℃ (212°F)।
रेटेड वोल्टेज और 36 ℃ (86 डिग्री फ़ारेनहाइट) परिवेश के तापमान के आधार पर सेवा जीवन 20,000 घंटे से अधिक है।
वोल्टेज रेंज
रेटेड 24V पानी पंप, व्यावहारिक रेंज 18V - 32V
यद्यपि मोटर का उपयोग वोल्टेज और तापमान की एक विस्तृत श्रृंखला में किया जा सकता है, लेकिन अत्यधिक या बहुत कम वोल्टेज और तापमान मोटर के सेवा जीवन को प्रभावित करेगा, पंप थर्मल विकिरण परिवेश के संपर्क में नहीं आ सकता है।
मध्यम तरल: तरल मिश्रण (60% से कम ग्लाइकोल वाला पानी)
■ विद्युत पैरामीटर
कार्यरत वोल्टेज (वीडीसी) |
मूल्यांकित शक्ति (डब्ल्यू) |
मूल्यांकित प्रवाह (एल/एच) |
आयाम (मिमी) |
वज़न (जी) |
18V-32V (24V) | 250W | क्यू = 2800 एल / एच, एच = 16 एम | 185*90*155 | 1950g |
कनेक्टर मॉडल और संबंधित विद्युत गुण (चित्र 3 देखें):
ध्यान
1. कार्य परिवेश का तापमान: -40 ℃ - 120 ℃, स्थापना के दौरान तीन-तत्व उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन के करीब से बचने की कोशिश करनी चाहिए, काम के माहौल का तापमान सुनिश्चित करना चाहिए।
2. पंप की सेवा जीवन का विस्तार करने के लिए, पानी पंप की स्थापना स्थिति जितना संभव हो उतना कम जल स्तर के करीब होना चाहिए।
4. कृपया धूल भरे वातावरण से दूर पंप का उपयोग करें, सेवा जीवन को कम करने के लिए धूल हानिकारक है
5. पानी की शुद्धता पर ध्यान दें, पंप की सेवा जीवन को कम करने के लिए जाम और प्ररित करनेवाला-अवरुद्ध से बचें
प्रदर्शन पैरामीटर
बाहरी आयाम
