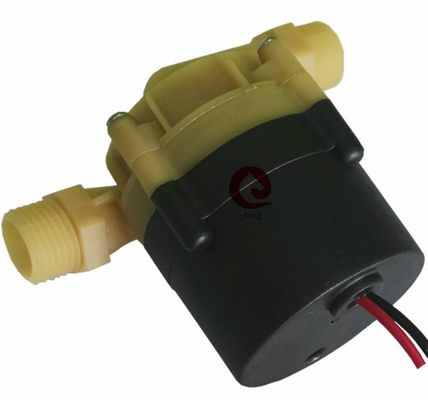

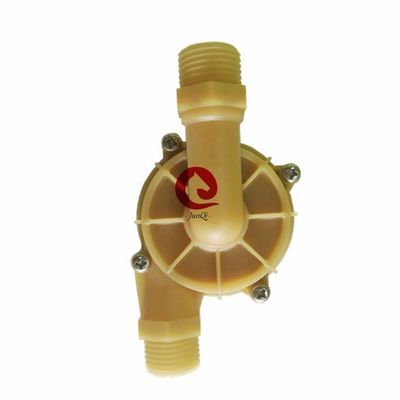

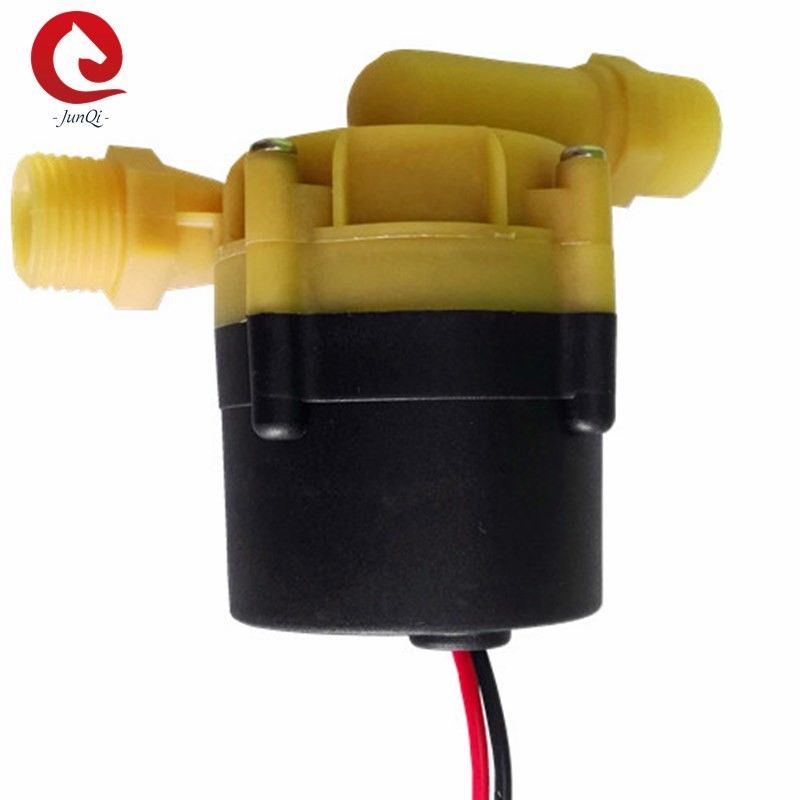

12V 24V फिक्स्ड स्पीड ब्रशलेस डीसी मोटर वाटर पंप

JQ-P6202 इलेक्ट्रिक वॉटर हीटर के लिए ब्रशलेस सीसी सेंट्रीफ्यूगल वाटर पंप

JQ-P6202 श्रृंखला औद्योगिक ब्रशलेस डीसी पानी पंप

प्रवर्धन/सर्कुलेशन/परिवर्तनीय आवृत्ति/कम शोर/केंद्रविहारपंप/पीडब्ल्यूएम नियंत्रण

■ अनुप्रयोग

1सौर ताप जल परिसंचरण
2: जल शुद्धिकरण उपकरण
3: पीने के पानी की मशीनें
4: स्वचालित पानी डिस्पेंसर
5: जल शीतलन उपकरण
6: इंजन शीतलन
7: हीटिंग उपकरण ठंडा
8: शीतलन टावर
9: सिंचाई परिदृश्य

■ विशेषताएं
◆ केन्द्रापसारक पंप
◆ चुंबकीय बल संचरण (छाप पंप संरचना)
◆ उच्च दक्षता ब्रशलेस डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबी सेवा जीवन।
◆ व्यापक परिचालन तापमान सीमा के साथ
◆ पीडब्ल्यूएम सिग्नल की गति नियंत्रण
◆ निरंतर प्रवाह नियंत्रण के साथ
◆ रिवर्स ध्रुवीयता संरक्षण (वैकल्पिक)
◆ शुष्क चलना सुरक्षा (वैकल्पिक)
◆ ओवर वोल्टेज, ओवर करंट सुरक्षा
◆ अतिभार, अतितापमान संरक्षण

■ तकनीकी विवरण (तरल पदार्थ के संपर्क में भाग)
पंप सिर आवासः PK+GF
इम्पेलर: पीपीई+जीएफ
ढाल गुहाः PK+GF
शाफ्ट आस्तीनः कार्बन राल कम्पोजिट सामग्री/ सिरेमिक आस्तीन
शाफ्टः सिरेमिक अक्ष/स्टेनलेस स्टील शाफ्ट
सील रिंगः ईपीडीएम

■ ड्राइविंग डिवाइस (मोटर सहित)
ड्राइविंग इलेक्ट्रोमैग्नेट: प्लास्टिक चुंबकीय मोल्डिंग
स्क्रू और नट्स: SUS 304 स्टेनलेस स्टील
ड्राइविंग मोटरः ब्रशलेस मोटर
मोटर तार फ्रेम: पीपीए+जीएफ (काला)
पंप आवासः पीपीएस+जीएफ ((यूवी प्रतिरोध)
ब्रैकेटः SUS 304 स्टेनलेस स्टील
ब्रैकेट रिंगः यूएस 304 स्टेनलेस स्टील+ डम्पिंग रबर रिंग
IP65 रेटिंग के आधार पर जलरोधक (en60529)
वायरिंग:3 तार/जलरोधी कनेक्टर वैकल्पिक है
नोजल का व्यासः20.5 मिमी (आंतरिक व्यासः14.5 मिमी)

■ मॉडल विनिर्देश

JQ-P6202-2Pin 24 V

■ माउंटिंग निर्देश
JQ-P6202 सीरीज के पंप सेंट्रीफ्यूगल पंप होते हैं जिन्हें पूर्व-भरे हुए होने की आवश्यकता होती है,
पंप सिस्टम की सबसे कम स्थिति में स्थापित यह सुनिश्चित करने के लिए कि impeller हमेशा तरल में डूब जाता है, या बिजली पर जाने से पहले पंप पूर्व भरा.

1: पंप को सूखी गति से नहीं चलना चाहिए, भले ही यह 30 सेकंड के लिए सूखी गति से चल सकता है (30 सेकंड की सूखी गति के बाद, यह स्वचालित रूप से बंद हो जाएगा), सूखी गति से शोर होगा,भी शाफ्ट और शाफ्ट आस्तीन के लिए घर्षण में वृद्धि.

2: यदि आप छोटे व्यास के नली नल नल नल नल के नल का उपयोग करते हैं, तो पंप इनलेट को जोड़ने के लिए अनुशंसित व्यास के घुमावदार पाइप का उपयोग करें, पंप में नकारात्मक दबाव के कारण,बाहर की हवा पाइपलाइन के माध्यम से पंप में प्रवेश करने के लिए आसान है, यह पंप प्रदर्शन गिरावट कर देगा, और यह भी हवा के बुलबुले पंप को नुकसान कर सकते हैं।

3: पंप के इनलेट दिशा से देखा जाए तो इम्पेलर घड़ी की दिशा में घूमता है (आउटलेट पोर्ट पर तीर देखें) ।

4: पंप को ऊर्ध्वाधर या क्षैतिज रूप से लगाया जा सकता है (चित्र 1 देखें) जब ऊर्ध्वाधर स्थापित किया जाता है, तो आउटलेट पोर्ट ऊपर की ओर होना चाहिए।

5: सूखी-चलन से बचने के लिए (वायु रोलर में फंस जाती है),पानी पंप के आउटलेट पोर्ट को लंबवत या रोलर के ऊपरी हिस्से में होना चाहिए (चित्र 1 देखें) ।

6: कनेक्टेड पाइप को लंबवत रूप से लगाया जाना चाहिए (या 20 सेमी में कोहनी नहीं) ताकि हवा आसानी से बाहर निकल सके, आउटलेट पाइप का उपयोग 90 डिग्री से कम नहीं किया जाना चाहिए कोहनी (चित्र 2 देखें) ।

7: तरल माध्यम के रूप में समुद्र के पानी या बड़े अनाज अशुद्धता तरल के साथ अन्य भारी प्रदूषण का उपयोग नहीं कर सकते।

चित्र 1 चित्र 2 चित्र 3

■ तापमान पैरामीटर
मध्यम तरल तापमानः -25°C से +105°C (-13°F से +221°F)
परिवेश का कार्य तापमानः -10°C से +100°C (14°F से +212°F)
भंडारण तापमानः -40°C से +70°C (-40°F से +158°F)
(100 °C तक, लेकिन यह सेवा जीवन को छोटा करेगा)

■ सिस्टम दबाव
-0.2 से 2.5 बार (100°C (212°F) ।
सेवा जीवन नामित वोल्टेज और 36°C ((86°F) परिवेश तापमान के आधार पर 20,000 घंटे से अधिक है।

■ वोल्टेज रेंज
नामित 24V पानी पंप, काम करने योग्य सीमा 18V - 30V
हालांकि मोटर को एक विस्तृत वोल्टेज और तापमान रेंज में इस्तेमाल किया जा सकता है, लेकिन अत्यधिक या बहुत कम वोल्टेज और तापमान मोटर के सेवा जीवन को प्रभावित करेगा,पंप को ताप विकिरण के संपर्क में नहीं लाया जा सकता है.

मध्यम तरल: शुद्ध जल, तरल मिश्रण (जल जिसमें 60% से कम ग्लाइकोल हो)

■ विद्युत पैरामीटर
विनिर्देशः
श्रेणी विवरण संख्या
1 नामित वोल्टेज 24V
2 काम करने वाला वोल्टेज 18V-30V
3 नाममात्र शक्ति 5-55W
3 प्रवाह सीमा 0-22L/मिनट
4 लिफ्ट की रेंज 0-11M
5 शोर ≤45dB
6 सेवा जीवन 20000H
ऑपरेटिंग मोड निरंतर कार्य
8 इनलेट का व्यास 20.5 मिमी ((आंतरिक व्यास):14.5 मिमी)
9 आउटलेट का व्यास 20.5 मिमी ((आंतरिक व्यास):14.5 मिमी)

■ वायरिंग का वर्णन
तार की मानक लंबाईः 40 सेमी (तार को न खींचें)

काला: डीसी-

लालः डीसी+

■ पीडब्ल्यूएम का वर्णन

गति विनियमन के तीन तरीके

1: 0-5V एनालॉग वोल्टेज
2: पीडब्ल्यूएम ड्यूटी साइकिल अनुपात 0%-100% (नीचे दिया गया ग्राफ)
3: इनपुट पीडब्ल्यूएम आवृत्ति (1K-10K हर्ट्ज)

सभी डेटा ग्राहक के लिए अनुकूलन योग्य हैं

■अनुकूलन सेवा:
1:पंप भागों ग्राहक की विशिष्ट आवश्यकताओं के अनुसार अनुकूलन योग्य
2:पंपों के प्रदर्शन मापदंड ग्राहक की आवश्यकताओं के अनुसार अनुकूलन योग्य
3:पंप का वैकल्पिक सामान ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है
4:खास सर्किट कार्यक्रम ग्राहक की आवश्यकताओं के अनुसार अनुकूलन योग्य
5:बाहरी आवास ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है

■ पानी पंप संरचना

■ पानी के पंप के कुल आयाम
